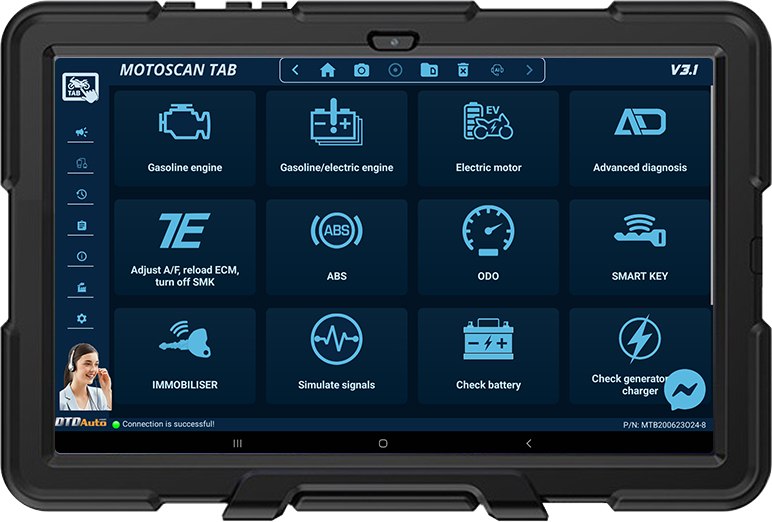

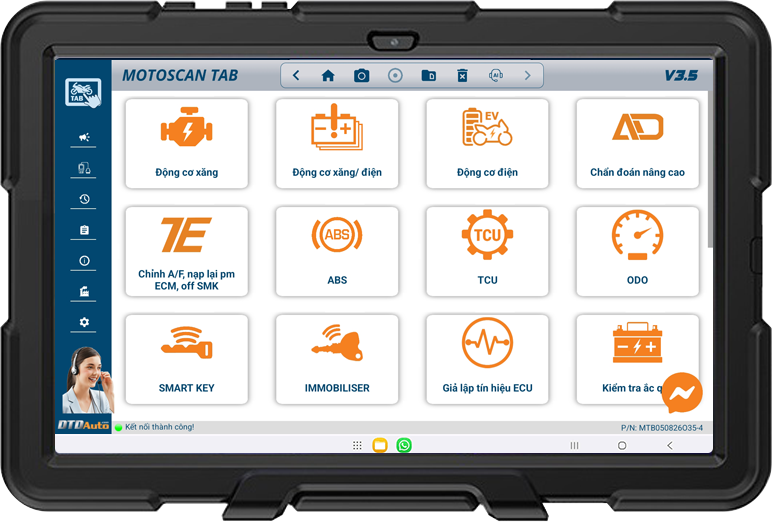

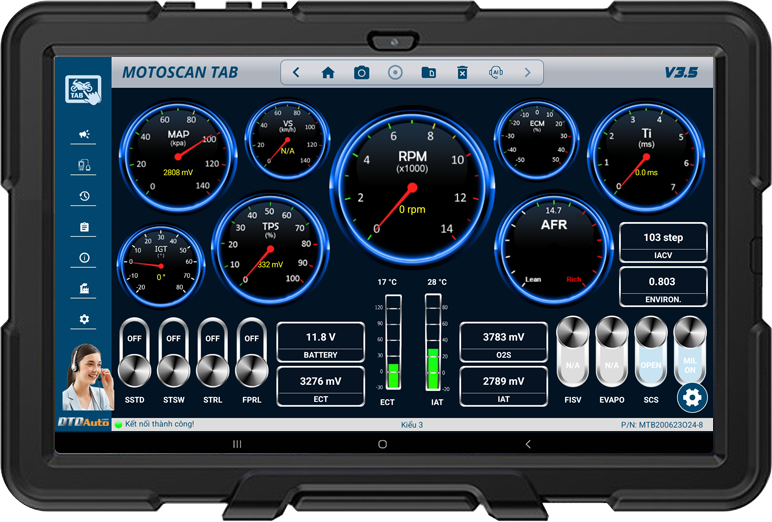

MOTOSCAN TAB - THIẾT BỊ CAO CẤP XÁC ĐỊNH LỖI, SỬA CHỮA HỆ THỐNG ĐIỆN VÀ ĐIỆN TỬ XE MÁY THẾ HỆ MỚI

MOTOSCAN TAB - THIẾT BỊ CAO CẤP XÁC ĐỊNH LỖI, SỬA CHỮA HỆ THỐNG ĐIỆN VÀ ĐIỆN TỬ XE MÁY THẾ HỆ MỚI

Giá tiền: 350,000 VND - 24,800,000 VND

CẬP NHẬT MIỄN PHÍ PHIÊN BẢN MỚI PHÁT HÀNH NGÀY 08/03/2022 CHO MOTOSCAN TAB
MOTOSCAN TAB kết nối không dây với xe qua truyền thông Bluetooth rất tiện lợi cho người sử dụng, không cần sử dụng cáp để kết nối thiết bị và xe. Thiết bị dùng để xác định lỗi, sửa chữa lỗi hệ thống động cơ, ABS; tự động lập trình smart key; tự động kiểm tra ECU, tự động phân tích kỹ thuật động cơ, chuẩn đoán thông minh chuyên nghiệp, hiệu chỉnh chuẩn ODO...

  • Mã sản phẩm:
  • Xuất xứ:
  • Khối lượng tịnh:
  • Khối lượng:
Mô tả sản phẩm


MOTOSCAN TAB - THIẾT BỊ CAO CẤP XÁC ĐỊNH LỖI, SỬA CHỮA HỆ THỐNG ĐIỆN VÀ ĐIỆN TỬ XE MÁY THẾ HỆ MỚI

PHIÊN BẢN MỚI MOTOSCAN TAB 2.1 CÓ GÌ MỚI?icon

● Ngày cập nhật: 08/03/2022
● Phần mềm App (software): V2.1 | Phần sụn trong phần cứng (firmware): V2.1 | Phần cứng hardware: V2.1

NỘI DUNG GÌ LÀ CẬP NHẬT MỚI HƠN TRONG PHIÊN BẢN MỚI NHẤT V2.1?

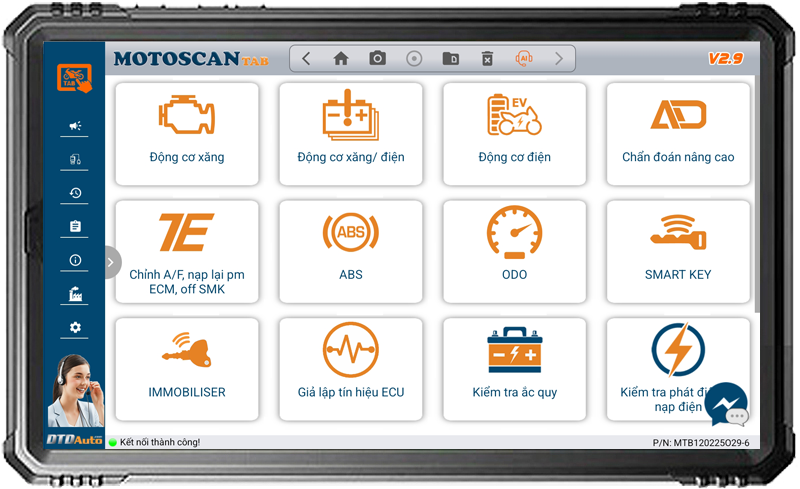

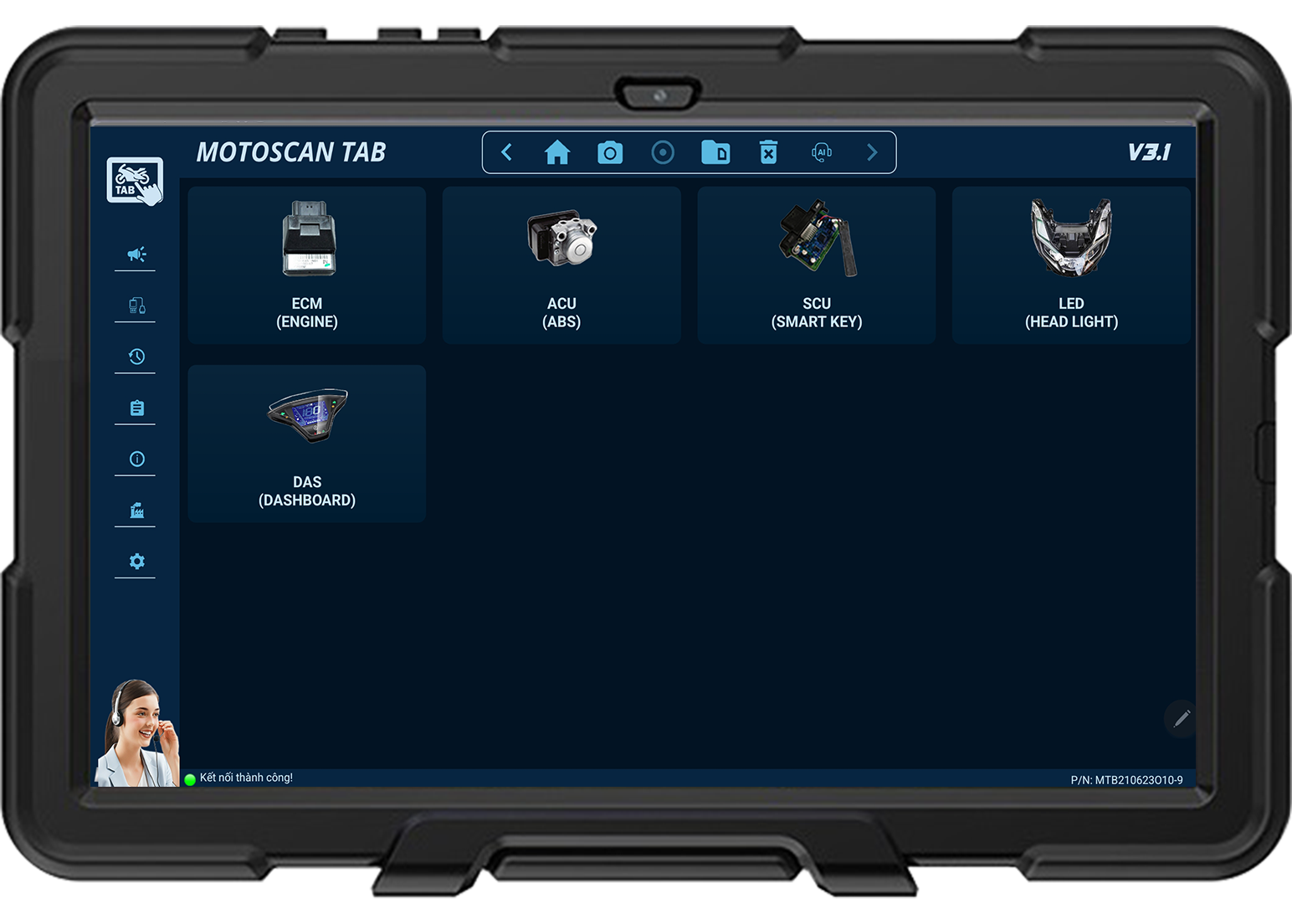

CHỨC NĂNG ENGINE | ABS | SMART KEY: chuyên sâu cho hầu hết các xe HONDA, YAMAHA, PIAGGIO, VESPA, SUZUKI, SYM, KYMCO đến 2021

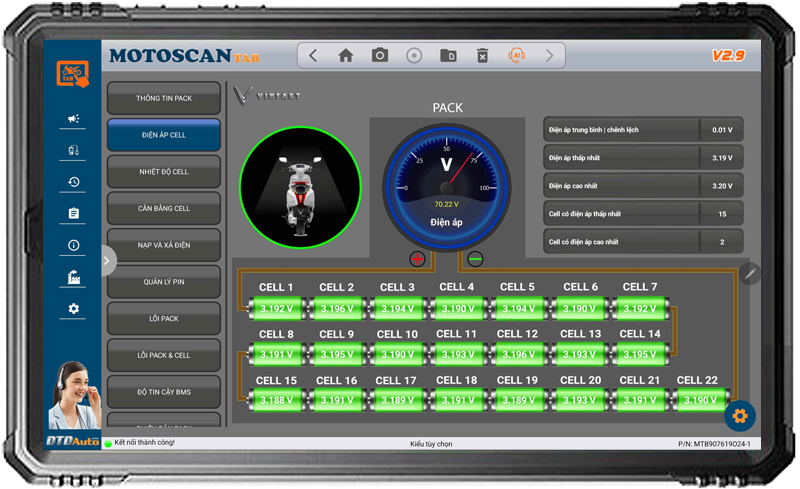

XE MỚI: bổ sung chẩn đoán lỗi các xe HONDA động cơ Hybrid, hệ thống BMU và các xe thị trường quốc tế

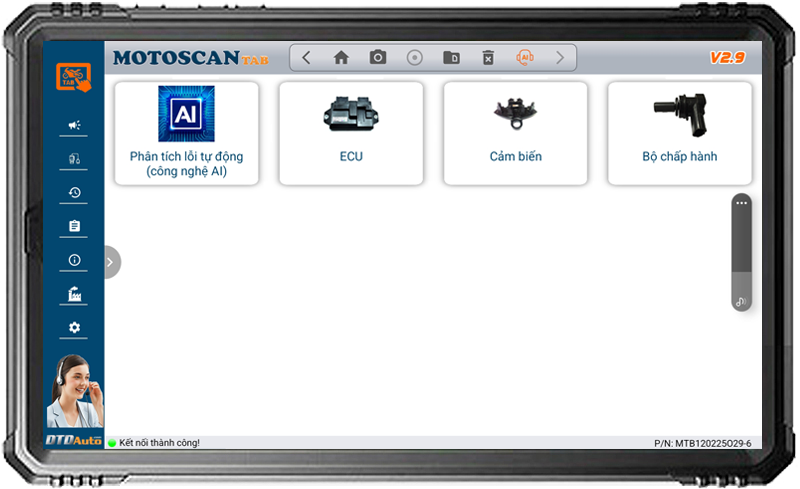

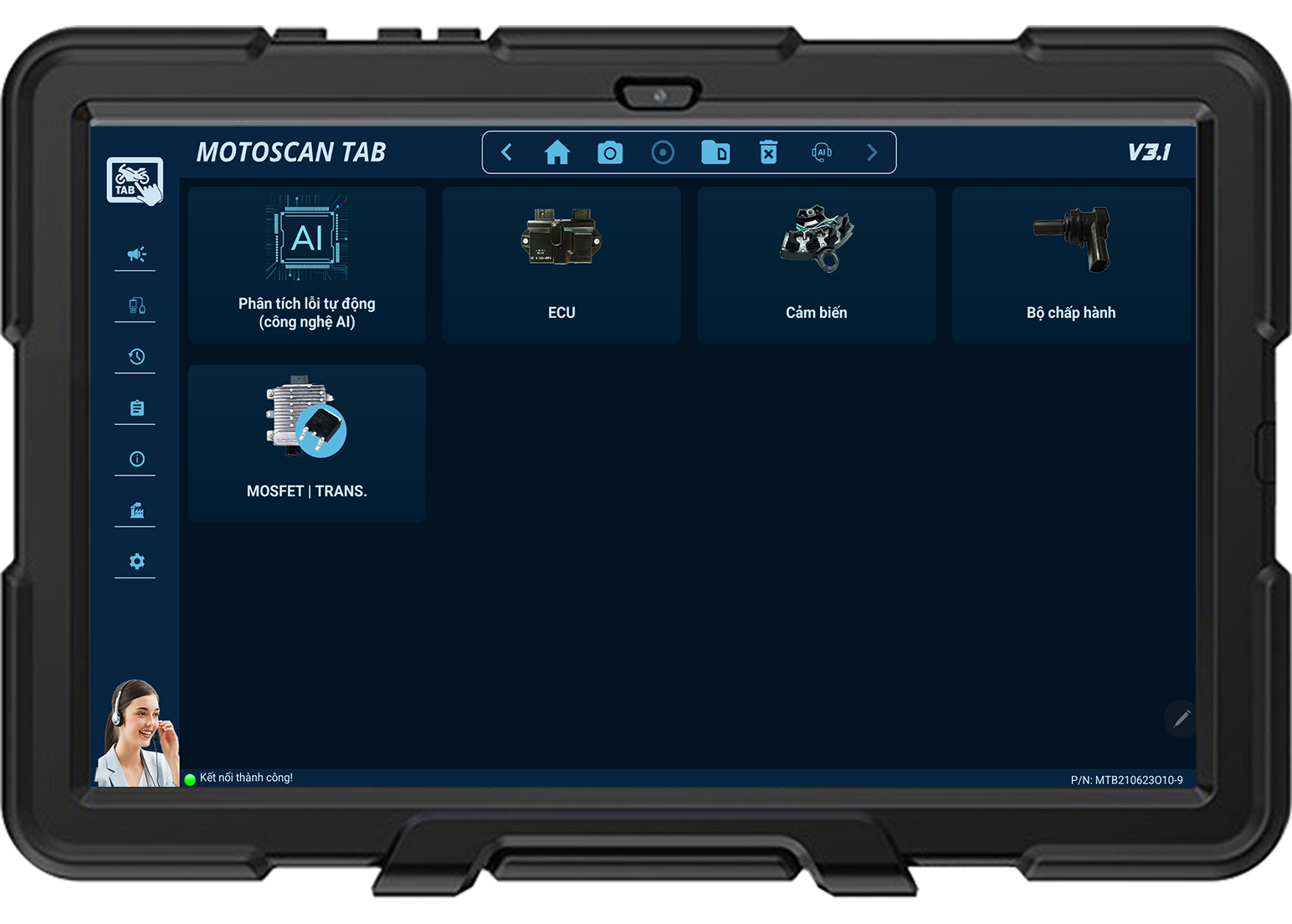

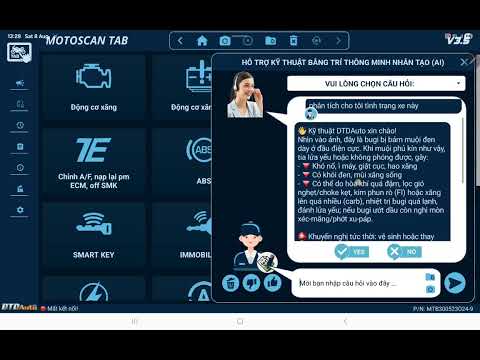

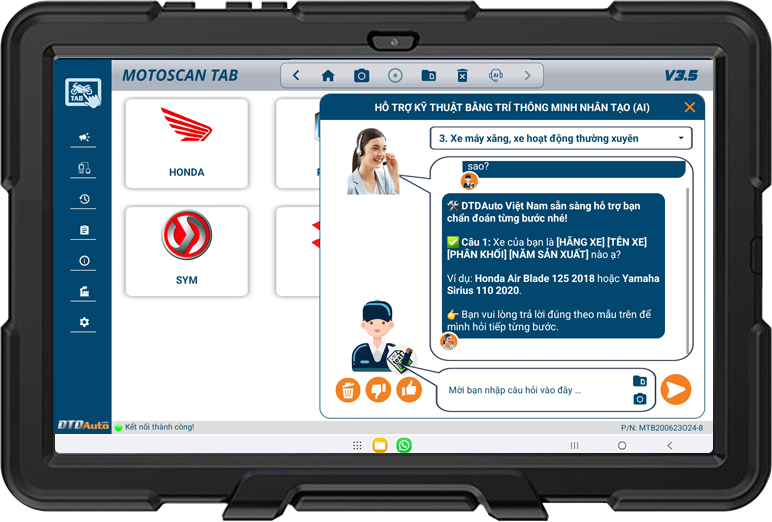

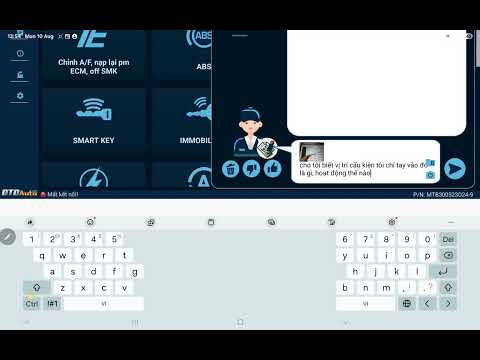

CHỨC NĂNG AI-DIAG: phân tích dữ liệu chẩn đoán bằng trí tuệ nhân tạo
CHỨC NĂNG ECU TUNER: hỗ trợ 95 loại ECU HONDA bao gồm: KEIHIN & SHINDENGEN
CHỨC NĂNG ODO: hỗ trợ 116 loại xe đến 2021, nhiều tiện ích mới ổn định, chính xác

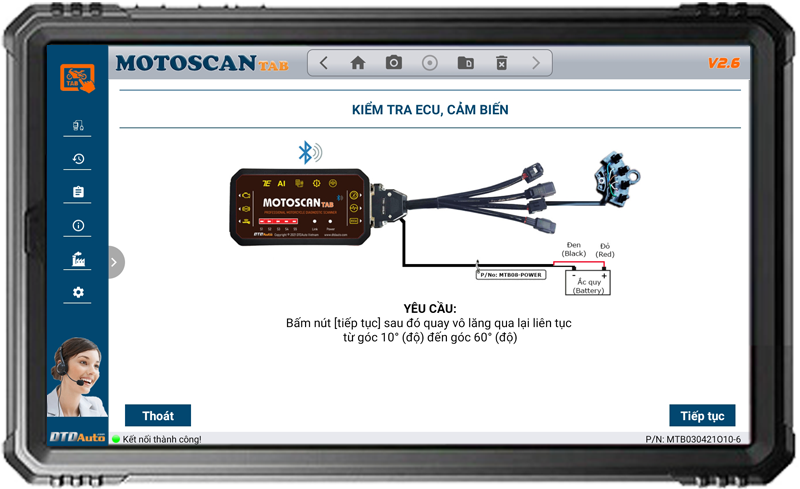

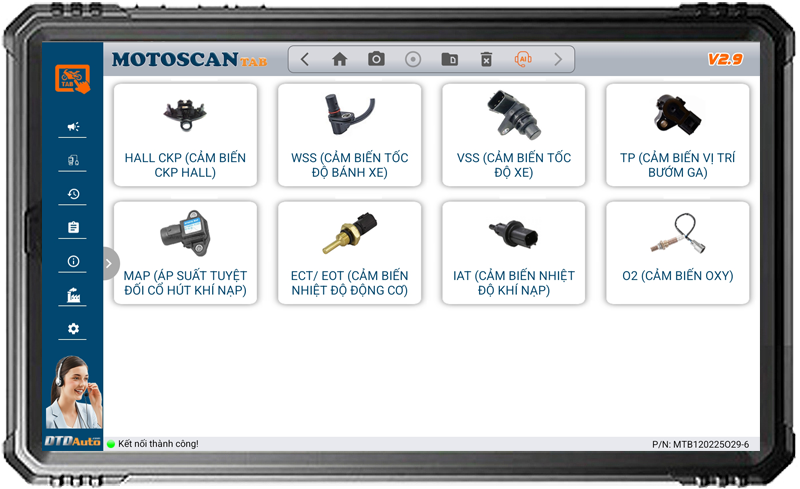

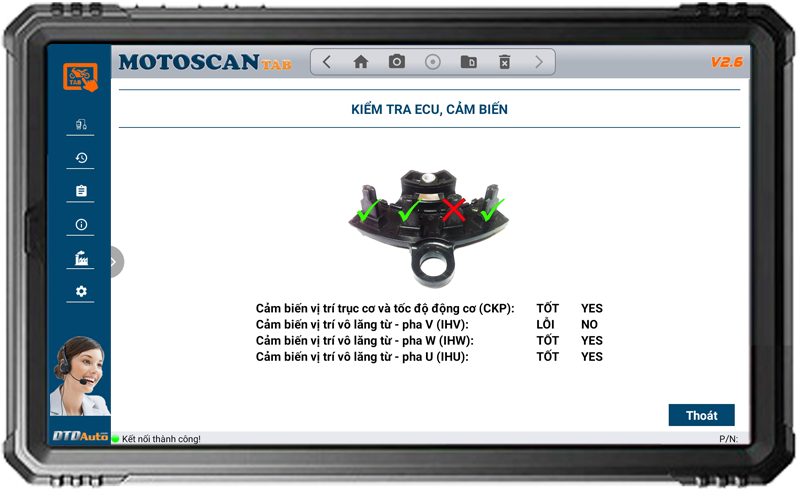

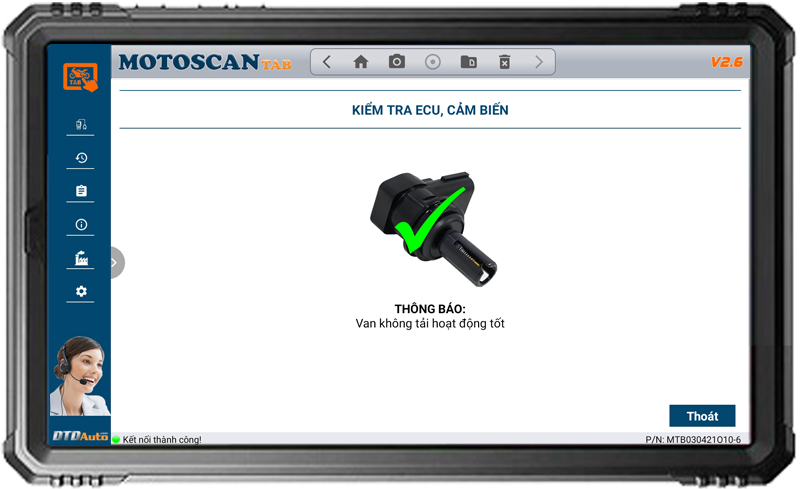

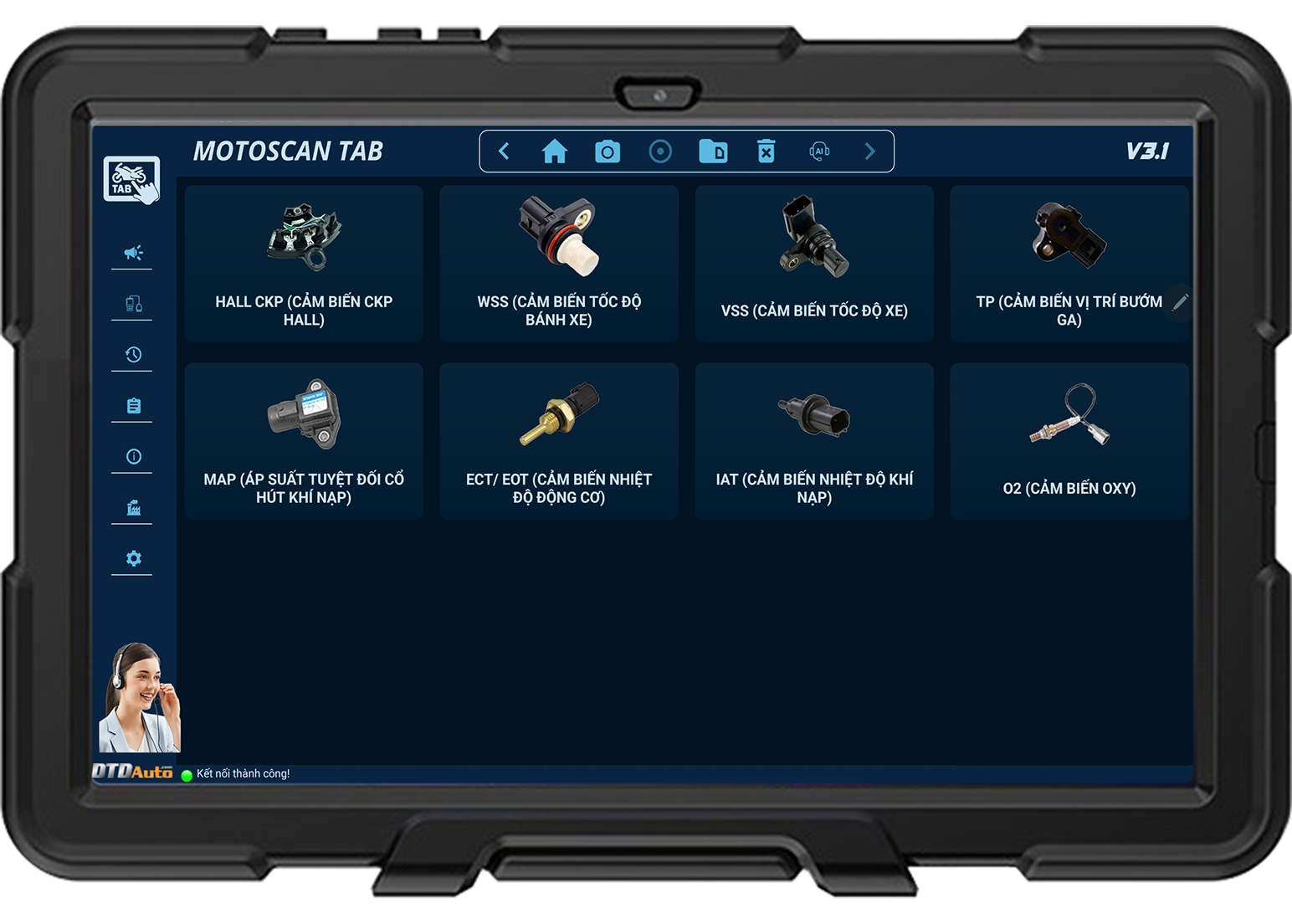

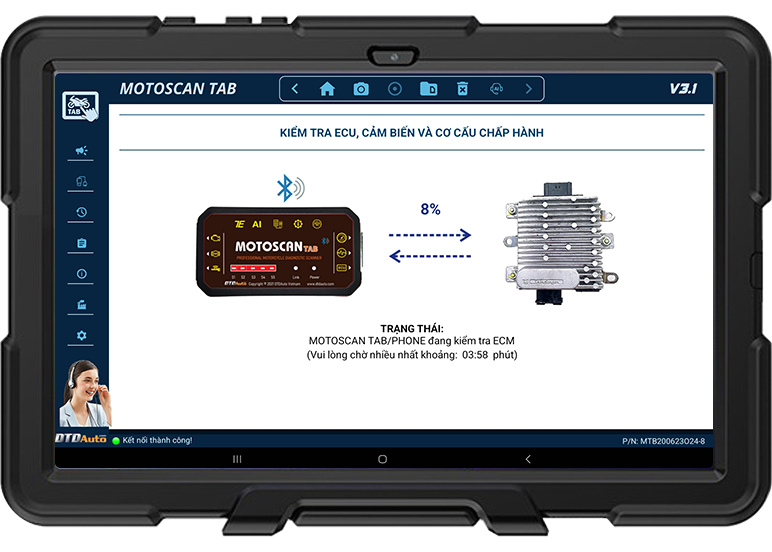

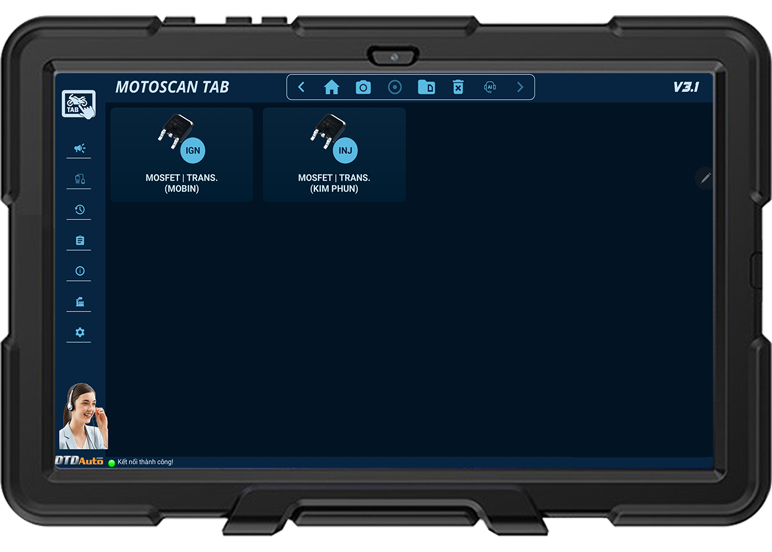

CHỨC NĂNG ECU TESTER: hỗ trợ 24 loại ECM và các loại CKP, IACV

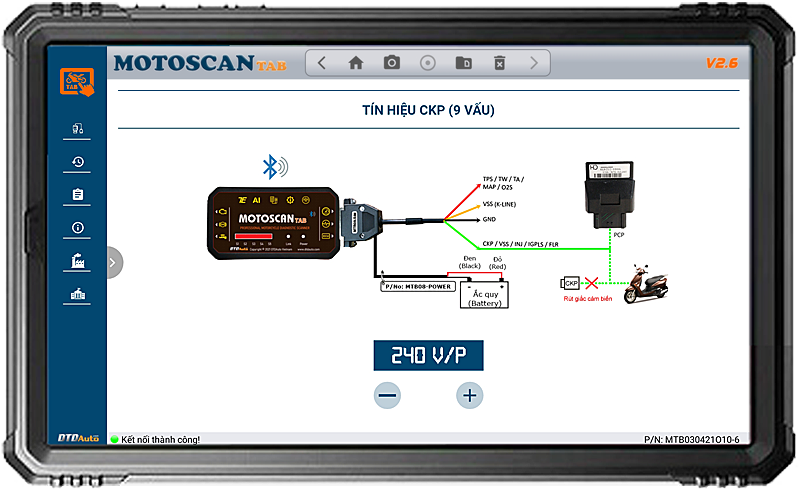

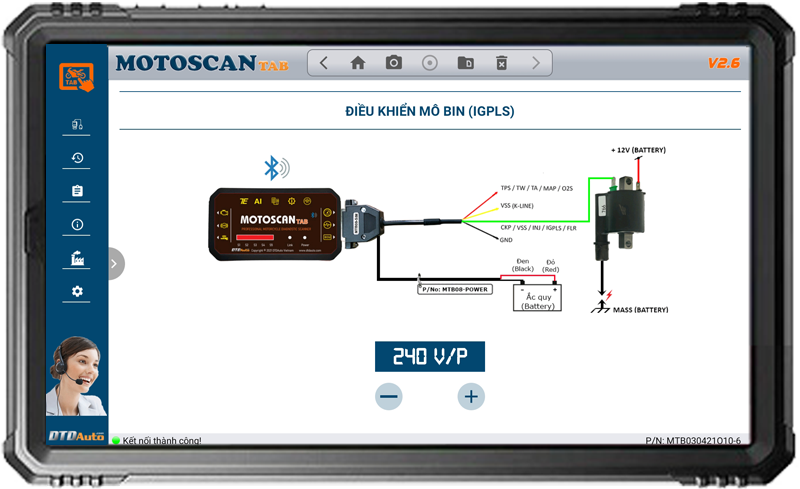

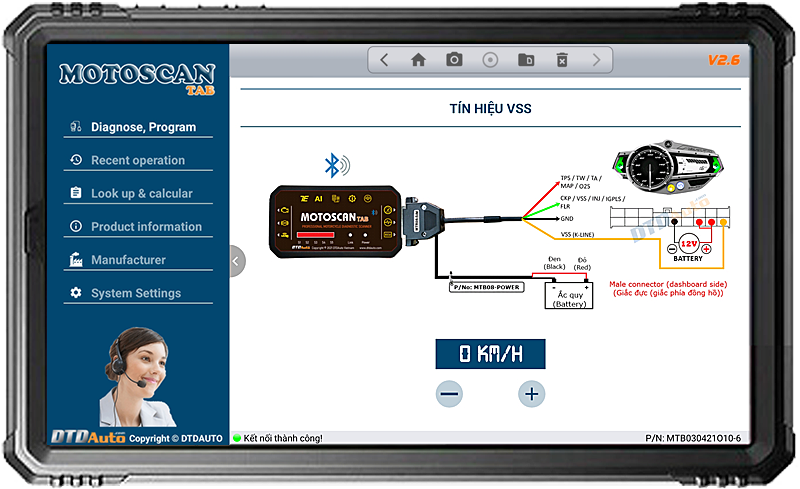

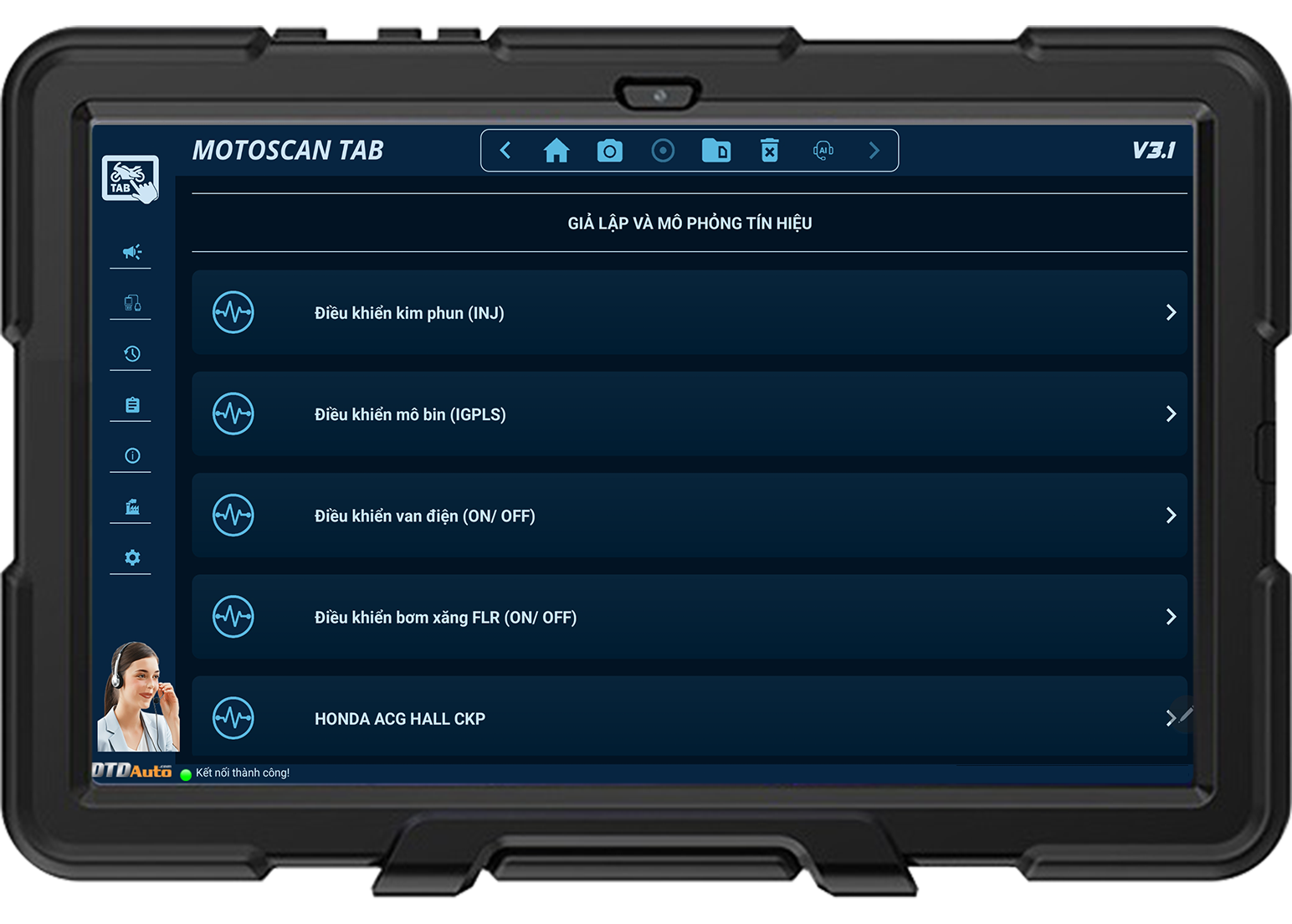

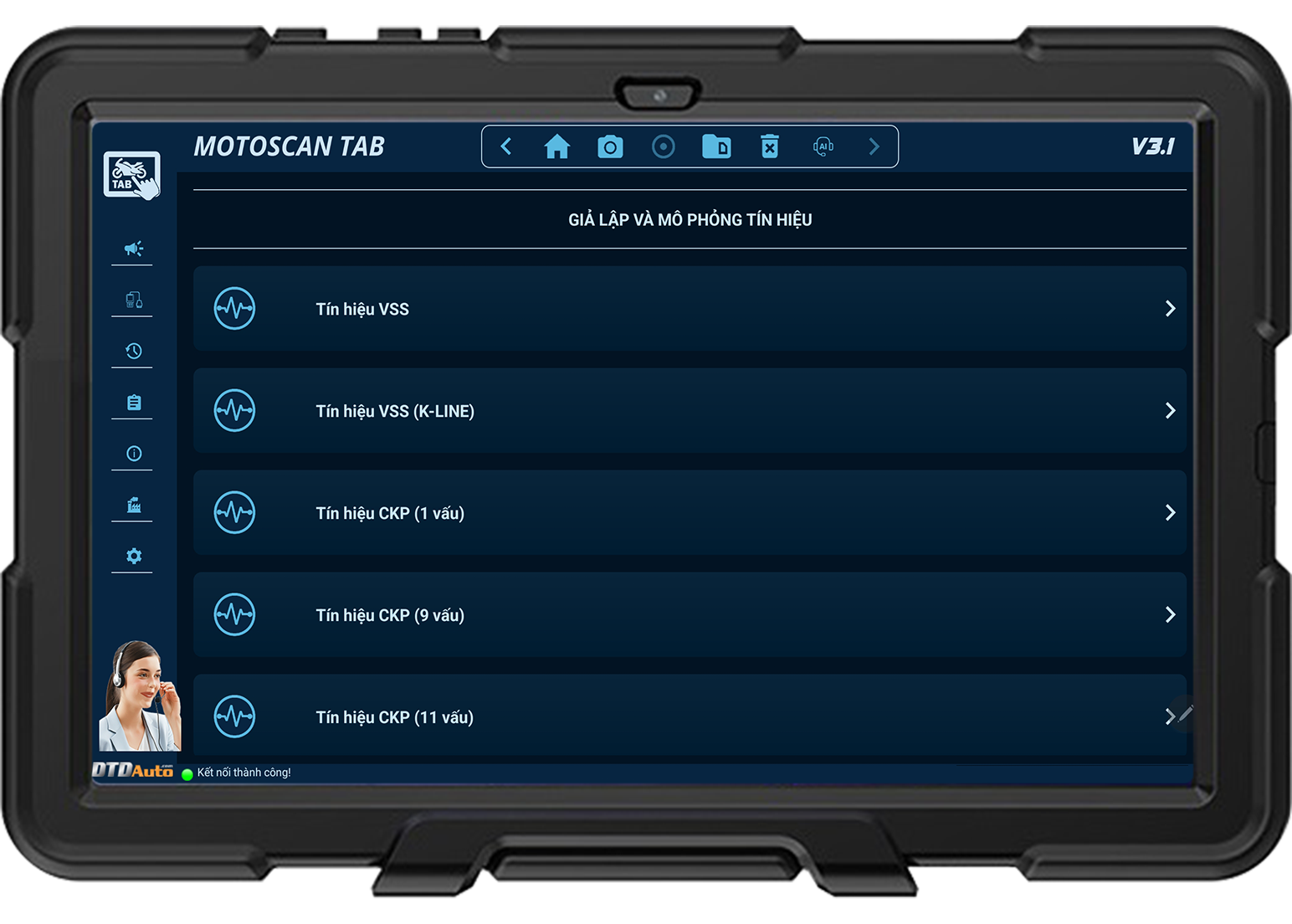

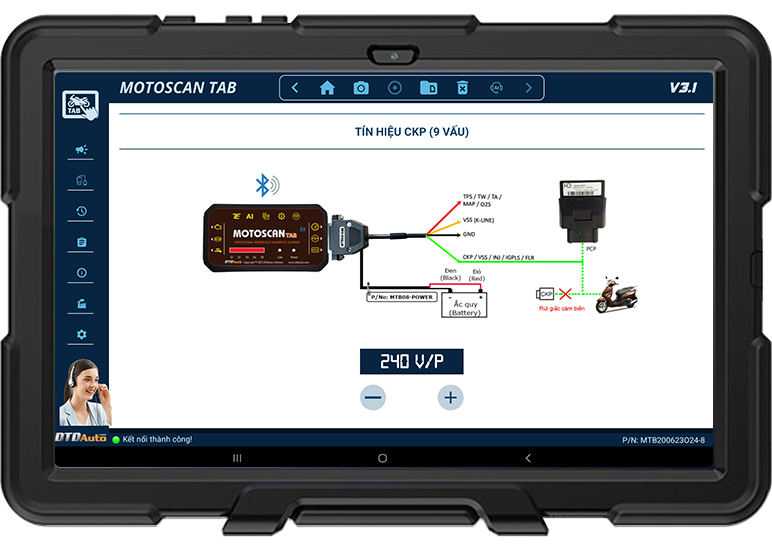

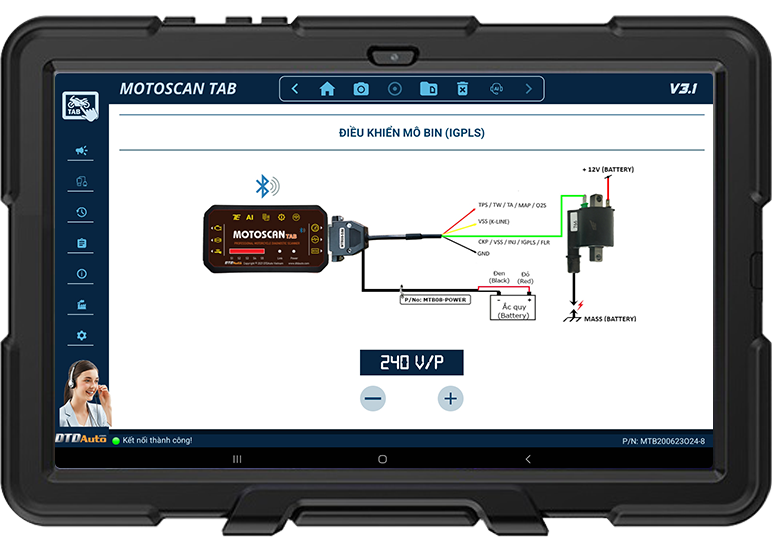

CHỨC NĂNG ECU SIMULATOR: giả lập tất cả các tín hiệu ECU, K-line

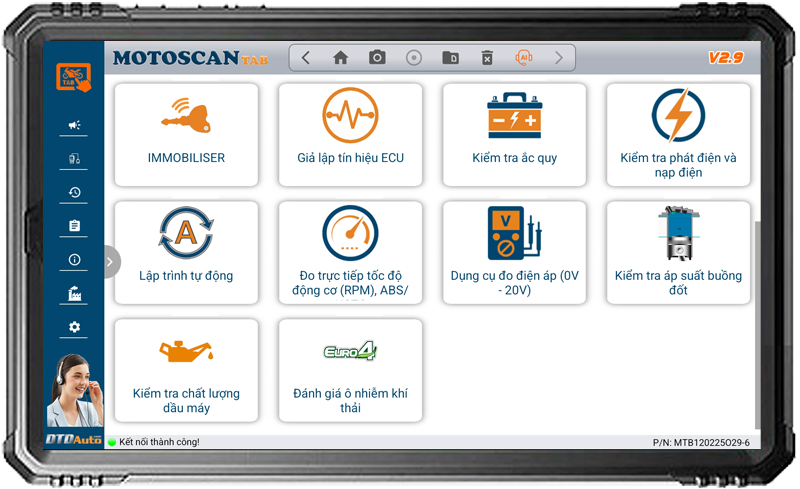

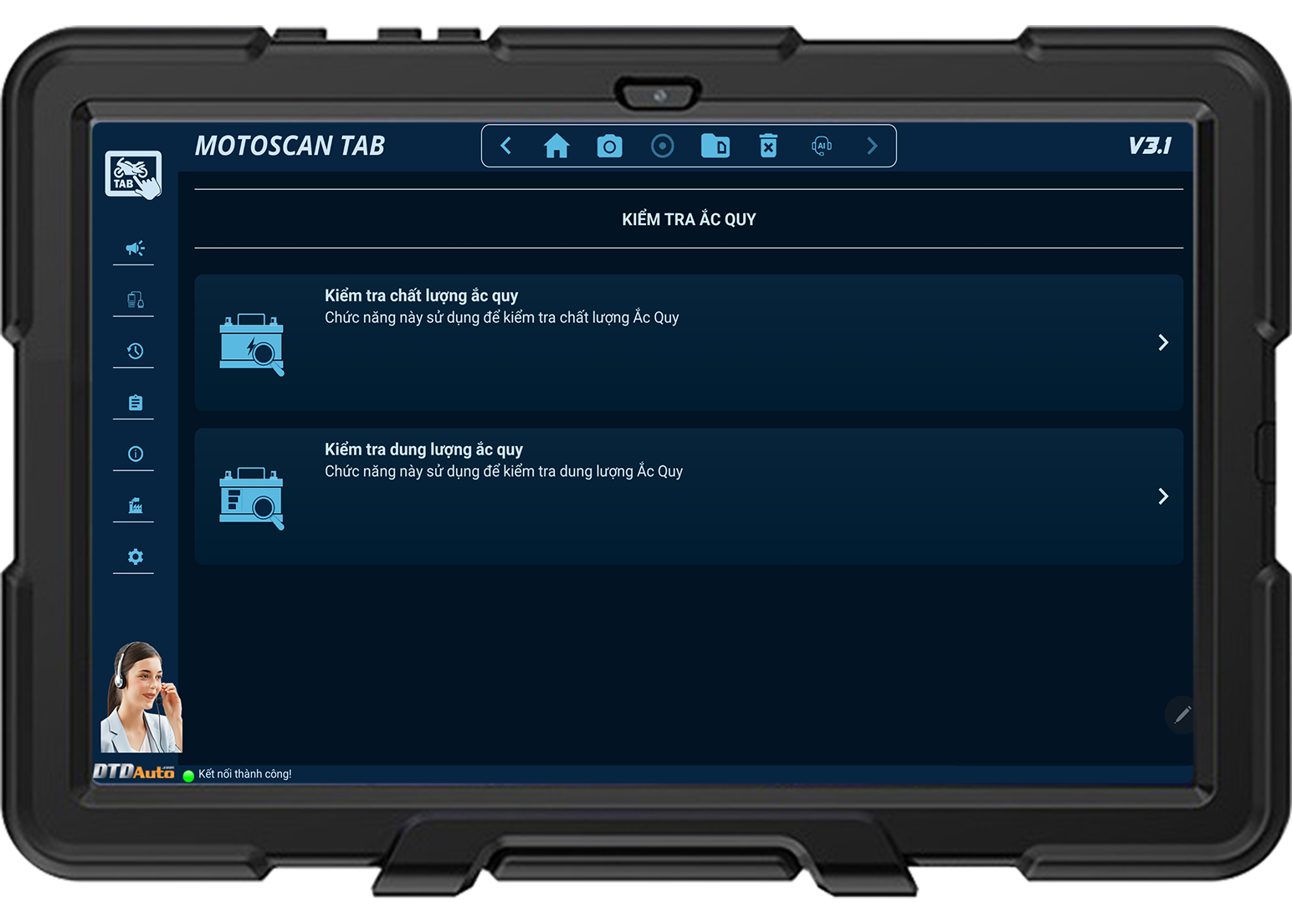

CHỨC NĂNG TOOL: dụng cụ đo A/F, BAT, PUSLE, VDC từ 0V đến 20V

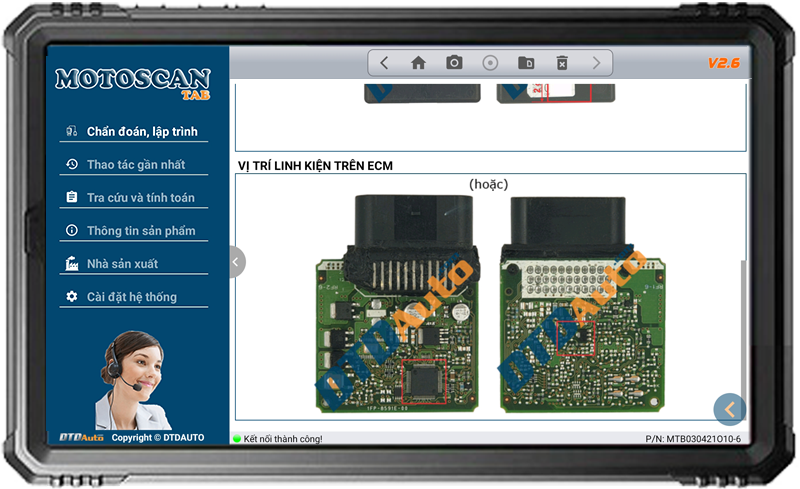

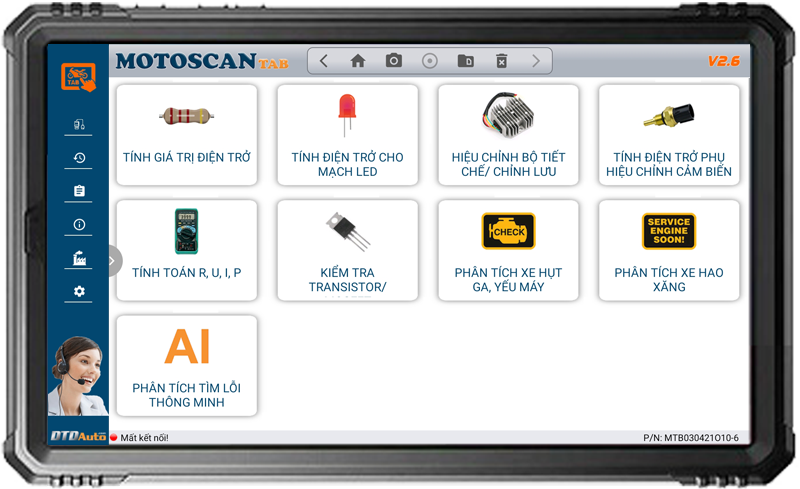

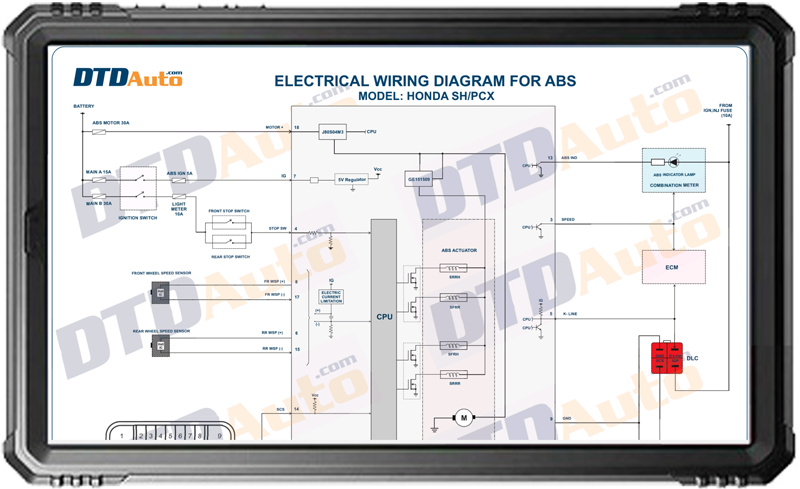

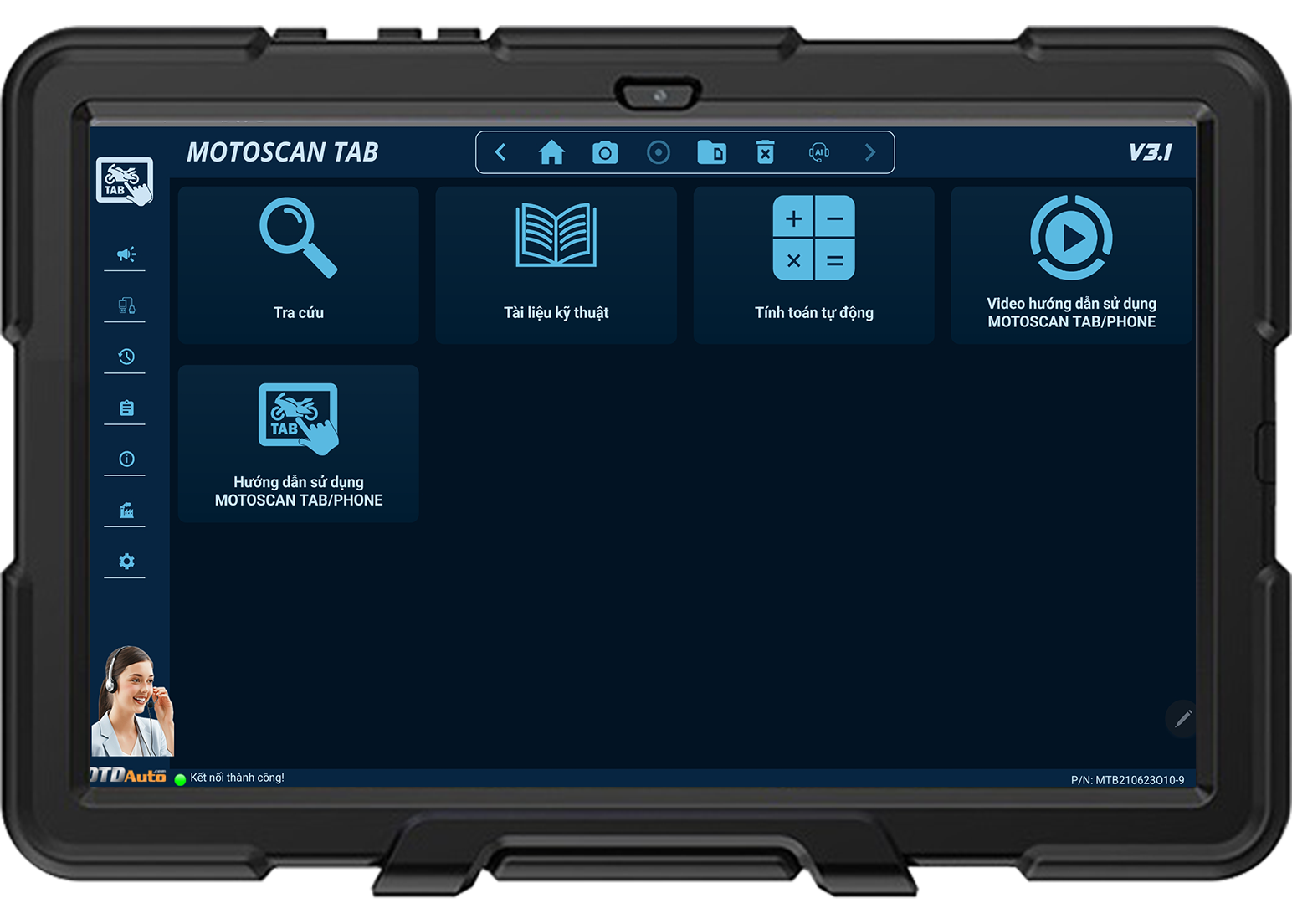

CHỨC NĂNG TRA CỨU: đầy đủ thông tin kỹ thuật các loại xe
CHỨC NĂNG MANAGER: chức năng quản lý xưởng trên MOTODATA
TIỆN ÍCH HIỂN THỊ: công nghệ hiển thị và kết nối Multimedia
TIỆN ÍCH NGÔN NGỮ: hỗ trợ: Anh, Thái, Khmer, Hàn, Bồ Đào Nha, Indonesia, Việt Nam
TỐI ƯU HỆ THỐNG: nhiều tiện ích, phần mềm đẹp, ổn định, chính xác


GIỚI THIỆU CHUNG

- Chúng ta đã và đang sống, làm việc ở năm 2021, các sản phẩm công nghệ ngày một thông minh, hiện đại, văn minh hơn, đặc biệt gần gũi thân thiện hơn với người thợ, cập nhật công nghệ mới của thời đại công nghiệp 4.0 "tích hợp vạn vật, tích hợp kiến thức, tích hợp dữ liệu"
- Bạn là chuyên gia sửa chữa điện tử xe máy thế hệ trẻ và có điều kiện tài chính tốt? Bạn thích khám phá, chinh phục công nghệ cao cấp, ấn tượng? Bạn thích phong cách mới, hiện đại và thời thượng?
- Giờ đây các công cụ sửa chữa xe máy của anh em không chỉ còn là một thiết bị cầm tay khô khan, đơn điệu tẻ nhạt thông thường, mà nó cần hỗ trợ một giao diện đồ hoạ đẹp, thân thiện, sinh động, đa ngôn ngữ, đa chức năng tích hợp chuyên nghiệp mọi thứ trong một, giao tiếp giọng nói, kết nối dữ liệu không dây, kết nối cơ sở dữ liệu toàn cầu, cập nhật và đồng bộ đơn giản, điều khiển "touch screen" thời thượng...mà giá bán rất phù hợp cho mọi đối tượng.
- Công ty DTDAuto xin trân trọng giới thiệu đến toàn cộng đồng anh em thợ sửa chữa xe máy trong nước và quốc tế một thiết bị thuộc dòng sản phẩm cao cấp phân tích và xác định lỗi xe máy phun xăng điện tử đó là: MOTOSCAN TAB

- MOTOSCAN TAB là một sản phẩm ấn tượng được nghiên cứu và chế tạo của DTDAuto Vietnam sử dụng để xác định lỗi, sửa chữa hệ thống điện và điện tử của hầu hết các loại xe máy thế hệ mới sử dụng hệ thống khởi động, phun xăng, đánh lửa, ABS, Smart key, ODO, ECU...ở thị trường Việt Nam và các nước trên thế giới.
Sản phẩm thiết kế tích hợp nhỏ gọn "mọi thứ trong một" thời thượng, kết nối không dây với xe qua truyền thông Bluetooth sử dụng để xác định lỗi, sửa chữa lỗi hệ thống động cơ, ABS; tự động lập trình smart key; tự động kiểm tra ECU, tự động phân tích kỹ thuật động cơ, chẩn đoán thông minh chuyên nghiệp khi không có mã lỗi OBD, hiệu chỉnh chuẩn ODO, mô phỏng tín hiệu ECU, nạp và nâng cấp phần mềm tiêu chuẩn bên trong ECM, SCU và ngập tràn các chức năng đo, kiểm tra cao cấp đầy đủ tính năng cho một xưởng sửa chữa xe máy chuyên nghiệp. Thiết bị phù hợp với các thợ sửa chữa yêu thích công nghệ Multi-Media, hiển thị đồ họa đẹp, tra cứu phong phú, ấn tượng và kết nối đa phương tiện.

- Hỗ trợ tra cứu dữ liệu sửa chữa nhanh, tiện lợi, thông minh và hướng đối tượng cho hầu hết các loại mô tô, xe máy bao gồm cả xe thế hệ cũ sử dụng bộ chế hòa khí và các xe thế hệ mới phun xăng điện tử PGM-FI của các nhà sản xuất HONDA, YAMAHA, SUZUKI, SYM, KYMCO, PIAGGIO/ VESPA.
- Tặng 1 năm sử dụng phần mềm tra cứu MOTODATA chuyên nghiệp cài đặt trên điện thoại hoặc máy tính cho khách hàng mua MOTOSCAN TAB.



MOTOSCAN TAB đầy đủ chức năng mà bạn mong muốn
và có cả những chức năng bạn chưa nghĩ tới!

Các thiết bị khác có chức năng gì, MOTOSCAN TAB cũng có chức năng đó và tốt hơn
MOTOSCAN TAB có chức năng gì, các thiết bị khác có thể không có!




LỰA CHỌN GÓI SẢN PHẨM

GIÁ MOTOSCAN TAB
VỚI LỰA CHỌN THANH TOÁN PHÍ SỬ DỤNG HÀNG NĂM
(1.500.000 VND/ 01 năm, thời gian kết thúc gia hạn là 7 năm)
GÓI LỰA CHỌN
MÔ TẢ
GIÁ SẢN PHẨM
(VND)
PHÍ HÀNG NĂM
(VND)
LỰA CHỌN 1
Mã sản phẩm: MT008A
Khách hàng đã có sẵn máy tính bảng 10.1 inch và sử dụng hệ điều hành Android OS
(giá bán không bao gồm máy tính bảng)
11.800.000
1.500.000/ 1 năm
LỰA CHỌN 2
Mã sản phẩm: MT008B
Khách hàng mua cùng máy tính bảng Huawei Tab 10.1 inch
Tốc độ xử lý và hiển thị màu sắc tốt hơn
(Mã máy: Huawei MediaPad T5 AGS2 W09/L09/L03/W19 10.1)
16.800.000
LỰA CHỌN 3
Mã sản phẩm: MT008C
Khách hàng mua cùng máy tính bảng Samsung Tab 10.1 inch
Tốc độ xử lý nhanh, mượt, hiển thị màu sắc đẹp
(Mã máy: Samsung Tab A7)
19.300.000
Lưu ý:
- Giá máy tính bảng tính theo giá thị trường tại thời điểm khách hàng mua máy, DTDAuto khuyến khích khách hàng tự mua máy tính bảng để chủ động trong việc bảo hành sản phẩm
- Bảo hành máy tính bảng theo chính sách của nhà sản xuất máy tính bảng
GIÁ MOTOSCAN TAB
VỚI LỰA CHỌN THANH TOÁN 1 LẦN
GÓI LỰA CHỌN
MÔ TẢ
GIÁ SẢN PHẨM
(VND)
PHÍ HÀNG NĂM
(VND)
LỰA CHỌN 1
Mã sản phẩm: MT008D
Khách hàng đã có sẵn máy tính bảng
(giá bán không bao gồm máy tính bảng)
17.300.000
Khách hàng không cần trả phí hàng năm
LỰA CHỌN 2
Mã sản phẩm: MT008E
Khách hàng mua cùng máy tính bảng Huawei Tab 10.1 inch
Tốc độ xử lý và hiển thị màu sắc tốt hơn
(Mã máy: Huawei MediaPad T5 AGS2 W09/L09/L03/W19 10.1)
22.300.000
LỰA CHỌN 3
Mã sản phẩm: MT008F
Khách hàng mua cùng máy tính bảng Samsung Tab 10.1 inch
Tốc độ xử lý nhanh, mượt, hiển thị màu sắc đẹp
(Mã máy: Samsung Tab A7)
24.800.000
Lưu ý:
- Giá máy tính bảng tính theo giá thị trường tại thời điểm khách hàng mua máy, DTDAuto khuyến khích khách hàng tự mua máy tính bảng để chủ động trong việc bảo hành sản phẩm
- Bảo hành máy tính bảng theo chính sách của nhà sản xuất máy tính bảng
THÔNG TIN CẤU HÌNH TỐI THIỂU KHI KHÁCH TỰ MUA MÁY TÍNH BẢNG SỬ DỤNG CHO MOTOSCAN TAB
- Máy tính bảng của các thương hiệu: Samsung, Lenovo, Huawei, Xiaomi, Nokia, Coolpad, Masstel. Hệ điều hành: Android.
(Máy tính bảng Apple hệ điều hành iOS hiện tại phần mềm MOTOSCAN TAB chưa hỗ trợ)
- Hệ điều hành: Android 5.0 hoặc hơn
- Kích thước màn hình: 10.1 inch
- Độ phân giải màn hình: 1280 x 800 Pixels (đạt chuẩn HD)
Tham khảo danh sách một số máy tính bảng trên thị trường
Nếu quý khách mua các máy tính bảng chất lượng kém, giá quá rẻ (chỉ 2 triệu đến 3 triệu), kích thước nhỏ, độ phân giải và tốc độ quá thấp sẽ không làm việc được với MOTOSCAN TAB và không có cách gì để khắc phục.
(Quý khách mua máy tính bảng từ DTDAuto sẽ có thêm một ốp bảo vệ bên ngoài bằng cao su mềm chắc chắn, công nghiệp và chống va đập tốt. Quý khách tự mua máy thì cũng có thể tìm mua các Ốp bảo vệ này tại các shop phụ kiện)

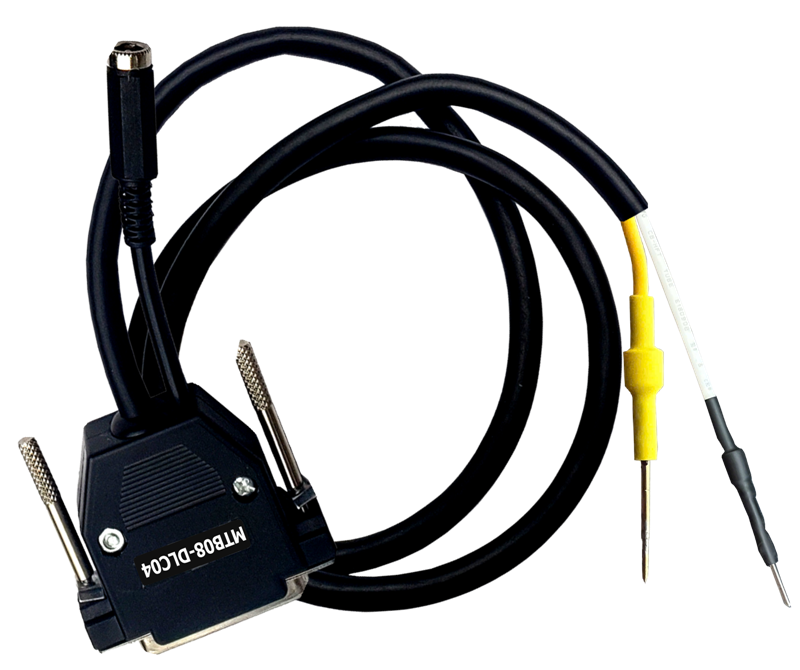

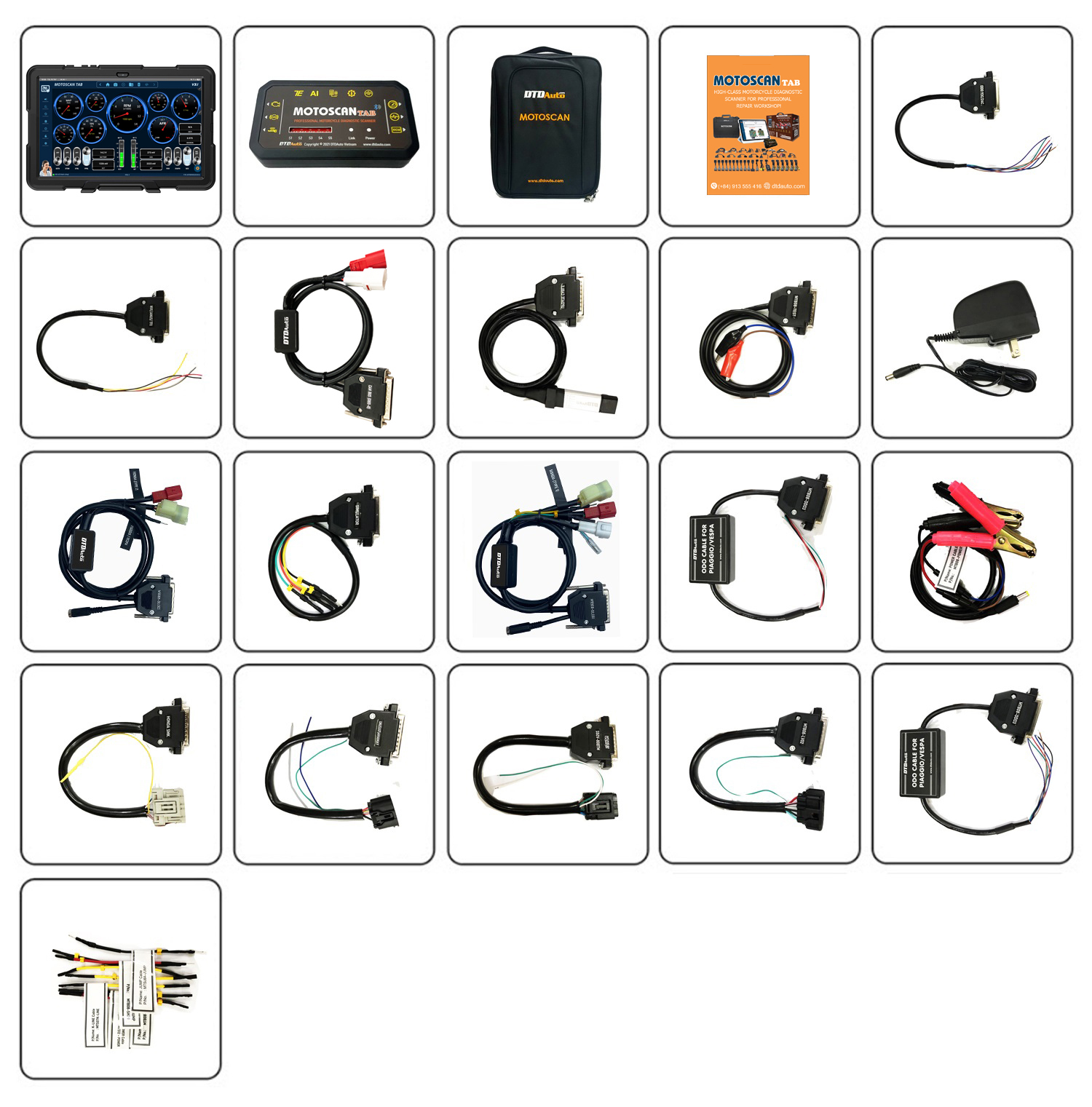

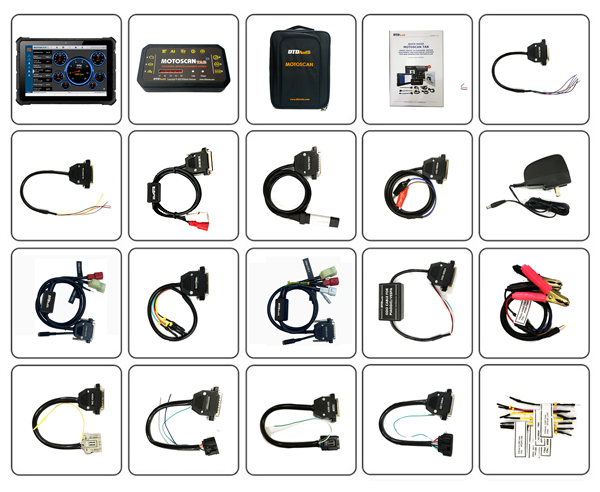

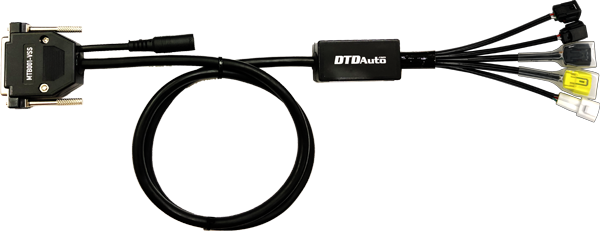

LỰA CHỌN CÁP KIỂM TRA
ECU, CẢM BIẾN & CƠ CẤU CHẤP HÀNH
CÁC LỰA CHỌN MÔ TẢ GIÁ SẢN PHẨM
(VND)
TÙY CHỌN CÁP CHO CHỨC NĂNG KIỂM TRA ECU
GÓI 1 - HONDA (LD09-SCR) cho 02 xe
LEAD 2009–2011 (mã ECU: 38770-GGE-901), SCR 110 (mã ECU: 38770-GFM-902)
950.000
GÓI 2 - HONDA (LD12-AB08) cho 3 xe
LEAD 2012 (mã ECU: 38770-GGE-941), AIR BLADE 2008 – 2010 (mã ECU: 38770-KVG-V21), WINNER 2015-2018 (mã ECU: 38770-K56-V01)
950.000
GÓI 3 - HONDA (AB11-VS11) cho 02 xe
AIR BLADE 2011 – 2012 (mã ECU: 38770-KVG-V41), VISION 2011-2012 (mã ECU: 38770-KZL-E71)
950.000
GÓI 4 - HONDA (F125-WA10) cho 04 xe
FUTURE 125 (mã ECU: 38770-KYZ-V21), WAVE RSX, WAVE 110, WAVE 125 (mã ECU: 38770-K03-M01)
950.000
GÓI 5 - HONDA (WAVE-AT) cho 2 xe
WAVE 110 RSX AT, WAVE 110 AT
(mã ECU: 38770-KWZ-841)
950.000
GÓI 6 - HONDA (FUX-NEO) cho 2 xe
FUTURE NEO, FUTURE X
(mã ECU: 38770-KVL-932)
950.000
GÓI 12A - HONDA (SH150i-PS) cho 2 xe
SH 125i/150i (2008-2012), PS (2008-2012)
350.000
GÓI 12B - HONDA (SH150i-PS) cho 2 xe
SH 125i/150i (2008-2012), PS (2008-2012)
950.000
GÓI 7 - YAMAHA (NOV-SI16) cho 2 xe
NOUVO SX (mã ECU: 1DB-H591A-002XC-H591A-00), SIRIUS 2016 (mã ECU: 1FC-H591A-11)
950.000
GÓI 8 - YAMAHA (EXCITER 2018) cho 1 xe
EXCITER 2018 (mã ECU: 2ND-H591A-00)
950.000
GÓI 9 - YAMAHA (JUPITER-16) cho 1 xe
JUPITER FI (mã ECU: 2VP-H591A-00)
950.000
GÓI 10 - YAMAHA (EXCITER-19) cho 1 xe
EXCITER 2019 (mã ECU: 2ND-H591A-20)
950.000

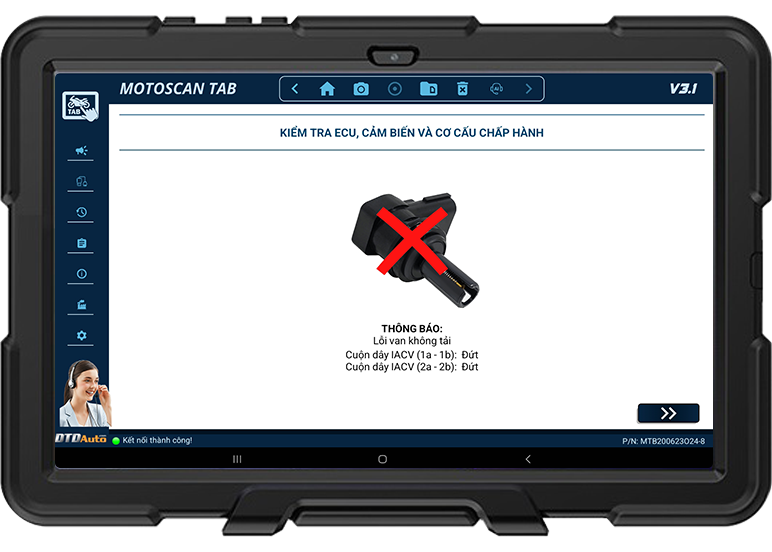

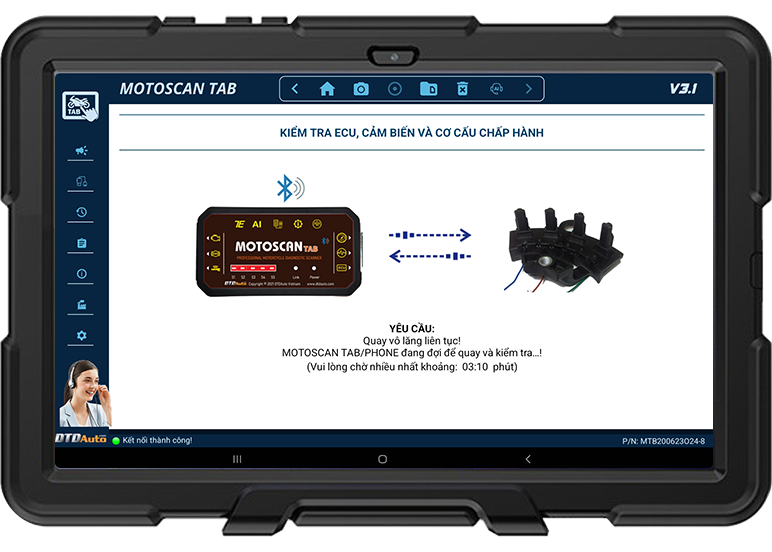

TÙY CHỌN CÁP CHO CHỨC NĂNG KIỂM TRA CKP, IACV/ ISCV
GÓI 11 - CKP & IACV
Kiểm tra cảm biến Hall CKP và IACV/ ISCV cho tất cả các xe của HONDA, YAMAHA, PIAGGIO/ VESPA
950.000
Lưu ý: Khi mua hàng, khách hàng có thể lựa chọn theo các tùy chọn và thực hiện thanh toán như dưới đây:
Ví dụ 1: MOTOSCAN TAB (Mã sản phẩm: MT008D) = 17.300.000 VND = Tổng số tiền cần thanh toán
Ví dụ 2: MOTOSCAN TAB (Mã sản phẩm: MT008D) + 03 cáp tùy chọn = 17.300.000 + (950.000 X 3) = Tổng số tiền cần thanh toán

CHỨC NĂNG



A. CHỨC NĂNG THỨ 1: XÁC ĐỊNH LỖI

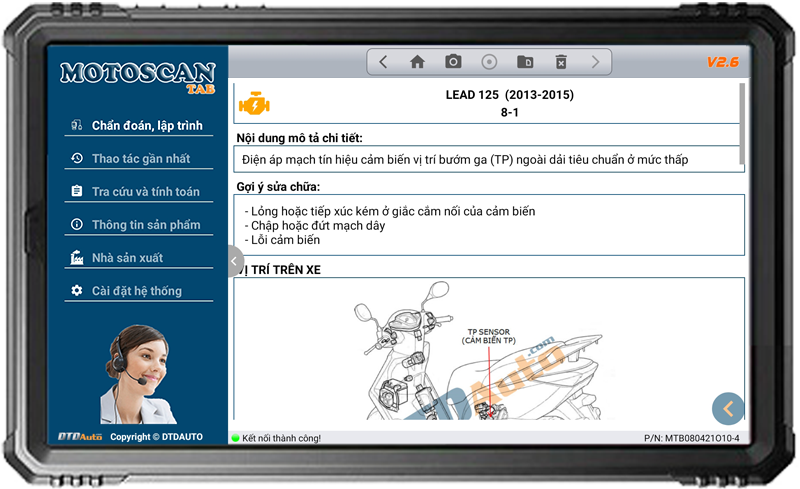

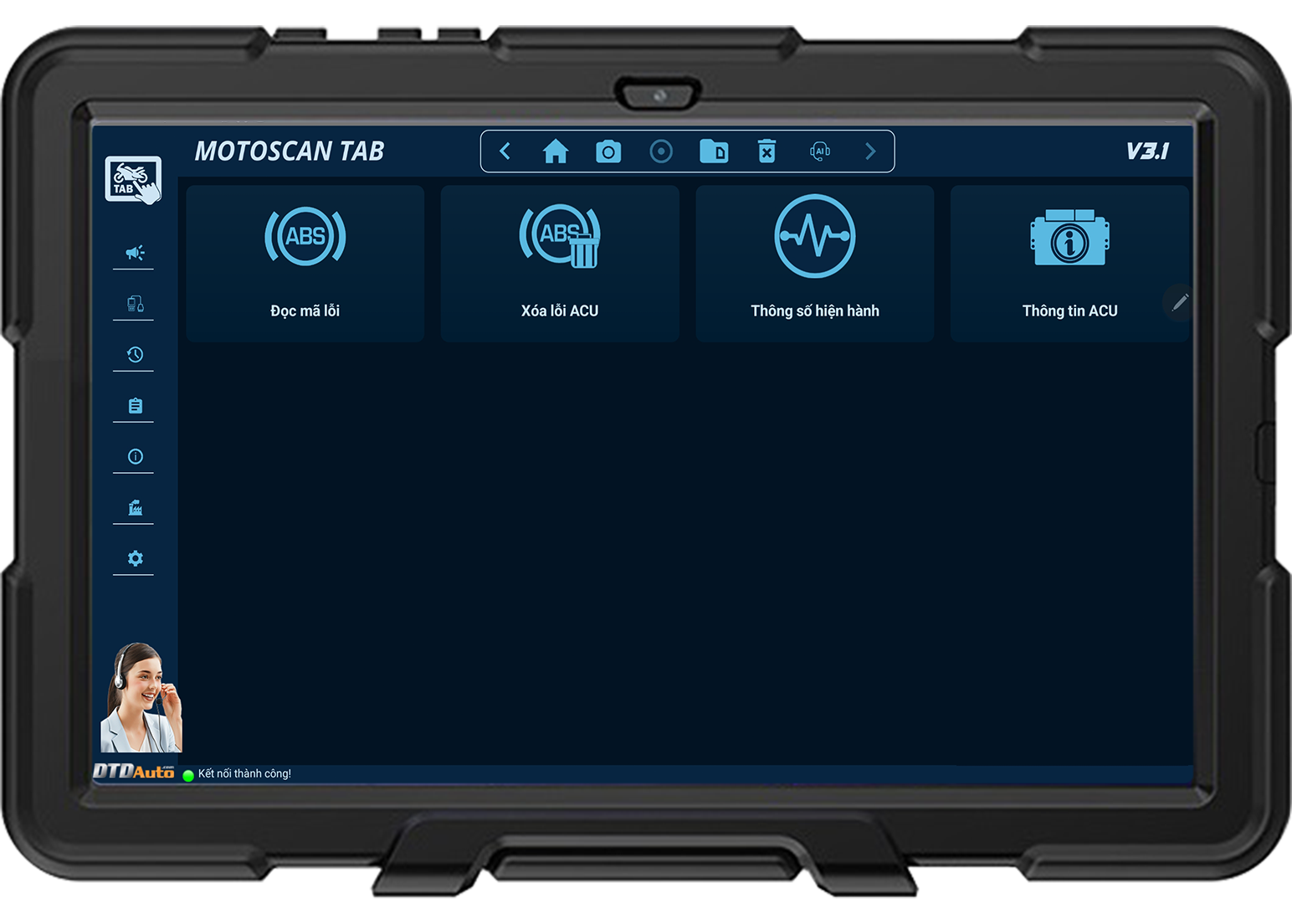

1.1 Đọc/Xóa mã lỗi OBD lưu trong hộp điều khiển điện tử (ECU) của các hệ thống động cơ, hệ thống ABS

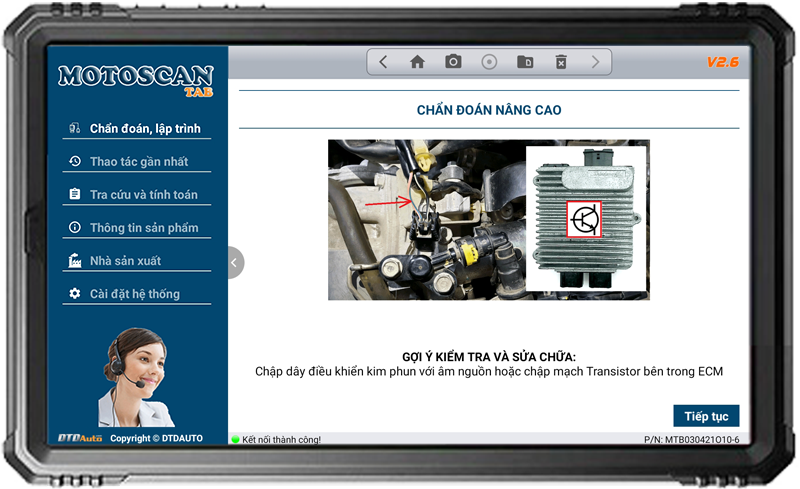

1.2. Tìm các lỗi không hiển thị đèn MIL bao gồm một số lỗi về cơ khí

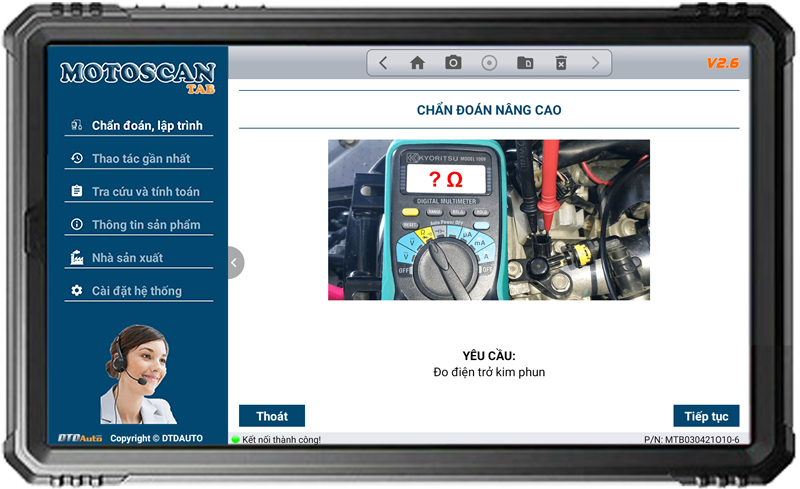

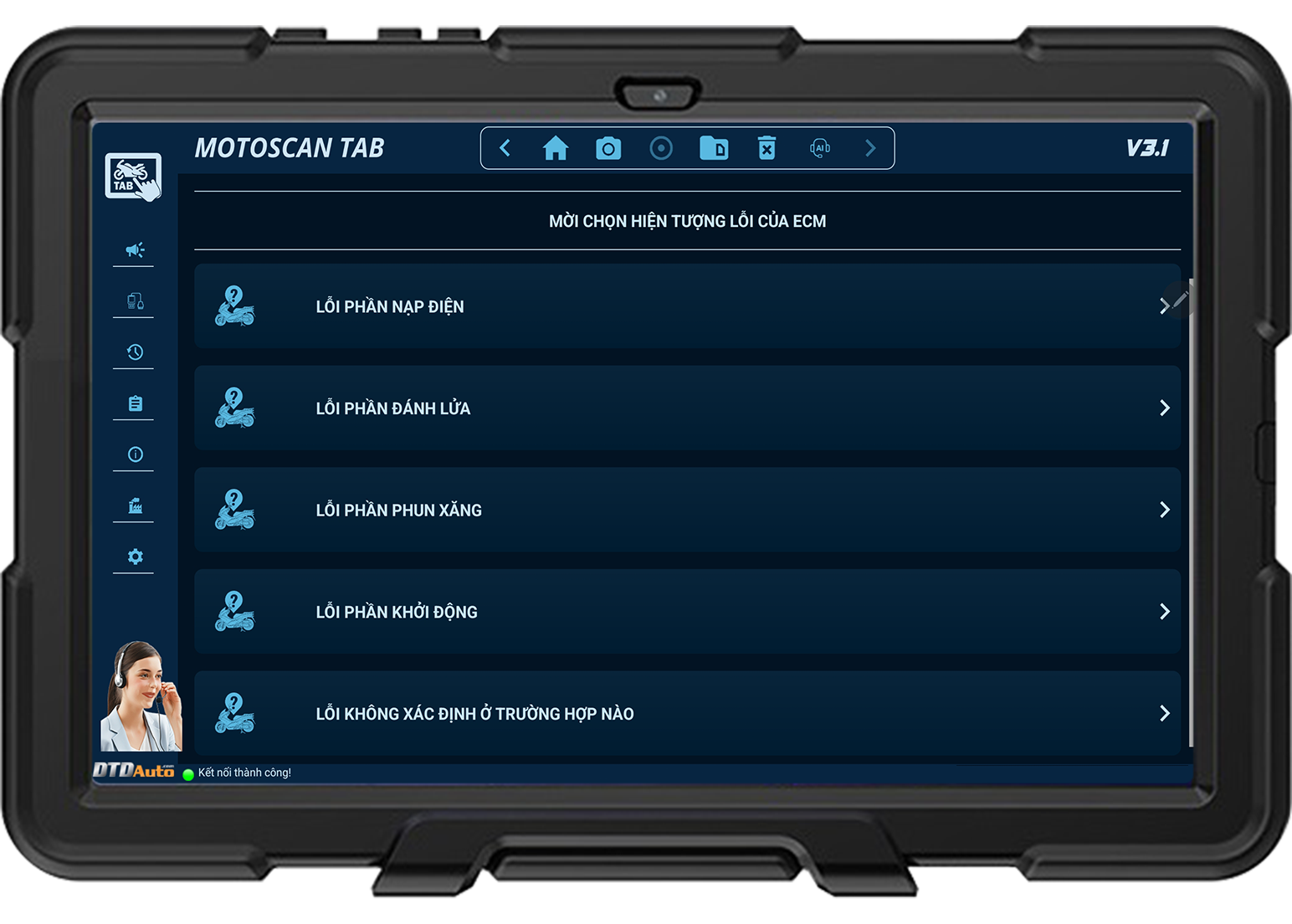

- Chẩn đoán bằng phân tích dữ liệu tự động và phỏng vấn kỹ thuật viên
     + Không thể nổ máy
     + Hụt ga khi tăng tốc đột ngột
     + Hụt ga khi tăng tốc đột ngột
     + Lỗi chế độ dừng và tắt máy cầm chừng (Idling stop)
     + Hao xăng (ăn xăng) nhiều
     + Không quay đề
     + Òa ga ngẫu nhiên
     + Òa ga liên tục
     + Không có Galenti*
     + Khó khởi động*
     + Yếu máy, không bốc

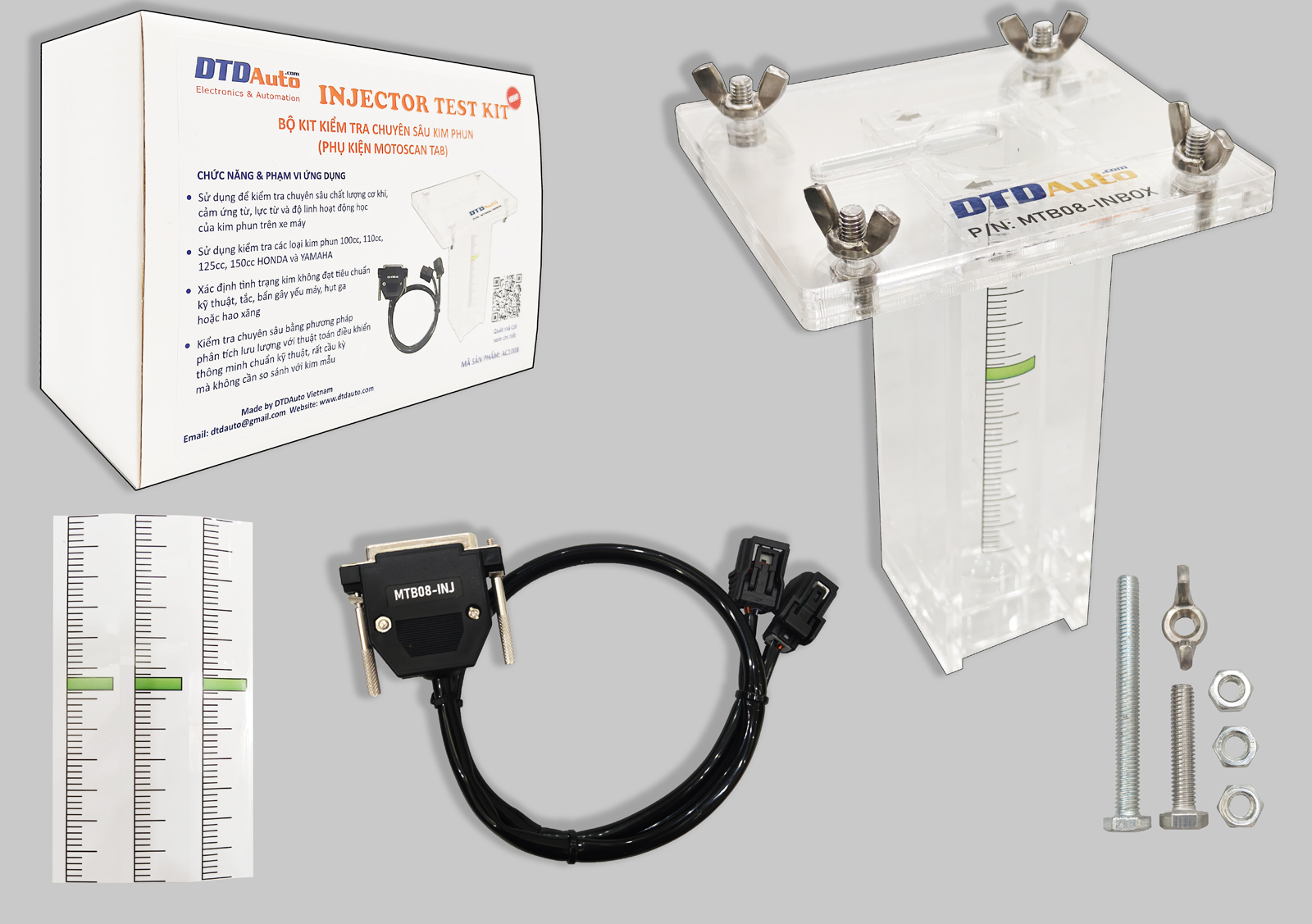

     + Lỗi cơ khí kim phun
     + Tắc lọc gió*
     + Tắc ống xả*
     + Bẩn tắc lỗ gió cảm biến MAP, bướm ga*
     + Hở cổ hút*
Chú ý: Các chức năng có dấu (*) có thể được nghiên cứu và cập nhật trong tương lai

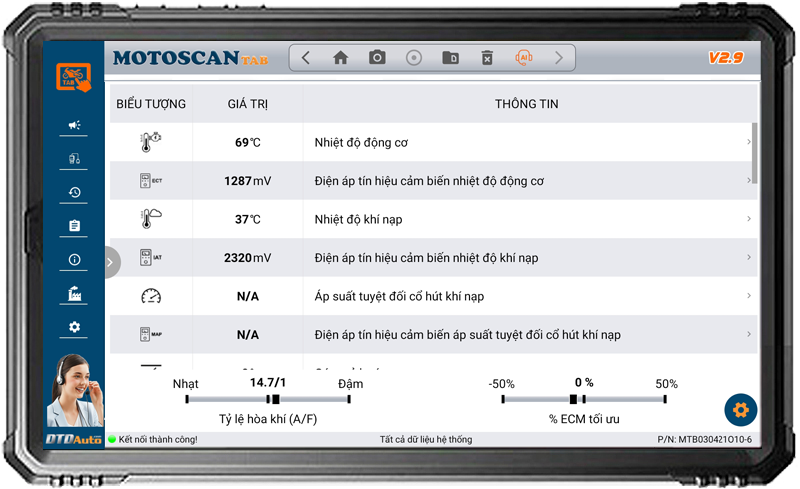

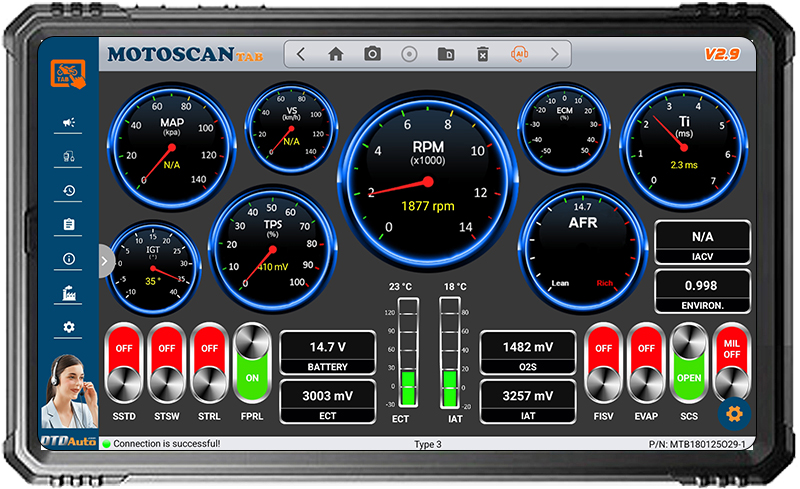

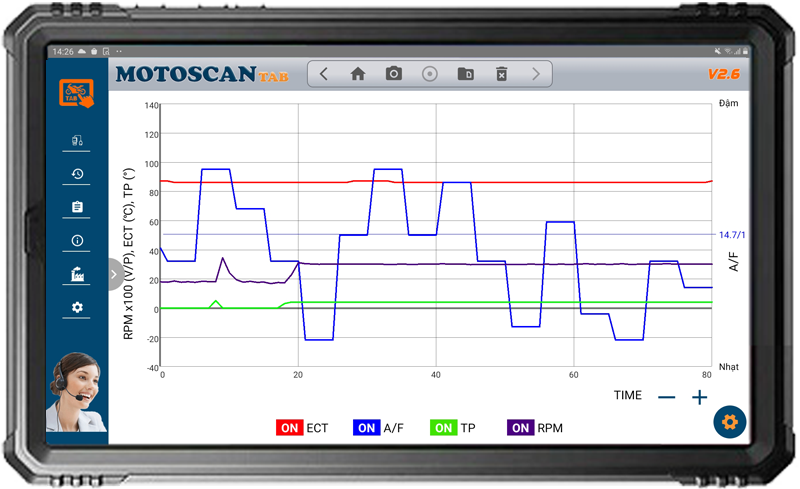

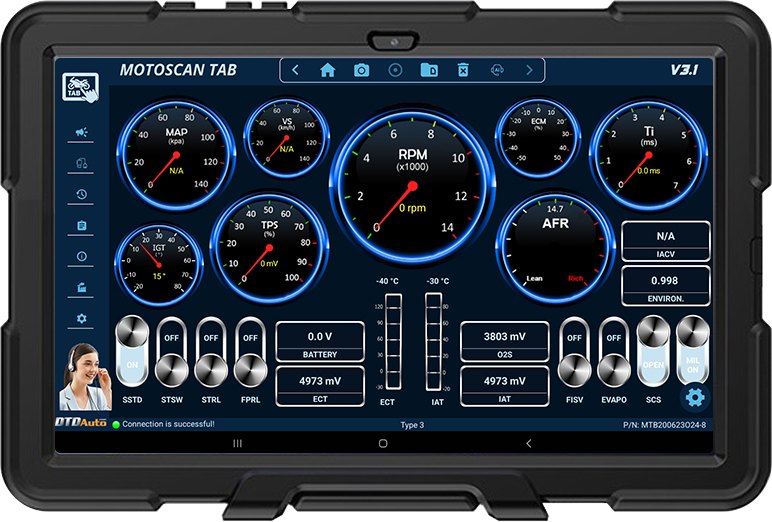

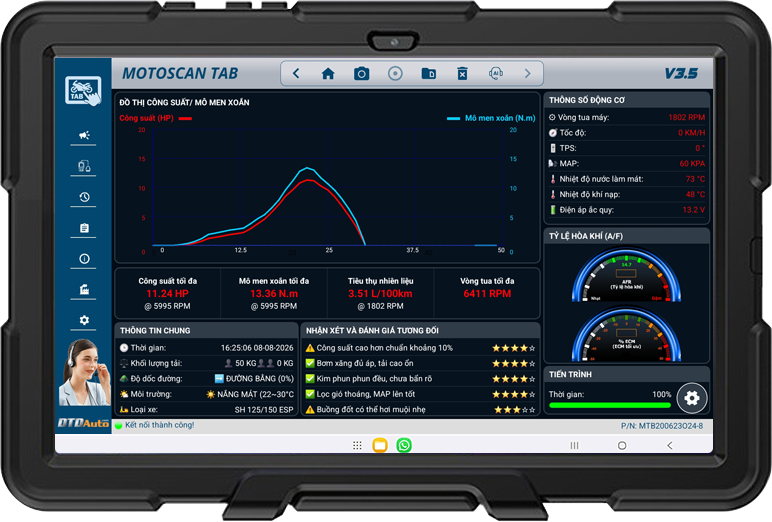

- Chẩn đoán bằng phân tích dữ liệu hiện hành và kích hoạt cơ cấu chấp hành
     + Điện áp & góc mở cảm biến vị trí bướm ga
     + Điện áp & nhiệt độ cảm biến nhiệt độ khí nạp
     + Điện áp & áp suất cảm biến áp suất khí nạp
     + Điện áp & nhiệt độ cảm biến ECT & EOT (nhiệt độ động cơ)
     + Điện áp cảm biến khí thải Oxy
     + Giá trị áp suất khí quyển
     + Tốc độ động cơ
     + Tốc độ xe
     + Tốc độ bánh xe phía trước và phía sau (với xe có ABS)
     + Trạng thái bơm xăng
     + Góc đánh lửa sớm
     + Thời gian phun nhiên liệu
     + Tín hiệu khởi động
     + Tín hiệu trạng thái chân chống phụ (chân chống bên cạnh)
     + Trạng thái cảm biến Hall
     + Trạng thái tín hiệu ra từ ECM điều khiển Van hệ thống kiểm soát bay hơi nhiên liệu EVAP
     + Trạng thái tín hiệu ra từ ECM điều khiển Rơ le khởi động
     + Trạng thái tín hiệu ra từ ECM điều khiển Van PCV
     + Trạng thái tín hiệu ra từ ECM điều khiển Van IACV
     + Trạng thái tín hiệu ra từ ECM điều khiển đèn báo lỗi MIL
     + Trạng thái nối (-) hoặc không nối (-) của tín hiệu SCS
     + Trạng thái mở của van không tải (IACV) kiểu mô tơ bước hoặc cuộn dây điện từ
     + Trạng thái bộ sấy cảm biến khí thải Oxy
     + Trạng thái tay phanh
     + Trạng thái đèn báo chế độ Start& Stop
     + Trạng thái nút chế độ Start&Stop
     + Trạng thái nút khởi động
     + Trạng thái định vị ban đầu của động cơ
     + Trạng thái chiều quay trục cơ khi dừng máy

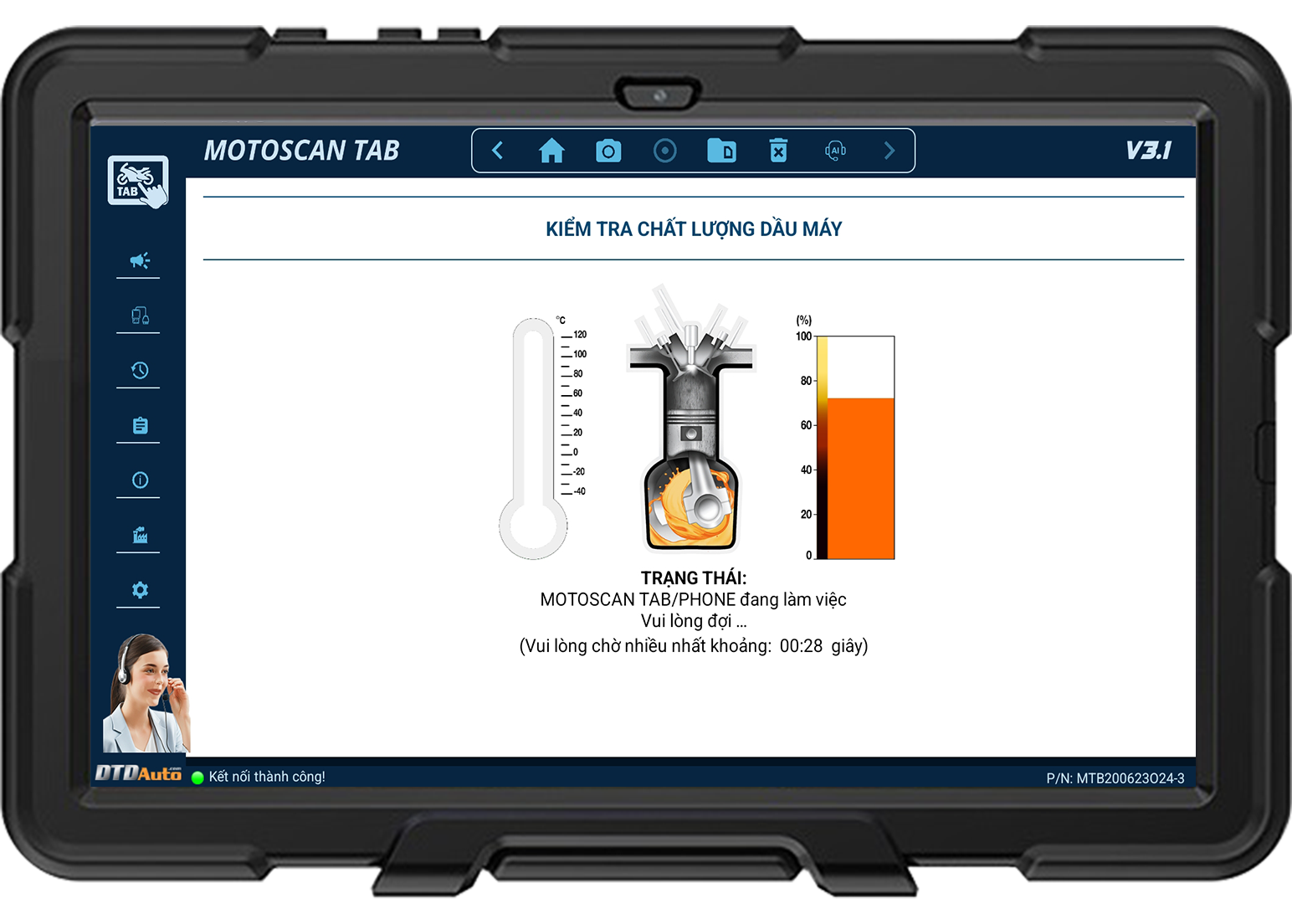

     + Trạng thái áp suất dầu bôi trơn tối thiểu
     + Lệnh dừng động cơ từ hệ thống xử lý tín hiệu
     + Điện áp ắc quy/Điện áp máy phát điện
     + Dòng điện ắc quy
     + Hệ số tối ưu môi trường của ECM ở vòng lặp kín
     + Hệ số tối ưu nhiên liệu của ECM ở vòng lặp kín
     + Chế độ vòng lặp tối ưu tỷ lệ hòa khí
     + Mã lỗi và số lượng mã lỗi
     + Và một số thông số khác vv..

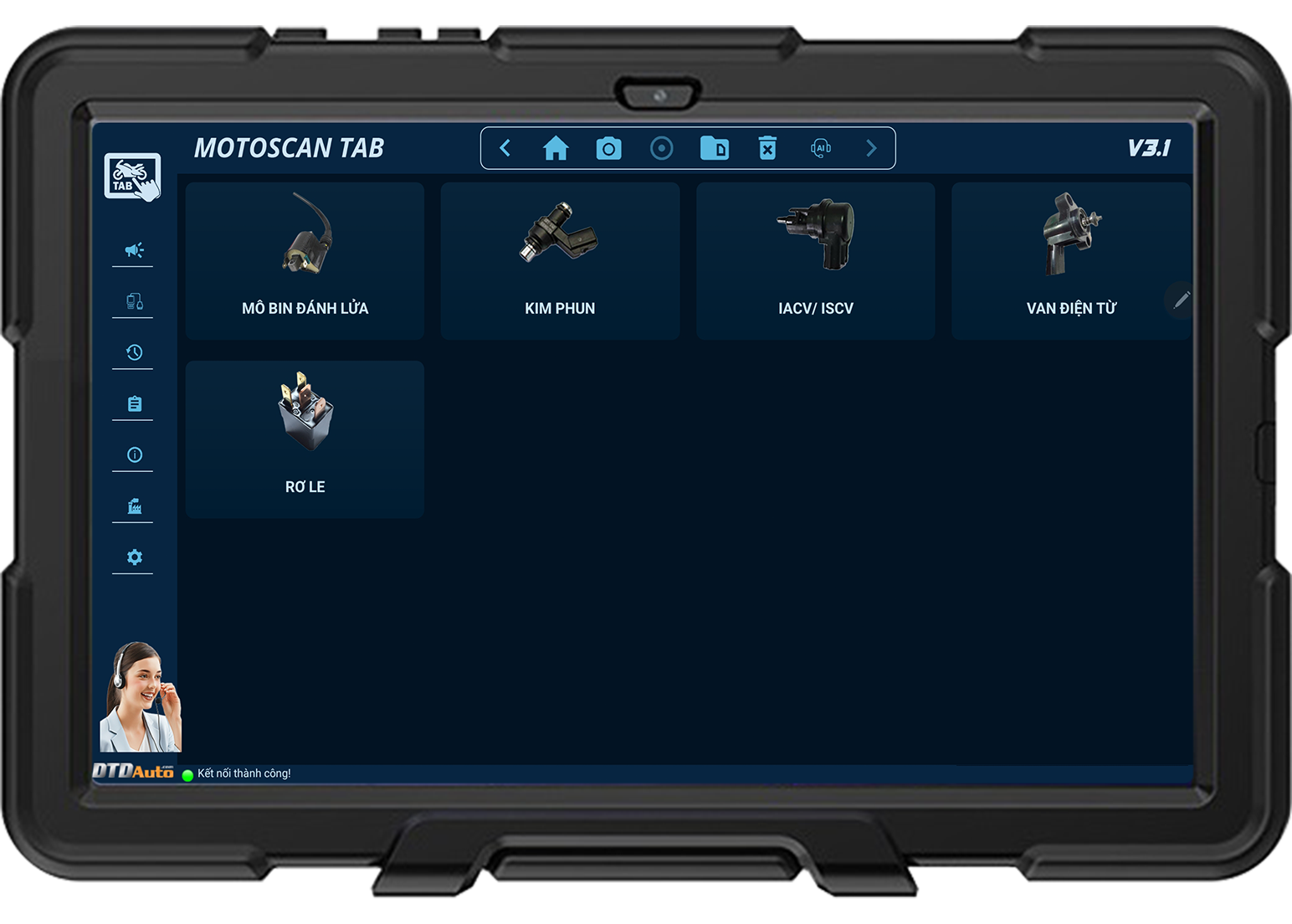

- Kích hoạt và reset cơ cấu chấp hành: bơm xăng, kim phun, bugi đánh lửa, van IACV (ISCV), cuộn tạo nhiệt cảm biến O2, bơm nước, quạt gió, đèn chiếu sáng pha/cos, đèn cảnh báo FI, đèn cảnh báo ABS, đèn báo IMMO, đèn báo START&STOP, đèn báo áp suất dầu máy, van VVA, reset vị trí ban đầu của trục cơ…

B. CHỨC NĂNG THỨ 2: SỬA CHỮA LỖI

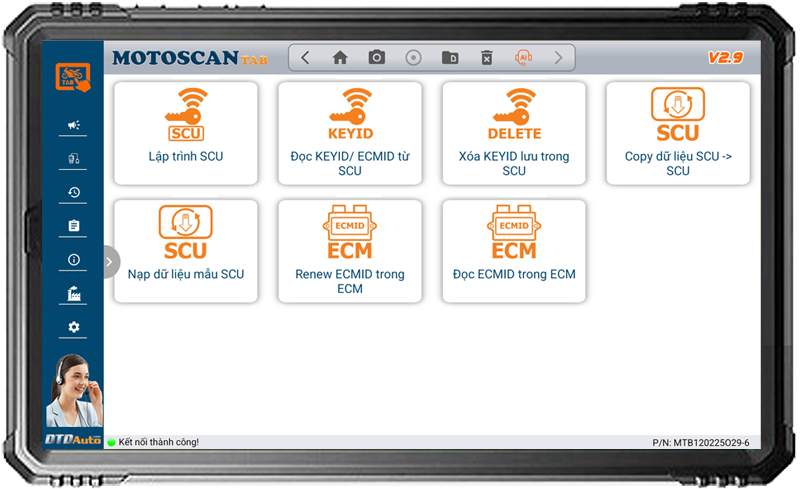

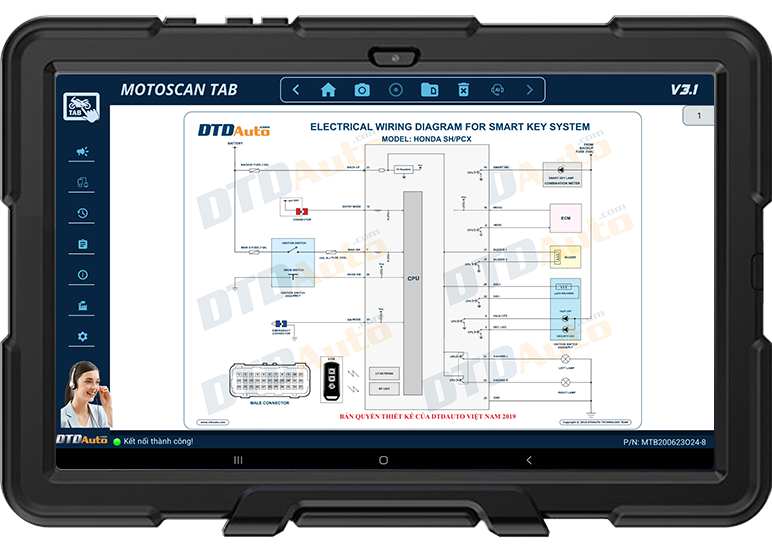

2.1 Tự động lập trình hệ thống Smart key trực tiếp với SCU cho các nhà sản xuất: HONDA, YAMAHA, SUZUKI:

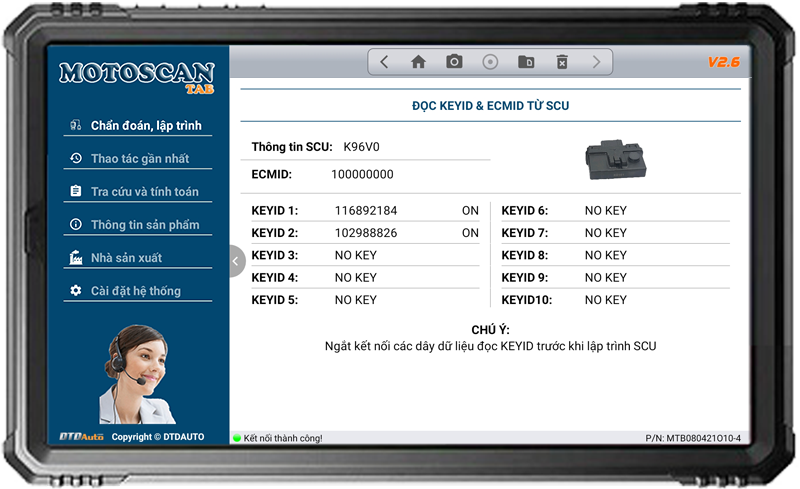

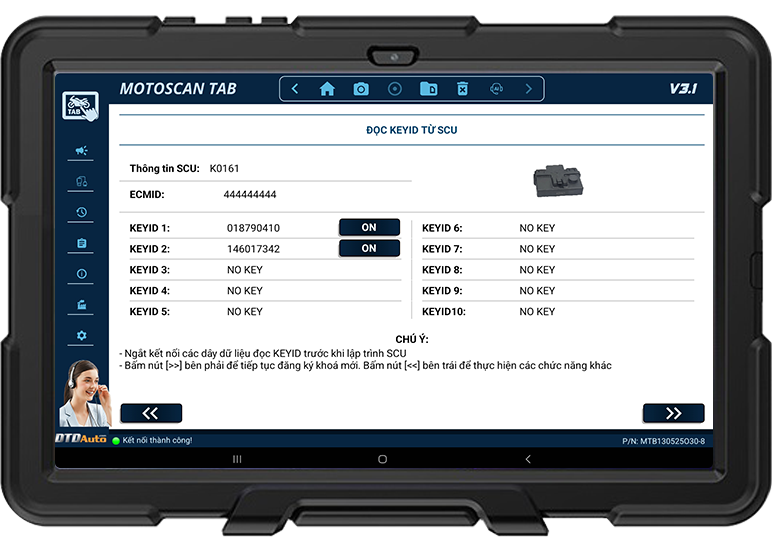

- Đọc KEYID# và ECMID từ SCU để làm chìa khóa mới khi mất hết các chìa khóa và đồng bộ SCU với ECM

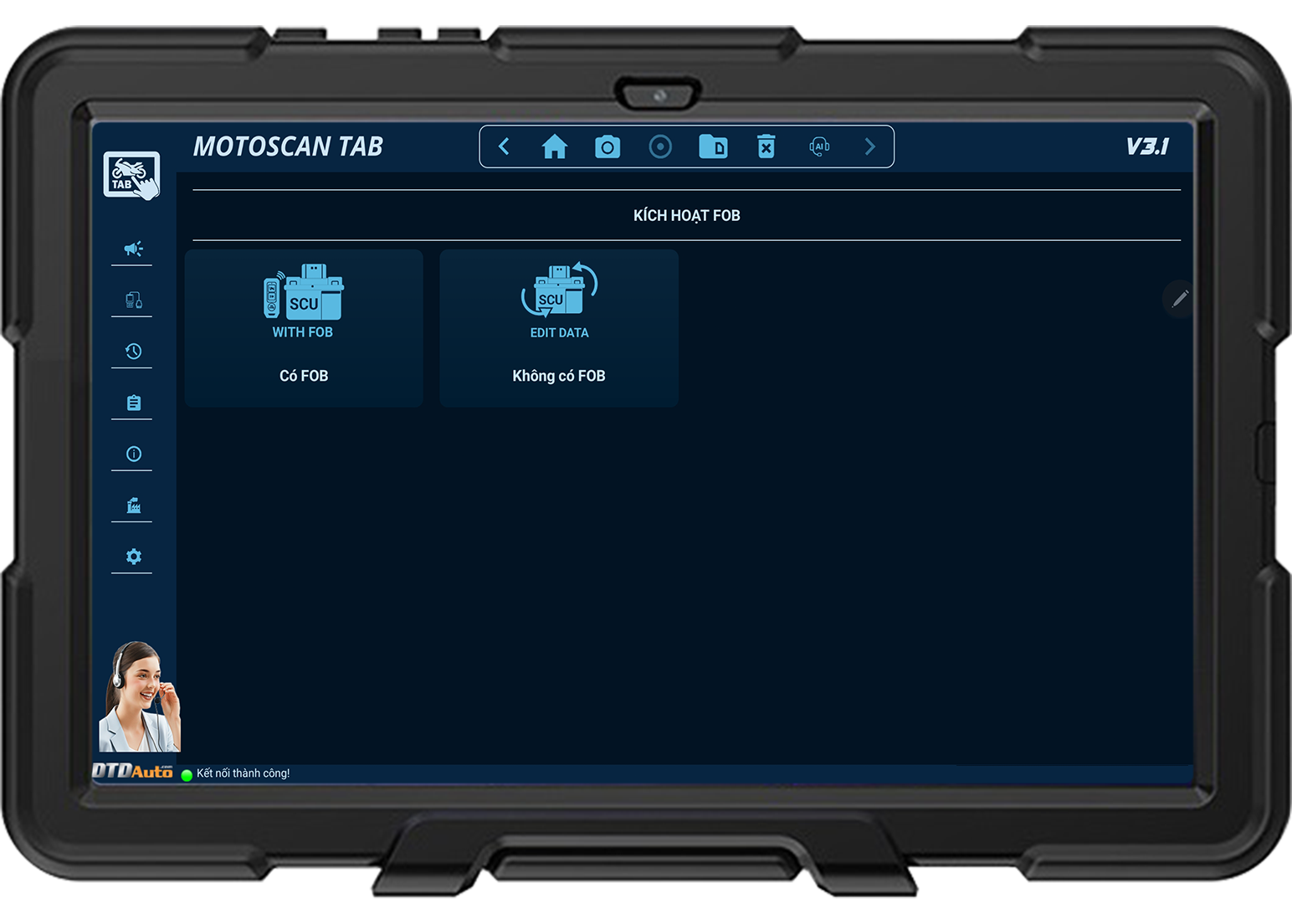

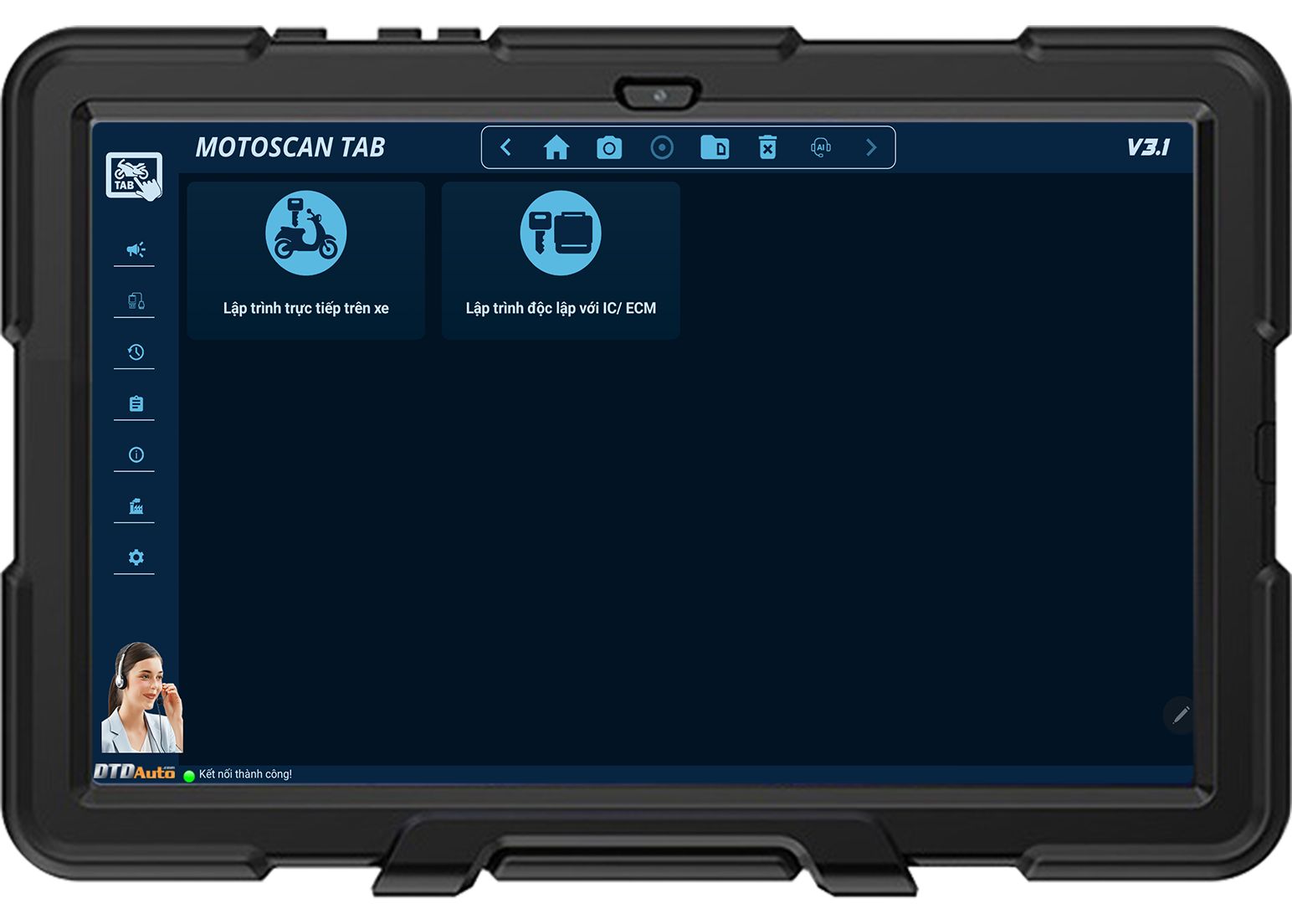

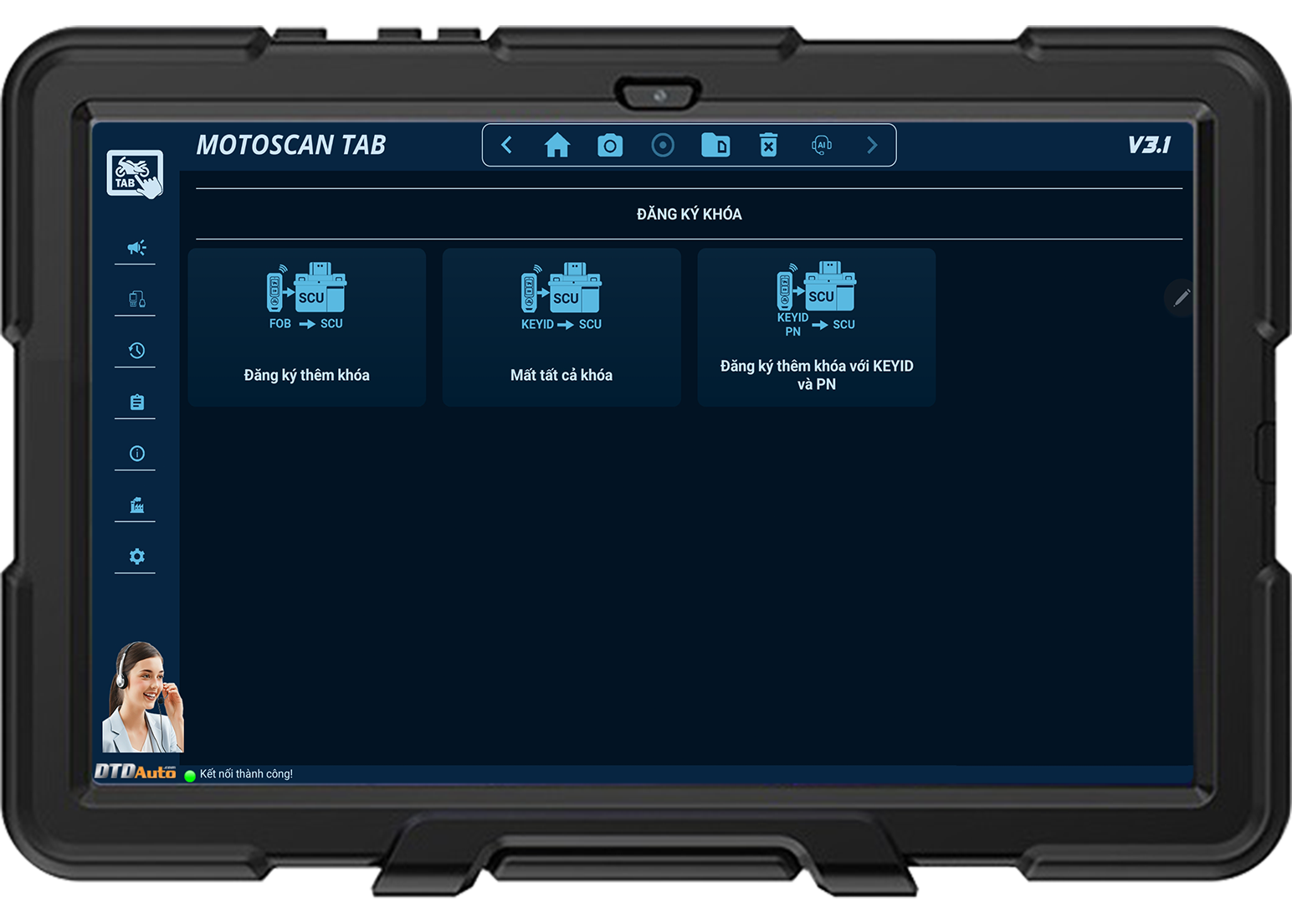

- Lập trình chìa khóa trực tiếp trên xe hoặc lập trình không có xe (SCU không cần lắp trên xe) cho các trường hợp:

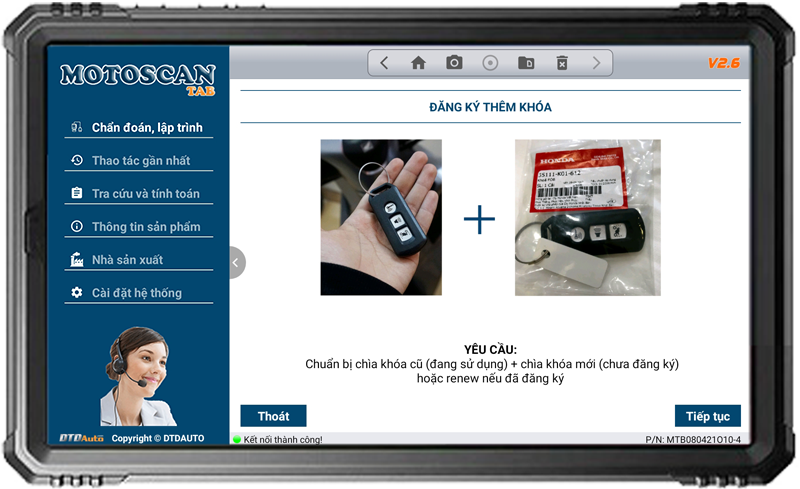

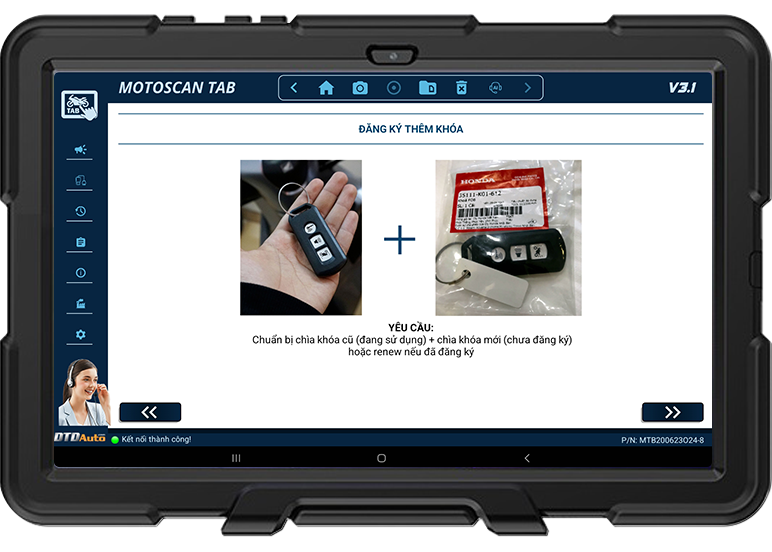

     + Đăng ký thêm FOB# cho tất cả các trường hợp
     + Đăng ký FOB# khi mất tất cả FOB#
     + Xóa KEYID trong bộ nhớ SCU
     + Đồng bộ SCU và ECM cho tất cả các trường hợp

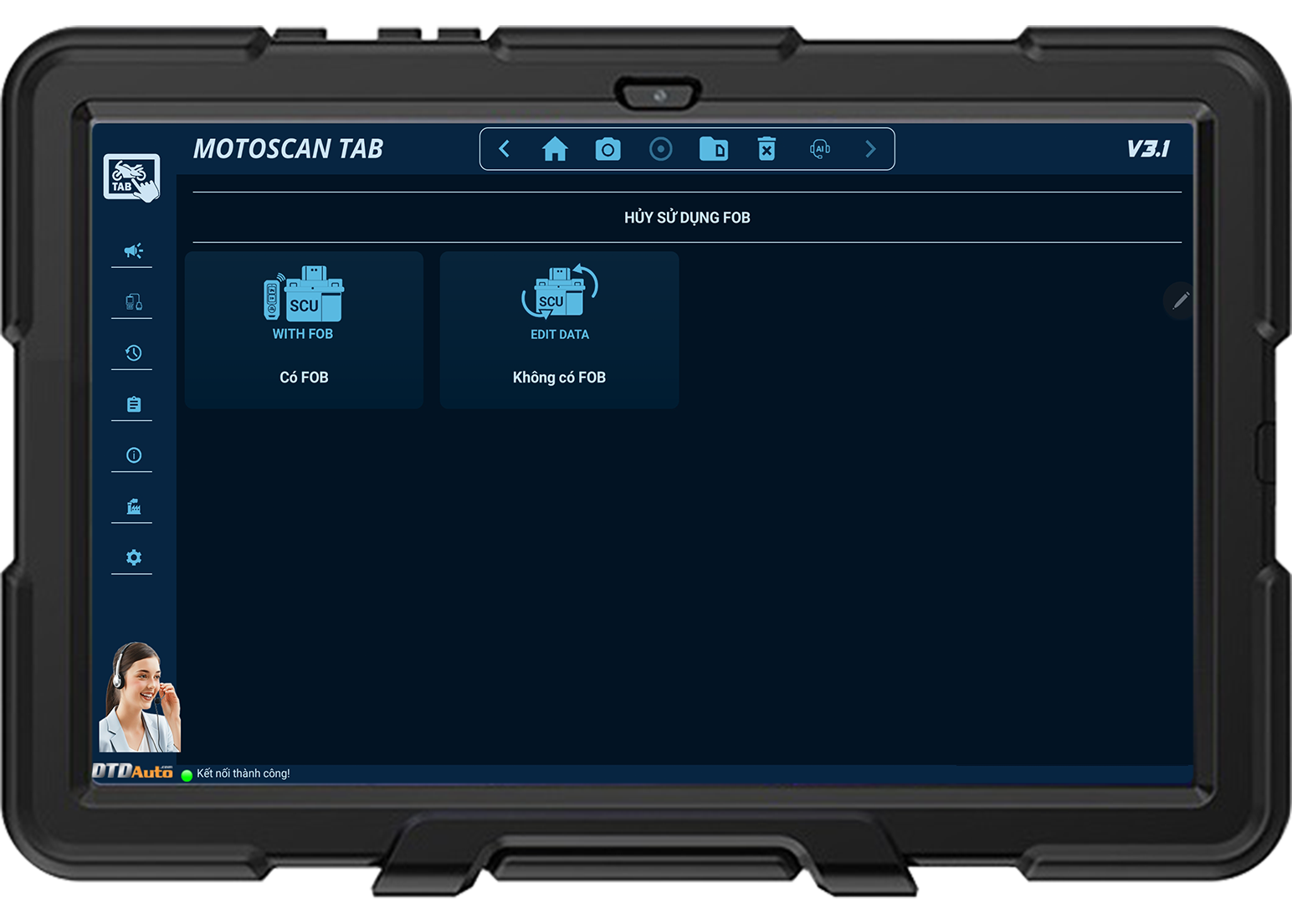

     + Hủy sử dụng mã FOB# trong SCU khi mất FOB#
     + Kiểm tra FOB# và SCU
     + Hiển thị trạng thái KEY (ON/OFF)
     + Hiển thị thông tin SCU

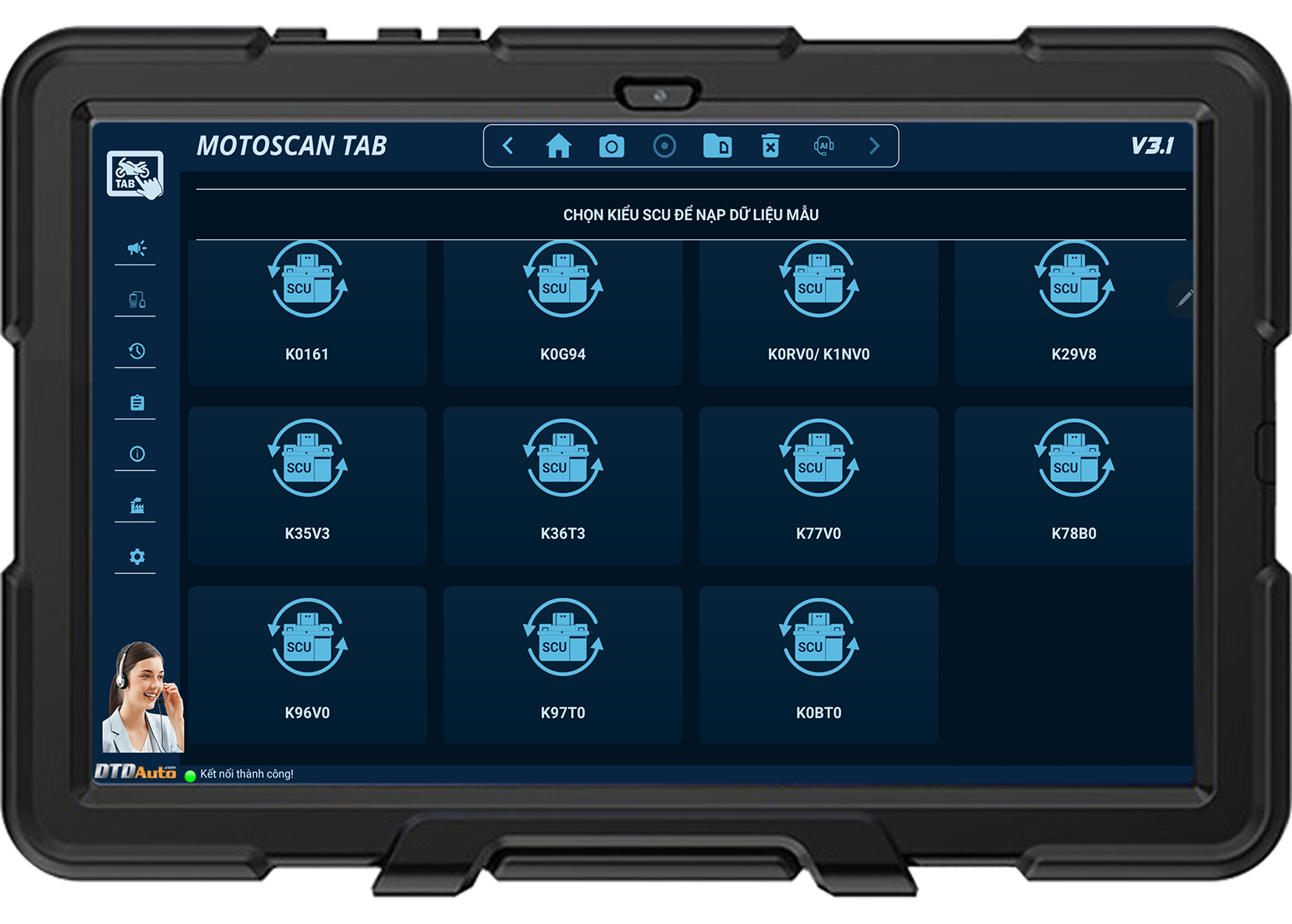

- Nạp lại dữ liệu mẫu cho SCU của các xe HONDA (chức năng này sử dụng để sửa chữa phần mềm bên trong khi SCU bị lỗi dữ liệu)
- Copy dữ liệu SCU nguồn sang SCU đích cho tất cả xe Smart key: HONDA, YAMAHA, SUZUKI (Chức năng này sử dụng để sửa chữa, hoán đổi SCU khi bị lỗi phần cứng hoặc phần mềm)

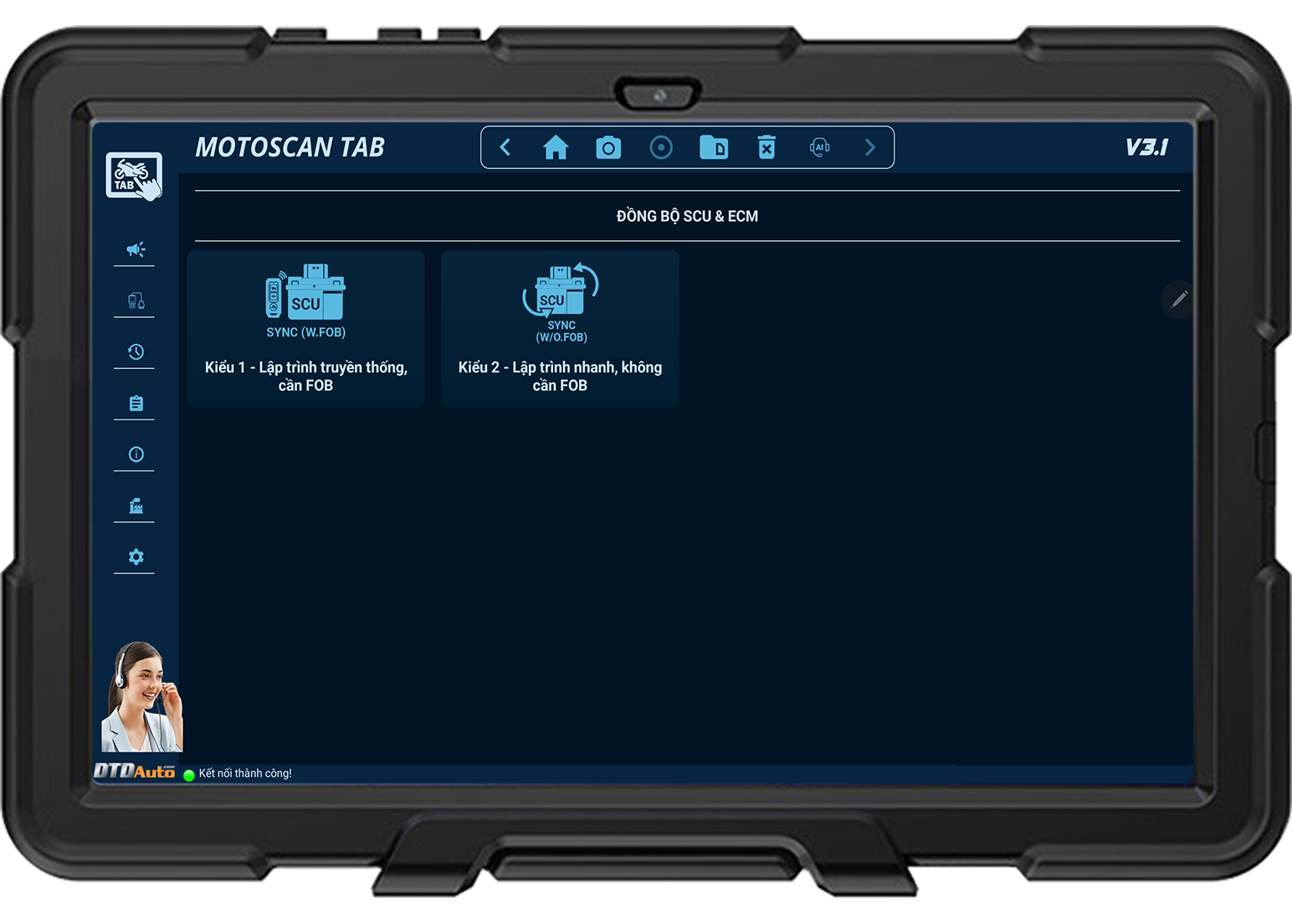

- Đồng bộ nhanh SCU & ECM (không dùng FOB) cho các xe SH, PCX, X-ADV... và các xe tương đương.
Danh sách các xe hỗ trợ và các xe có SCU tương tự:
- HONDA: SH 125/150/125D/150D/SM, SH 300i ABS, PCX, SH MODE , LEAD, AIR BLADE, VISION, ADV, X-ADV, FORZA, SUPER CUB, SCOOPY ESP, CLICK, VARIO
- YAMAHA: JANUS 125, EXCITER 155 VVA, GRANDE, NVX 125, NVX 155 Camo, NVX 155 ABS, AEROX, LEXI S, NMX, NMAX, SMAX, XMAX, TMAX, QBIX 125, QBIX 125 S, QBIX 125 ABS
- SUZUKI: GSX R150

2.2 Lập trình chìa khóa, đọc mã chìa khóa bảo mật điện tử cho các xe PIAGGIO/VESPA (và các hãng xe GILERA, APRILIA, DERBI, PEUGEOT dùng chung ECU) từ thế hệ bộ chế hòa khí sử dụng IC: AC13I, AC191, AC19I, AC20I, AC21I, AC23I, AC24I, AC25I, AC27I, AC32I, AC5I, AC8I, ACI600, AC601, ACI602, ACI603, ACI604, ACI605, ACI606, ACII, AC2I, AC5I, AC8I, AC13I đến các thế hệ ECM: MIU1, MIU2, MIU G3/RIU1, MIU4, PGN04/PGS02/PGR04/ PGS05/PGS06/PGT01
Đăng ký chìa khóa mới khi mất hết các chìa, đăng ký thêm chìa khóa… bằng các phương pháp: KEY to IMMO hoặc IMMO to KEY

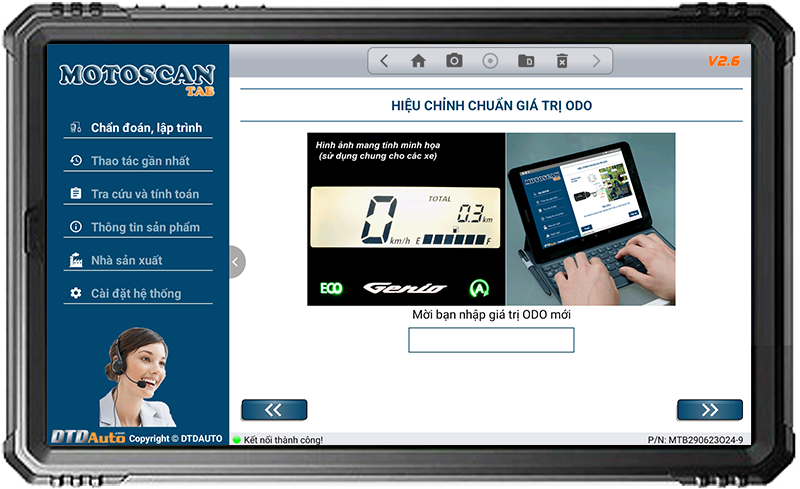

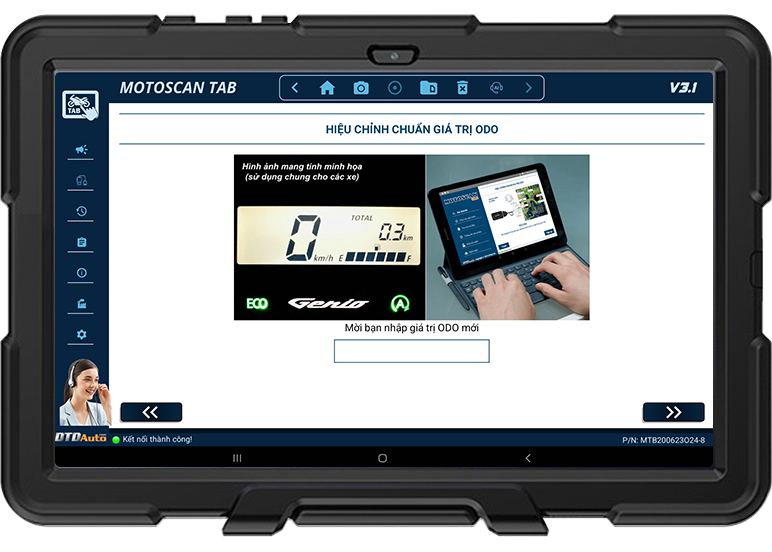

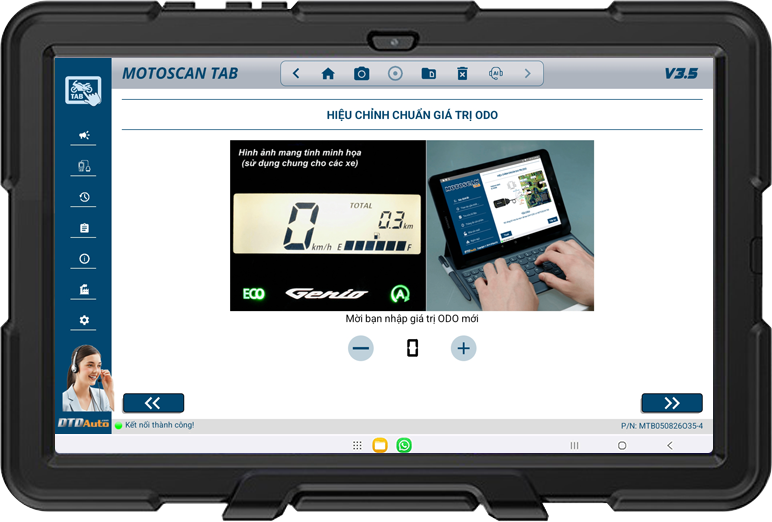

2.3 Lập trình, hiệu chỉnh chuẩn Công tơ mét điện tử, phục hồi lại dữ liệu gốc công tơ mét
- HONDA: AIR BLADE (2013-2019), AIR BLADE 2020, CBR 250, FUTURE NEO Fi, FUTURE X Fi, LEAD (2013-2019), LEAD 2020, PCX (2008-2013), PCX (2014-2017), PCX 2018, PCX HYBRID, SH 300i, SH MODE (2013-2019), SH 125/150/125D/150D/SM (2013-2017), SH 125/150/125D/150D/SM (2018-2019), SH 125/150/125D/150D/SM (2020), SCOOPY, MSX, VARIO 150, WINNER, WINNER X, X-ADV, DYLAN, ZOOMER X (2013-2017), ZOOMER X (2018-2020), SONIC, WAVE 125 (Thái Lan), CLICK (2012-2014), CLICK (2014-2017) CLICK (2018-2020), VARIO (2014-2017), VARIO (2018-2020)
- YAMAHA: AEROX, LEXI S, LATTE, FREGO, NVX, NMAX, NMX, MT-15, JANUS, TFX, EXCITER (2014-2018), EXCITER (2019-2020), ACRUZO, , FZ 150, FZ 150i, GRANDE, NOUVO SX, NOUVO LX, YZF-R3, R15
- PIAGGIO: Medley 125, Medley 150, Medley 125 ABS, Medley 150 ABS,Liberty ABS, Liberty 125 3V PGN04, Liberty 150 3V PGN04, Liberty 125 3V PGT01, Liberty 150 3V PGT01, Liberty 125 3V PGS02/PGR04/PGS05/PGS06, Liberty 150 3V PGS02/PGR04/PGS05/PGS06, Liberty ABS PGS06
- VESPA: Primave 125 PGN04, Primave 150 PGN04, Sprint 125 3V PGN04, Sprint 150 3V PGN04, Sprint 125 3V PGT01, Sprint 150 3V PGT01, Sprint 125 3V PGS02/PGR04/PGS05/PGS06, Sprint 150 3V PGS02/PGR04/PGS05/PGS06
Biên tập, giải mã dữ liệu, chuyển đổi thông tin trong EEPROM tự động

2.4 Nạp lại và nâng cấp phần mềm ECM (firmware) cho các xe:
- HONDA: AIR BLADE 125, LEAD 125, SH MODE, VISION 110, VISION ESP*
- PIAGGIO/VESPA (và các hãng xe GILERA, APRILIA, DERBI, PEUGEOT dùng chung ECU): từ thế hệ bộ chế hòa khí sử dụng IC AC19I, AC20I, AC24I, AC25I, AC27I, AC32I, AC191, AC201 đến các thế hệ ECM MIU G3/RIU1, ECM PGN04/PGS02/PGR04/PGS05/PGS06/PGT01 và ECM PGQ16*
- YAMAHA: NVX*
Chú ý: Các chức năng có dấu (*) có thể được nghiên cứu và cập nhật trong tương lai
Khởi tạo mới, sửa chữa lỗi dữ liệu, nạp lại phần mềm và nâng cấp phiên bản MCU, EEPROM. Đặc biệt MOTOSCAN có thể tự động sửa chữa, phục hồi lại các ECM nói trên khi bị hỏng, lỗi phần mềm do nạp sai phần mềm, nạp lỗi, đang nạp bị mất điện bằng các máy Trung Quốc, máy nhà sản xuất đang lưu hành trên thị trường

2.5 Lập trình hiệu chỉnh hệ số điều khiển bên trong ECM:

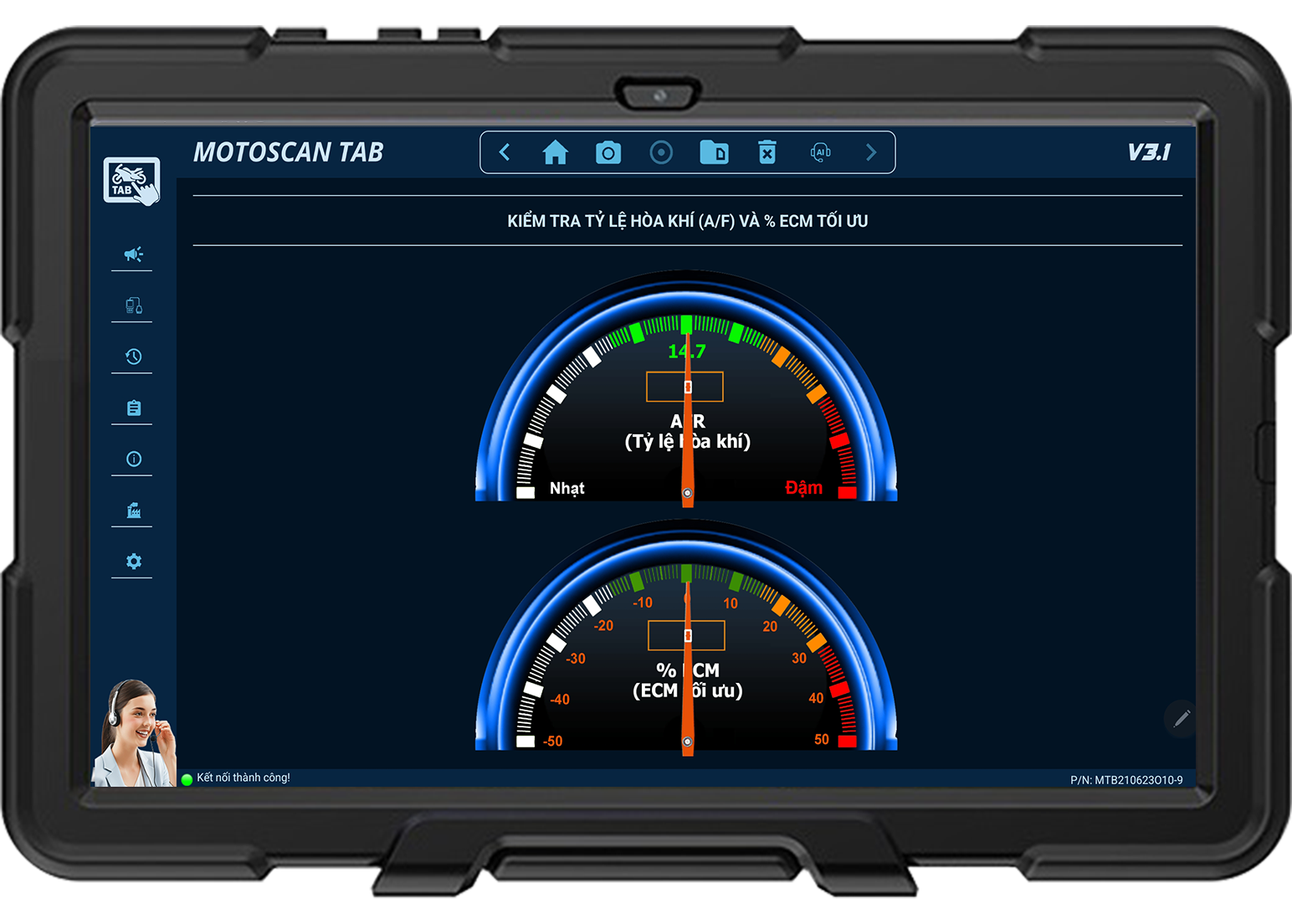

- Hiệu chỉnh tỷ lệ hoà khí (A/F): YAMAHA, PIAGGIO/VESPA (và các hãng xe GILERA, APRILIA, DERBI, PEUGEOT dùng chung ECU), SYM
- Hiệu chỉnh tỷ lệ hoà khí (A/F): bằng phương pháp remap code để tuning ECM. Nạp phần mềm ECM tùy chọn do người dùng tự biên tập theo ý muốn cá nhân cho các xe HONDA: AIR BLADE 110, AIR BLADE 125/150, DREAM 110i, FUTURE X FI, FUTURE 125 FI, SH 125/150, SONIC 150, WINNER 150, WINNER X, FUTURE X 2019, FUTURE 2014 -2017, LEAD 110, LEAD 125, MSX, MONKEY 125i, PS, SCR 110, SCOOPY-I, SONIC 150, SH 125i/150i (nhập khẩu), SH 125/150 ESP, SH 300I, SH MODE, SUPER CUB 50 2019, SUPRA, WAVE 125, WAVE 125-i (Thái Lan), CLICK, VARIO, VISION 110, SCR 110, WAVE 100i, WAVE 125/ 125i, WAVE RSX FI, WINNER 150, WINNER X
- Reset về giá trị gốc cấu hình ECM xe: HONDA, YAMAHA, PIAGGIO/VESPA (và các hãng xe GILERA, APRILIA, DERBI, PEUGEOT dùng chung ECU)…
- Offset vị trí điểm 0 (zero), cài đặt dải cảm biến vị trí bướm ga các xe PIAGGIO/VESPA (và các hãng xe GILERA, APRILIA, DERBI, PEUGEOT dùng chung ECU) có ECM MIUG3, PGN04, PGT01, PGS02/PGR04/PGS05/PGS06, PGQ16
- Đồng bộ điều khiển Van khí không tải (IACV): HONDA, YAMAHA, PIAGGIO/VESPA (và các hãng xe GILERA, APRILIA, DERBI, PEUGEOT dùng chung ECU), KYMCO…
- Hiệu chỉnh thời gian mở Ti của kim phun và tốc độ không tải: YAMAHA, SYM
- Tạo mới, sửa chữa lỗi dữ liệu, nâng cấp phiên bản MCU, EEPROM
- Cài đặt chế độ độ cao hoạt động hiện hành của xe (một số xe YAMAHA)

2.6 Kiểm tra lỗi linh kiện bên trong ECM (đây là chức năng ECU tester, chức năng này là tùy chọn từ người dùng có nhu cầu mua thêm)
Kiểm tra chất lượng ECU cho các xe HONDA, YAMAHA, PIAGGIO/ VESPA, SYM (tùy chọn theo đơn đặt hàng)
Danh sách các xe hỗ trợ và các xe có ECM tương tự (danh sách xe sẽ tiếp tục được cập nhật):
- HONDA: AIR BLADE 2008-2010, LEAD 110 (Trước 2012),LEAD 110 (2012), AIR BLADE 2011-2012, VISION 2011-2012, FUTURE X FI, FUTURE NEO FI, FUTURE 125 FI, WAVE 110i (Xe Thái Lan), WAVE 125i (Xe Thái Lan), WAVE RSX FI, WAVE RSX FI AT
- YAMAHA: NOUVO SX, EXCITER 150 (2015-2018), JUPITER, SIRIUS

2.7 Kiểm tra cảm biến Hall CKP và IACV/ ISCV (chức năng này là tùy chọn từ người dùng có nhu cầu mua thêm)
Sử dụng cho tất cả các xe của HONDA, YAMAHA, PIAGGIO/ VESPA

2.8 Giả lập các tín hiệu input/ output của các ECU để hỗ trợ chẩn đoán lỗi và sửa chữa phần cứng ECU

C. CHỨC NĂNG THỨ 3: DỤNG CỤ ĐO
3.1 Đo, đánh giá nhanh dung lượng và chất lượng ắc quy trên xe
3.2 Đánh giá trạng thái nạp điện và đánh giá chất lượng máy phát, tiết chế
3.3 Đo tỷ lệ hòa khí A/F để đánh giá mức tiêu thụ nhiên liệu tức thời
3.4 Đo hệ số % tối ưu của ECM để đánh giá mức độ hoạt động và chất lượng của ECM hiện hành

D. CHỨC NĂNG THỨ 4: TRA CỨU DỮ LIỆU SỬA CHỮA
4.1 Tra cứu từ viết tắt, chân tín hiệu các hệ thống: ECM, SCU, ACU, ODO, IMMO, SMART KEY
4.2 Tra cứu đồ mạch điện: sơ đồ nguyên lý, sơ đồ lắp ráp, reset đèn cảnh báo
4.3 Tra cứu quy trình tháo lắp, sửa chữa, bảo dưỡng cơ khí
4.4 Cập nhật thiết bị và dữ liệu qua internet

BẢNG CHỨC NĂNG CHI TIẾT

Chú ý:
: chức năng có trong MOTOSCAN TAB
: chức năng sẽ có thể được nghiên cứu và cập nhật trong tương lai


ĐỌC/
XÓA
LỖI
KHÔI
PHỤC
ECU
XEM
T.SỐ
HIỆN HÀNH
K.HOẠT
RESET
CƠ CẤU
CHẤP
HÀNH
AAREMAP,ATUNINGAECMAAA KIỂM
TRA
A/F

CÀI
ĐẶT
ĐIỂM 0
CHO TPS
CHẨN
ĐOÁN
NÂNG
CAO
K.TRA
C.LƯỢNG/
D.LƯỢNG
ẮC QUY
K.TRA
TÌNH TRẠNG
NẠP MÁY
PHÁT ĐIỆN
ĐO
TỐC ĐỘ
ĐỘNG CƠ
LẬP
TRÌNH
LẠI
MCU/
EEPROM
LẬP
TRÌNH
CHÌA
KHÓA
(IMMO/
SMARTKEY)
LẬP
TRÌNH
ODO

PHỎNG
TÍN
HIỆU
ECM
THÔNG
TIN
ECM
                 ECM  CODE                  A/F RATIO ON/OFF
AIR BLADE (08-10) ECM code: 38770–KVG–V21
ECM code: 38770–KVG–A31
IACV
AIR BLADE (11-12) ECM code: 38770–KVG–V42
ECM code: 38770–KVG–V41

AIR BLADE (13-17) ECM code: K66A–V01–VN01
AIR BLADE (18-20) ECM code: K66G–VG1–V01
ECM code: K66G–VE1–NO SMK
ECM code: K1FA–V01–V11
ECM code: K1GA–V01–V11
EVAPO
Smartkey
CB150R (2017-2019)

CB300R (2017-2019)

CB650R (2019-2021)
CBR250
CBR650R (2019-2021)
CB650F (2019-2021)
CBR650F (2019-2021)
CB500X (2019-2021)
CBR500R (2019-2021)
CB500F (2019-2021)
CBR50RR (2019-2021)
CBR150R (2019-2021)
CLICK         ECM code: 38770–KVB–T03
CLICK-i
CLICK 125/150 ECM code: K60S–T71–TH01
ECM code: K59R–C01–CA01
SMK
Smartkey
DYLAN
DREAM 110i   ECM code: 38770–K76–T62
ECM code: 38770– KZV–A61

FORZA
Smartkey
FUTURE NEO FI
FUTURE X FI ECM code: 38770–K03–M01
ECM code: 38770–G90–V02
ECM code: 38770–KYZ–G01

FUTURE 125 FI ECM code: 38770–K03–M01
ECM code: 38770–G90–V02
ECM code: 38770–KYZ–G01

GENIO (2019-2021)
LEAD 110 ECM code: 38770–GGE–901
ECM code: 38770–GGE–941
IACV
LEAD 125 ECM code: K12H–931–V01
ECM code: K12K–V11–V01
ECM code: K12M–V91–V01
ECM code: K12K–V01–V01–SMK
EVAPO
Smartkey
MSX (14-16) ECM code: 38770–K26–901
ECM code: 3877–K26–911

MONKEY 125i         ECM code: 38770–K0F–T01
MSX (17-19)   ECM code: 38770–K26–B13
ECM code: 38770–K26–C31

PCX (08-15)
PCX (16-19) ECM code: K36S–T31–TH01
Smartkey
PCX HYBRID
PS ECM code: 16400–KTF–982
ECM code: 16400–KTF–641
ECM code: 16400–KTG–641
ECM code: 16400–KTG–982
ECM code: 16400–KTG–921
IACV
O2
SH 125/150i (Italia) ECM code: 16400–KTF–982
ECM code: 16400–KTF–641
ECM code: 16400–KTG–641
ECM code: 16400–KTG–982
ECM code: 16400–KTG–921
IACV
O2
SH 125/150 ESP ECM code: K77A–V01–V11
ECM code: K77A–V11–V01
ECM code: K78A–V01–V01
ECM code: K78A–V11–V01
ECM code: K01J–611–V01
ECM code: K02K–701–V01
SMK
Smartkey
SH 300i ECM code: 16400–KTW–B02 IACV
O2
SH 300i ABS ECM code: 16400–KTW–B02 IACV
O2

Smartkey
SH MODE ECM code: K29K–961–V01
ECM code: K29M–V81–V01
EVAPO
SMK

Smartkey
SCR 110 ECM code: 38770–GFM–902 IACV
SCOOPY
Smartkey
SCOOPY-i ECM code: 38770–KYT–901
SONIC ECM code: 38770–K56–N01
SUPER CUB C125 ECM code: 38770–GBJ–M53
Smartkey
SUPRA   ECM code: 38770–KYZ–713
VARIO ECM code: K59K–T11–TH01
ECM code: K59F–A01–IN01
ECM code: K60K–B31–IN01
ECM code: K60R–B61–IN01
ECM code: K60R–B71–IN01
SMK
Smartkey
VISION ECM code: 38770–KZL–E12
ECM code: 38770–KZL–E13
ECM code: 38770–KZL–E71
ECM code: K44P–V81–V01
SMK
VISION ESP ECM code: K44F–V01–VN01
ECM code: K44P–V91–V01

Smartkey
WAVE RSX FI ECM code: 38770–K90–V02
ECM code: 38770–G90–V02
ECM code: 38770–KYZ–G01

WAVE RSX FI AT
WINNER 150 ECM code: 38770–K56–V01
WINNER X ECM code: 38770–K56R–V51
WAVE 110i ECM code: 38770–K03–A61
ECM code: 38770–K03–H01
ECM code: 38770–K58–T81
ECM code: 38770–K58–TC1

WAVE 125
(Thái Lan)
ECM code: 38770–KYZ–V71
ECM code: 38770–KYZ–T03

WAVE 125i ECM code: 38770–KYZ–V71
ECM code: 38770–KYZ–T03

X-ADV
Smartkey
ZOOMER
HONDA FI khác
HONDA
chế hòa khí cơ khí

ĐỌC/
XÓA
LỖI
KHÔI
PHỤC
ECU
XEM
T.SỐ
HIỆN HÀNH
K.HOẠT
RESET
CƠ CẤU
CHẤP
HÀNH
AAREMAP,ATUNINGAECMAAA KIỂM
TRA
A/F

CÀI
ĐẶT
ĐIỂM 0
CHO TPS
CHẨN
ĐOÁN
NÂNG
CAO
K.TRA
C.LƯỢNG/
D.LƯỢNG
ẮC QUY
K.TRA
TÌNH TRẠNG
NẠP MÁY
PHÁT ĐIỆN
ĐO
TỐC ĐỘ
ĐỘNG CƠ
LẬP
TRÌNH
LẠI
MCU/
EEPROM
LẬP
TRÌNH
CHÌA
KHÓA
(IMMO/
SMARTKEY)
LẬP
TRÌNH
ODO

PHỎNG
TÍN
HIỆU
ECM
THÔNG
TIN
ECM
ECM CODE A/F RATIO ON/OFF
BEVERLY125 MIUG1/MIUG2/MIUG3
BEVERLY 300 MIUG1/MIUG2/MIUG3
BEVERLY 350 MIUG1/MIUG2/MIUG3
FLY 125 MIUG1/MIUG2/MIUG3
FLY 150 MIUG1/MIUG2/MIUG3
FLY 125 3V MIUG1/MIUG2/MIUG3
FLY 150 3V MIUG1/MIUG2/MIUG3
FLY 125 AC19I/20I
FLY 150 AC 19I/20I
FLY 125 AC 191/201
FLY 150 AC 191/201
FLY AC II/AC2I/
AC5I/AC8I

LIBERTY 125 3V PGN04/PGS02/PGR04/ PGS05/PGS06/PGT01
LIBERTY 150 3V MIUG1/MIUG2/MIUG3
LIBERTY 150 3V PGN04/PGS02/PGR04/ PGS05/PGS06/PGT01
LIBERTY 125 AC19I/20I
LIBERTY 150 AC19I/20I
LIBERTY 125 AC191/201
LIBERTY 150 AC191/201
LIBERTY AC II/
AC2I/AC5I/AC8I

LIBERTY ABS PGS06
MEDLEY 125 ABS
MEDLEY 150 ABS
MEDLEY 125 PGQ16       đang cập nhật... đang cập nhật...
MEDLEY 150 PGQ16       đang cập nhật... đang cập nhật...
X10 125 MIUG1/MIUG2/MIUG3
X10 350 MIUG1/MIUG2/MIUG3
PIAGGIO FI khác
PIAGGIO
chế hòa khí cơ khí

ĐỌC/
XÓA
LỖI
KHÔI
PHỤC
ECU
XEM
T.SỐ
HIỆN HÀNH
K.HOẠT
RESET
CƠ CẤU
CHẤP
HÀNH
AAREMAP,ATUNINGAECMAAA KIỂM
TRA
A/F

CÀI
ĐẶT
ĐIỂM 0
CHO TPS
CHẨN
ĐOÁN
NÂNG
CAO
K.TRA
C.LƯỢNG/
D.LƯỢNG
ẮC QUY
K.TRA
TÌNH TRẠNG
NẠP MÁY
PHÁT ĐIỆN
ĐO
TỐC ĐỘ
ĐỘNG CƠ
LẬP
TRÌNH
LẠI
MCU/
EEPROM
LẬP
TRÌNH
CHÌA
KHÓA
(IMMO/
SMARTKEY)
LẬP
TRÌNH
ODO

PHỎNG
TÍN
HIỆU
ECM
THÔNG
TIN
ECM
ECM CODE A/F RATIO ON/OFF
VESPA 946 125
3V MIUG1/MIUG2/MIUG3

VESPA 946 150 3V MIUG1/MIUG2/MIUG3
GTS 125 MIUG1/MIUG2/MIUG3
GTS 150 MIUG1/MIUG2/MIUG3
LXV 125 3V MIUG1/MIUG2/MIUG3
GTS 125 ABS MIUG1/MIUG2/MIUG3
GTS 300 ABS MIUG1/MIUG2/MIUG3
LT125 3V MIUG1/MIUG2/MIUG3
LT150 3V MIUG1/MIUG2/MIUG3
LX125 MIUG1/MIUG2/MIUG3
LX 125 AC19I/AC20I
LX 125 AC191/AC201
LX 125 ACII/AC2I/
AC5I/AC8I

LX 150 MIUG1/MIUG2/MIUG3
LX 125 3V MIUG1/MIUG2/MIUG3
LX 150 3V MIUG1/MIUG2/MIUG3
LX 150 AC19I/AC20I
LX 150 AC191/AC201
LX 150 ACII/AC2I/
AC5I/AC8I

LX 125 3V PGN04/PGS02/PGR04/ PGS05/PGS06/PGT01

LX 150 3V PGN04/PGS02/PGR04/ PGS05/PGS06/PGT01

LXV 125 2V MIUG1/MIUG2/MIUG3
LXV 125 3V MIUG1/MIUG2/MIUG3
LXV 150 3V MIUG1/MIUG2/MIUG3
PRIMAVE 125 MIUG1/MIUG2/MIUG3
PRIMAVE 150 MIUG1/MIUG2/MIUG3
PRIMAVE 125 PGN04/PGS02/PGR04/ PGS05/PGS06/PGT01

PRIMAVE 150 PGN04/PGS02/PGR04/ PGS05/PGS06/PGT01

PRIMAVERA ABS
S125 MIUG1/MIUG2/MIUG3
S150 MIUG1/MIUG2/MIUG3
S125 3V MIUG1/MIUG2/MIUG3
S150 3V MIUG1/MIUG2/MIUG3
SPRINT 125 3V PGN04

SPRINT 150 3V PGN04

SPRINT ABS
VESPA FI khác
VESPA
chế hòa khí cơ khí

ĐỌC/
XÓA
LỖI
KHÔI
PHỤC
ECU
XEM
T.SỐ
HIỆN HÀNH
K.HOẠT
RESET
CƠ CẤU
CHẤP
HÀNH
AAREMAP,ATUNINGAECMAAA KIỂM
TRA
A/F

CÀI
ĐẶT
ĐIỂM 0
CHO TPS
CHẨN
ĐOÁN
NÂNG
CAO
K.TRA
C.LƯỢNG/
D.LƯỢNG
ẮC QUY
K.TRA
TÌNH TRẠNG
NẠP MÁY
PHÁT ĐIỆN
ĐO
TỐC ĐỘ
ĐỘNG CƠ
LẬP
TRÌNH
LẠI
MCU/
EEPROM
LẬP
TRÌNH
CHÌA
KHÓA
(IMMO/
SMARTKEY)
LẬP
TRÌNH
ODO

PHỎNG
TÍN
HIỆU
ECM
THÔNG
TIN
ECM
ECM CODE A/F RATIO ON/OFF
ADDRESS 110cc
HAYATE 125 SS
UA 125-T
VIVA 115
GSX R150
GZ150-A
EN150-A
THUNDER 150/150S
IMPLUSE
RAIDER 150
SATRIA (2017-2021)
STAR RS 125 EFI
STAR SR 170 ABS
SUZUKI FI khác
SUZUKI
chế hòa khí cơ khí

ĐỌC/
XÓA
LỖI
KHÔI
PHỤC
ECU
XEM
T.SỐ
HIỆN HÀNH
K.HOẠT
RESET
CƠ CẤU
CHẤP
HÀNH
AAREMAP,ATUNINGAECMAAA KIỂM
TRA
A/F

CÀI
ĐẶT
ĐIỂM 0
CHO TPS
CHẨN
ĐOÁN
NÂNG
CAO
K.TRA
C.LƯỢNG/
D.LƯỢNG
ẮC QUY
K.TRA
TÌNH TRẠNG
NẠP MÁY
PHÁT ĐIỆN
ĐO
TỐC ĐỘ
ĐỘNG CƠ
LẬP
TRÌNH
LẠI
MCU/
EEPROM
LẬP
TRÌNH
CHÌA
KHÓA
(IMMO/
SMARTKEY)
LẬP
TRÌNH
ODO

PHỎNG
TÍN
HIỆU
ECM
THÔNG
TIN
ECM
ECM CODE A/F RATIO ON/OFF
ATTILA-V SMART IDLE
ELIZABETH SMART IDLE
ELIZABETH 110
ELIZABETH 2014
ELIZABETH 20 năm
ELIZABETH SMART
FANCY
JOYRIDE
SHARK 125
SHARK 125 CBS
SHARK MINI 125 EFI
SHARK MINI 125 SPORT
STAR
PASSING EFI
POWER EFI
VENUS EFI
VENUS 125 EFI
VENUS 125 CBS
VENUS 125 SMART IDLE
SYM FI khác
SYM
chế hòa khí cơ khí

ĐỌC/
XÓA
LỖI
KHÔI
PHỤC
ECU
XEM
T.SỐ
HIỆN HÀNH
K.HOẠT
RESET
CƠ CẤU
CHẤP
HÀNH
AAREMAP,ATUNINGAECMAAA KIỂM
TRA
A/F

CÀI
ĐẶT
ĐIỂM 0
CHO TPS
CHẨN
ĐOÁN
NÂNG
CAO
K.TRA
C.LƯỢNG/
D.LƯỢNG
ẮC QUY
K.TRA
TÌNH TRẠNG
NẠP MÁY
PHÁT ĐIỆN
ĐO
TỐC ĐỘ
ĐỘNG CƠ
LẬP
TRÌNH
LẠI
MCU/
EEPROM
LẬP
TRÌNH
CHÌA
KHÓA
(IMMO/
SMARTKEY)
LẬP
TRÌNH
ODO

PHỎNG
TÍN
HIỆU
ECM
THÔNG
TIN
ECM
ECM CODE A/F RATIO ON/OFF
ACRUZO DELUXE
ACRUZO STANDARD
AEROX
Smartkey
CUXI
GRANDE DELUXE
GRANDE STD
GRANDE STD. 2019
GRANDE DUL. 2019
EXCITER 150 GP     đang cập nhật...
EXCITER 150 RC     đang cập nhật...
EXCITER MOVISTAR     đang cập nhật...
EXCITER CAMO     đang cập nhật...
EXCITER GP 2019
EXCITER RC 2019
EXCITER MON. 2019
EXCITER DOX. 2019
EXCITER MOV. 2019
EXCITER 150i 2019
FREEGO 2019
FREEGO S 2019
FZ1 FAZER
FZ 150
FZ 150I GP
FZ 150I MOVISTAR
FZ-S
JANUS STANDARD
JANUS DELUXE
Smartkey
JANUS PREMIUM
Smartkey
JUPITER FI GRAVITA
JUPITER FI GREEN
JUPITER FI GP
JUPITER FI RC
LATTE 2019
LEXI
Smartkey
LUVIAS GTX FI
LUVIAS FI
NM-X
Smartkey
NMAX
Smartkey
NOZZA
NOZZA LIMITED
NOUVO LX
NOUVO SX RC
NOUVO SX STD
NOUVO SX GP
NVX 125 DELUXE
Smartkey
NVX 155 STANDARD
NVX 155 ABS
Smartkey
M-SLAZ (2016-2018)
MT-03 (2015-2019)
MT-15 (2016-2021)
MT-25 (2015-2019)
R15
SIRIUS RC FI
SMAX
Smartkey

FZ-S
TMAX
Smartkey
TFX
QBIX
Smartkey
YBR
YZF-R3
YZC
YAMAHA FI khác
YAMAHA
chế hòa khí cơ khí

ĐỌC/
XÓA
LỖI
KHÔI
PHỤC
ECU
XEM
T.SỐ
HIỆN HÀNH
K.HOẠT
RESET
CƠ CẤU
CHẤP
HÀNH
AAREMAP,ATUNINGAECMAAA KIỂM
TRA
A/F

CÀI
ĐẶT
ĐIỂM 0
CHO TPS
CHẨN
ĐOÁN
NÂNG
CAO
K.TRA
C.LƯỢNG/
D.LƯỢNG
ẮC QUY
K.TRA
TÌNH TRẠNG
NẠP MÁY
PHÁT ĐIỆN
ĐO
TỐC ĐỘ
ĐỘNG CƠ
LẬP
TRÌNH
LẠI
MCU/
EEPROM
LẬP
TRÌNH
CHÌA
KHÓA
(IMMO/
SMARTKEY)
LẬP
TRÌNH
ODO

PHỎNG
TÍN
HIỆU
ECM
THÔNG
TIN
ECM
ECM CODE A/F RATIO ON/OFF
PEOPLE S FI
PEOPLE 16 FI
MANY MACAROL FI
MANY FI
LIKE FI
JOCKEY FI
KYMCO FI khác
KYMCO
chế hòa khí cơ khí


ĐỊA CHỈ VÀ PHẠM VI ỨNG DỤNG


- Thiết bị phù hợp với thợ sửa chữa thế hệ trẻ yêu thích công nghệ, không thích công cụ cầm tay truyền thống, đơn điệu, cổ điển và nhàm chán
- Các bạn đam mê công nghệ Muti-Media, Big data, IoT..hiển thị đồ họa đẹp, tra cứu phong phú, ấn tượng và kết nối đa phương tiện
- Một thiết bị kiểm tra an toàn cho các hội câu lạc bộ mô tô và xe cá nhân

THÔNG SỐ KỸ THUẬT

- Hệ điều hành: Android
- Màn hình hiển thị: 10.1 inch hoặc lớn hơn
- Giao thức kết nối: Bluetooth
- Kích thước (DàixRộngxCao): 23x26x13 cm (không bao gồm máy tính bảng) hoặc 25x30x17 cm (bao gồm máy tính bảng)
- Trọng lượng: 2.5 kg (không bao gồm máy tính bảng) hoặc 4 kg (bao gồm máy tính bảng)
(Hiện tại chúng tôi cung cấp máy tính bảng Samsung A7)

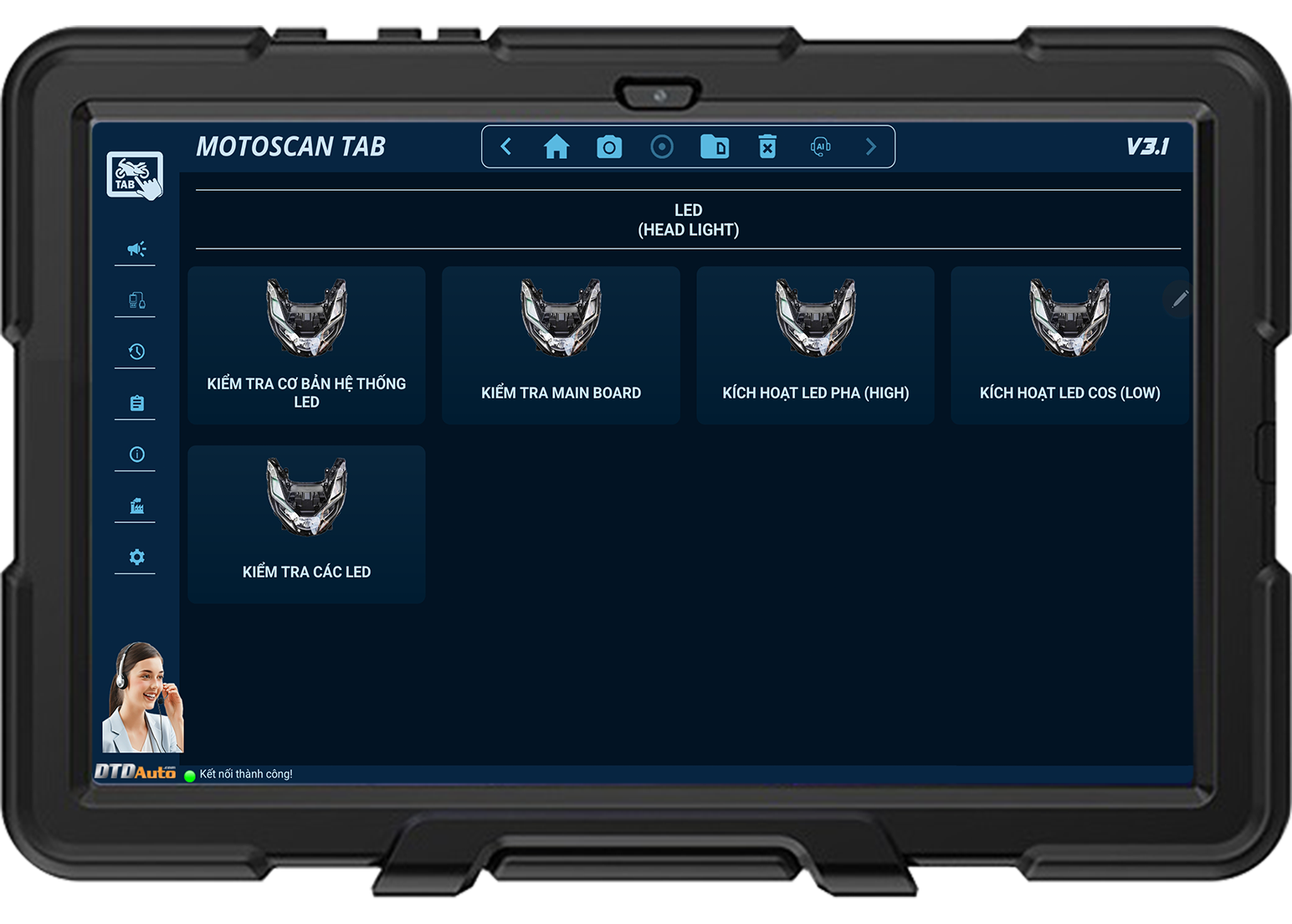

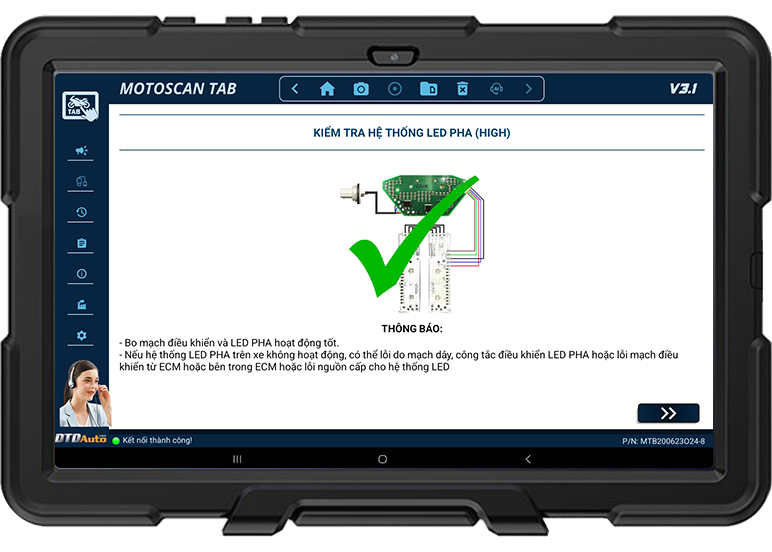

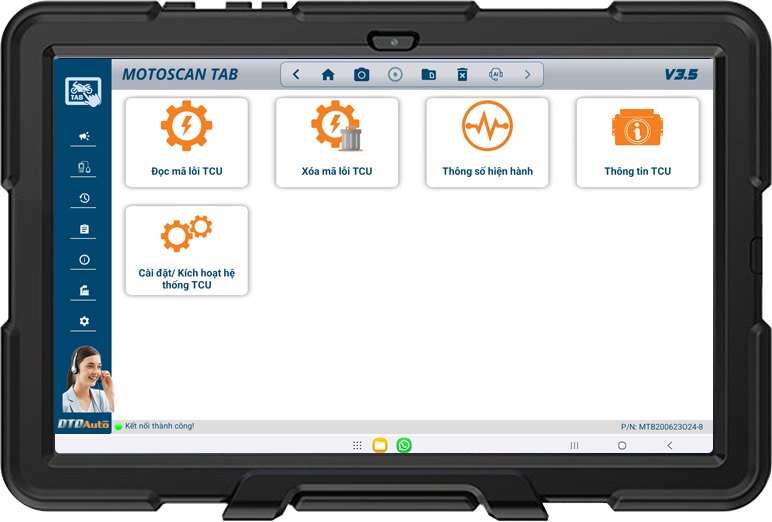

MỘT SỐ HÌNH ẢNH GIAO DIỆN THAM KHẢO


MOTOSCAN TAB hiệu chỉnh A/F và khôi phục các chức năng của ECM ACG trở về nguyên bản của nhà sản xuất

MOTOSCAN TAB cứu hộ, phục hồi lại ECM ACG trở về nguyên bản của nhà sản xuất

MOTOSCAN TAB kiểm tra hoạt động và lỗi bên trong ECU xe SH, PS nhập khẩu

MOTOSCAN TAB đo điện áp và xung điện

MOTOSCAN TAB hiệu chỉnh chuẩn giá trị ODO

MOTOSCAN TAB kiểm tra chất lượng và chức năng bên trong ECM

MOTOSCAN TAB kiểm tra cảm biến Hall CKP của các loại xe máy

MOTOSCAN TAB kiểm tra van điều khiển khí không tải

Kết nối MOTOSCAN TAB với hệ thống ABS

Những tiện ích và chức năng mới trên MOTOSCAN TAB

Đọc, xóa mã lỗi và chẩn đoán nâng cao hệ thống động cơ trên MOTOSCAN TAB

Hiển thị thông số hiện hành trên MOTOSCAN TAB

Chức năng lập trình tự động SMARTKEY HONDA trên MOTOSCAN TAB

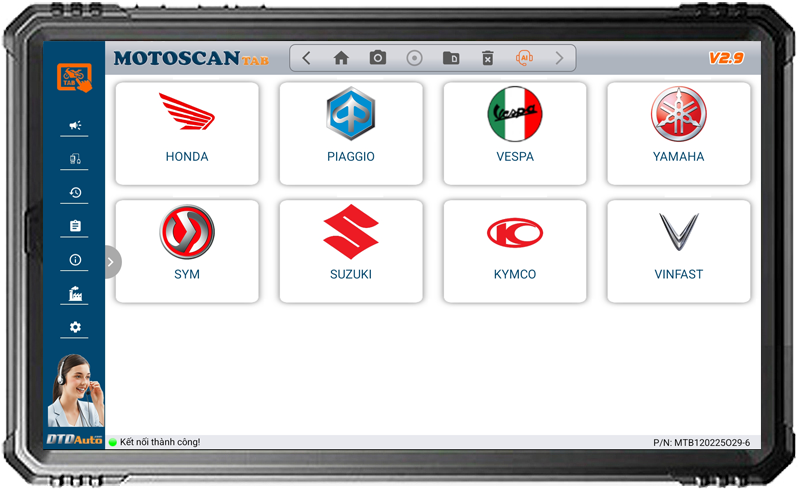

Tổng quan chức năng MOTOSCAN TAB

Đăng ký và kích hoạt bản quyền sử dụng MOTOSCAN TAB


HƯỚNG DẪN CẬP NHẬT PHẦN MỀM CHO MOTOSCAN TAB


Video hướng dẫn cập nhật MOTOSCAN TAB

GÓI SẢN PHẨM

GÓI MOTOSCAN TAB TIÊU CHUẨN
(đã bao gồm trong gói sản phẩm)
STT MÃ SỐ MÔ TẢ HÌNH ẢNH
1
Bộ chuyển đổi điện tử MOTOSCAN TAB
2
Phần mềm MOTOSCAN TAB cài đặt trên máy tính bảng
(máy tính bảng của khách hàng hoặc cung cấp bởi DTDAuto phụ thuộc vào gói sản phẩm đặt hàng)
3 MTB08-DLC01
Cáp dữ liệu
Sử dụng để xác định lỗi, xem thông số hiện hành, kích hoạt cơ cấu chấp hành và hiệu chỉnh các tham số thông qua giắc DLC (giao thức truyền thông K-line)
4 MTB08-DLC02
Cáp dữ liệu cho YAMAHA (giao thức truyền thông CAN BUS)
Sử dụng để xác định lỗi hệ thống ABS
5 MTB08-DLC03
Cáp lập trình phần mềm ECM cho HONDA, PIAGGIO/ VESPA
6 MTB08-SIM
Cáp mô phỏng tín hiệu ECM
7 MTB08-SP02
Cáp lập trình hệ thống Smart key cho HONDA
Sử dụng cho HONDA: SH, PCX, X-ADV…
8 MTB08-VS02
Cáp lập trình hệ thống Smart key cho HONDA
Sử dụng cho HONDA VISION 2021
9 MTB08-LV02
Cáp lập trình hệ thống Smart key cho HONDA
Sử dụng cho HONDA: AIR BLADE, LEAD, VISION, VARIO, CLICK
10 MTB08-YS02
Cáp lập trình hệ thống Smart key cho YAMAHA/SUZUKI
11 MTB08-ODO1
Cáp ODO cho các đồng hồ có EEPROM là loại 93CXX và 24CXX
12 MTB08-ODO2
Cáp ODO cho YAMAHA: NVX, JANUS, TFX
13 MTB08-ODO3
Cáp ODO cho PIAGGIO/ VESPA
14 MTB08-TEST
Cáp dữ liệu kiểm tra ắc quy và máy phát điện
15 MTB08-UPD
Cáp cập nhật
Sử dụng để cập nhật và nâng cấp phần mềm
16 MTB08-POWER
Cáp nguồn 12V/ DC
17
Bộ chuyển đổi nguồn 220V/AC sang 12V/ DC
18
Cáp nối dài cho:
- Cáp K-line
- Cáp nguồn
- Cáp YAMAHA
- Cáp SH2020
19
Cầu chì dự phòng
20
Tặng 1 năm sử dụng miễn phí phần mềm MOTODATA cài đặt trên máy tính hoặc điện thoại
21
Hướng dẫn sử dụng nhanh
22
Túi đựng thiết bị
24
Hộp giấy đựng thiết bị


GÓI BỔ SUNG CHỨC NĂNG

TÙY CHỌN CÁP LẬP TRÌNH SMART KEY CHO YAMAHA TMAX
(không bao gồm trong giá của gói MOTOSCAN TAB tiêu chuẩn)
STT MÃ CÁP MÔ TẢ HÌNH ẢNH
1 TB08-TMAX
Lập trình hệ thống Smart key cho YAMAHA TMAX


TÙY CHỌN CÁP NÂNG CAO
CHO CHỨC NĂG KIỂM TRA ECU, CẢM BIẾN, CƠ CẤU CHẤP HÀNH
(không bao gồm trong giá của gói MOTOSCAN TAB tiêu chuẩn)
TÙY CHỌN MÃ SỐ MÔ TẢ HÌNH ẢNH
CÁP TÙY CHỌN CHO CHỨC NĂNG KIỂM TRA ECU
GÓI 1 - HONDA (LD09-SCR)
(cho 2 xe)
Kiểm tra ECU cho HONDA LEAD 2009–2011 (mã ECU: 38770-GGE-901), HONDA SCR 110 (mã ECU: 38770-GFM-902)
GÓI 2 - HONDA (LD12-AB08)
(cho 3 xe)

Kiểm tra ECU cho LEAD 2012 (mã ECU: 38770-GGE-941), AIR BLADE 2008 – 2010 (mã ECU: 38770-KVG-V21), WINNER 2015-2018 (mã ECU: 38770-K56-V01)
GÓI 3 - HONDA (AB11-VS11)
(cho 2 xe)
Kiểm tra ECU cho HONDA AIR BLADE 2011 – 2012 (mã ECU: 38770-KVG-V41), HONDA VISION 2011-2012 (mã ECU: 38770-KZL-E71)
GÓI 4 - HONDA (F125-WA10)
(cho 4 xe)
Kiểm tra ECU cho FUTURE 125 (mã ECU: 38770-KYZ-V21), WAVE RSX, WAVE 110, WAVE 125 (mã ECU: 38770-K03-M01)
GÓI 5 - HONDA (WAVE-AT)
(cho 2 xe)
Kiểm tra ECU cho WAVE 110 RSX AT, WAVE 110 AT
(mã ECU: 38770-KWZ-841)
GÓI 6 - HONDA (FUX-NEO)
(cho 2 xe)
Kiểm tra ECU cho FUTURE NEO, FUTURE X
(mã ECU: 38770-KVL-932)
GÓI 12A - HONDA (SH150i-PS)
(cho 2 xe)
Kiểm tra ECU cho SH 125i/150i (2008-2012), PS (2008-2012)
GÓI 12B - HONDA (SH150i-PS)
(cho 2 xe)
Kiểm tra ECU cho SH 125i/150i (2008-2012), PS (2008-2012)
GÓI 7 - YAMAHA (NOV-SI16)
(cho 2 xe)
Kiểm tra ECU cho NOUVO SX (mã ECU: 1DB-H591A-002XC-H591A-00), SIRIUS 2016 (mã ECU: 1FC-H591A-11)
GÓI 8 - YAMAHA (EXCITER 2018)
(cho 1 xe)
Kiểm tra ECU cho EXCITER 2018 (mã ECU: 2ND-H591A-00)
GÓI 9 - YAMAHA (JUPITER-16)
(cho 1 xe)
Kiểm tra ECU cho JUPITER FI (mã ECU: 2VP-H591A-00)
GÓI 10 - YAMAHA (EXCITER-19)
(cho 1 xe)
Kiểm tra ECU cho EXCITER 2019 (mã ECU: 2ND-H591A-20)
CÁP TÙY CHỌN CHO CHỨC NĂNG KIỂM TRA CKP, IACV/ISCV
Sử dụng để kiểm tra cảm biến Hall CKP và IACV/ ISCV cho HONDA, YAMAHA, PIAGGIO/ VESPA


TÀI LIỆU LIÊN QUAN

Máy làm khóa smart key Mất hết chìa khóa Mất hết chìa khóa xe máy Yamaha quét mã lỗi Piaggo vespa Máy tua đồng hồ xe máy Máy đọc mã lỗi xe máy Làm sao để đọc mã lỗi động cơ Máy đọc lỗi ABS Bộ tuning ECU xe Honda Làm sao để kiểm tra cảm biến CKP Máy scan lỗi xe máy Đọc lỗi xe tay ga Honda Yamaha Suzuki Khóa chống trộm Vespa Tải file remap ECU xe máy máy đọc lỗi xe máy OBD Motorscan Motoscan Sự cố xe máy HONDA pgm-fi Lập trình ecu Đọc mã khóa FOB Giả lập và kiểm tra ECU Máy chẩn đoán lỗi xe máy Máy kiểm tra lỗi xe máy Sơ đồ điện xe máy Phần mềm quản lý tiệm sửa chữa xe máy Bộ giả lập tín hiệu ECU Cảm biến nhiệt độ động cơ ECT Hệ thống pgm-fi Cảm biến CKP làm sao reset được mã lỗi khóa từ xe máy sửa khóa từ xe máy hỏng khóa từ xe máy mất chìa khóa xe máy cách sửa khóa Smart key sua chua xe may fi sửa ecu xe máy sửa xe máy fi lỗi xe tay ga doc loi xe may máy xóa lỗi xe máy thiết bị sửa xe máy báo lỗi xe máy may bao loi xe may remap ECU Tuning ECU học sửa xe máy dạy sửa xe máy dạy nghề sửa xe máy dạy nghề sửa xe tay ga tài liệu xe máy tài liệu sua xe FI sơ đồ xe máy sơ đồ mạch điện xe máy
