MOTOSCAN CE - THIẾT BỊ XÁC ĐỊNH LỖI MÔ TÔ, XE MÁY PHUN XĂNG ĐIỆN TỬ

MOTOSCAN CE - THIẾT BỊ XÁC ĐỊNH LỖI MÔ TÔ, XE MÁY PHUN XĂNG ĐIỆN TỬ

Giá tiền: 2,000,000 VND - 9,800,000 VND

MOTOSCAN CE sử dụng để chẩn đoán, kiểm tra, hiệu chỉnh, sửa chữa lỗi hệ thống động cơ, ABS; lập trình smart key, immobiliser, hiệu chỉnh chuẩn và sửa chữa ODO (chức năng ODO là tùy chọn thêm). Sản phẩm được thiết kế với tiêu chí tiết kiệm chi phí, nhưng vẫn hiệu quả và phù hợp đối tượng để anh em thợ còn khó khăn về tài chính vẫn có cơ hội sử dụng các thiết bị có uy tín, chất lượng, giá thành hợp lý.

  • Mã sản phẩm:
  • Xuất xứ:
  • Khối lượng tịnh:
  • Khối lượng:
Mô tả sản phẩm


MOTOSCAN CE - THIẾT BỊ XÁC ĐỊNH LỖI MÔ TÔ, XE MÁY PHUN XĂNG ĐIỆN TỬ

PHIÊN BẢN CẬP NHẬT MỚI NHẤT LÀ NGÀY: 30/09/2021icon
NỘI DUNG GÌ LÀ CẬP NHẬT MỚI HƠN TRONG PHIÊN BẢN NGÀY 30/09/2021?

• Cập nhật nhiều loại mã SCU mới ra cho Honda Smart Key 2021
• Xe PKL mới cho Yamaha R15, MT- 15
• Cập nhật thêm 31 loại xe mới đến 2021 hiệu chỉnh ODO, hỗ trợ hầu hết các loại xe trên thị trường và các xe đọc giá trị ODO hiện hành (với phiên bản hỗ trợ cáp hiệu chỉnh chuẩn ODO)
• Hiệu chỉnh tối ưu cho phần mềm chạy mượt mà, ổn định, chính xác


GIỚI THIỆU CHUNG

- MOTOSCAN phiên bản CE (MOTOSCAN CE) được thiết kế với tiêu chí tiết kiệm chi phí, nhưng vẫn hiệu quả và phù hợp đối tượng để anh em thợ còn khó khăn về tài chính vẫn có cơ hội sử dụng các thiết bị có uy tín, chất lượng, giá thành hợp lý mà chưa có điều kiện sử dụng các phân khúc sản phẩm chuyên nghiệp như MOTOSCAN 7 và phân khúc cao cấp như MOTOSCAN TAB.
- MOTOSCAN CE là công cụ để: chẩn đoán, kiểm tra, hiệu chỉnh, sửa chữa lỗi hệ thống động cơ, ABS; lập trình smart key, immobiliser, hiệu chỉnh chuẩn và sửa chữa ODO (chức năng ODO là tùy chọn thêm) và chức năng tra cứu dữ liệu sửa chữa cho một xưởng sửa chữa xe máy chuyên nghiệp.
- Hỗ trợ các chức năng lập trình, hiệu chỉnh và cài đặt các tham số trong ECU như: lập trình chìa khóa điện tử, lập trình điểm 0 của cảm biến TPS, lập trình tỷ lệ hòa khí (YAMAHA/ SYM), tốc độ không tải và hiệu chỉnh độ rộng xung điều khiển phun nhiên liệu vv...
- Sản phẩm tặng kèm theo 01 năm sử dụng phần mềm MOTODATA (các năm kế tiếp cần gia hạn với phí nếu có nhu cầu sử dụng kế tiếp) để tra cứu dữ liệu sửa chữa nhanh, tiện lợi, thông minh và hướng đối tượng cho hầu hết các loại mô tô, xe máy thế hệ mới phun xăng điện tử PGM-FI của các nhà sản xuất PIAGGIO/VESPA, HONDA, YAMAHA, SUZUKI, SYM, KYMCO. MOTODATA hỗ trợ trên tất cả các nền tảng Android, iOS, Windows cho PC, Laptop, Tablet, Smart phones.
- Đặc biệt MOTODATA tích hợp luôn chức năng quản lý xưởng bên trong.
- Sản phẩm được thiết kế dạng thiết bị cầm tay, nhỏ gọn, sử dụng đơn giản với tiếng Việt. MOTOSCAN CE chuẩn xác về thông số kỹ thuật, phần mềm dữ liệu, chức năng cao cấp mạnh mẽ, hệ thống dịch vụ chuyên nghiệp.

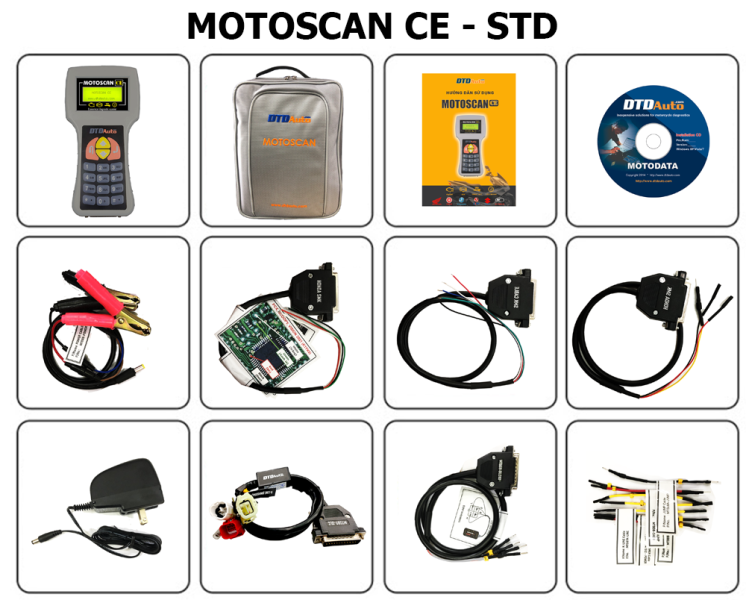

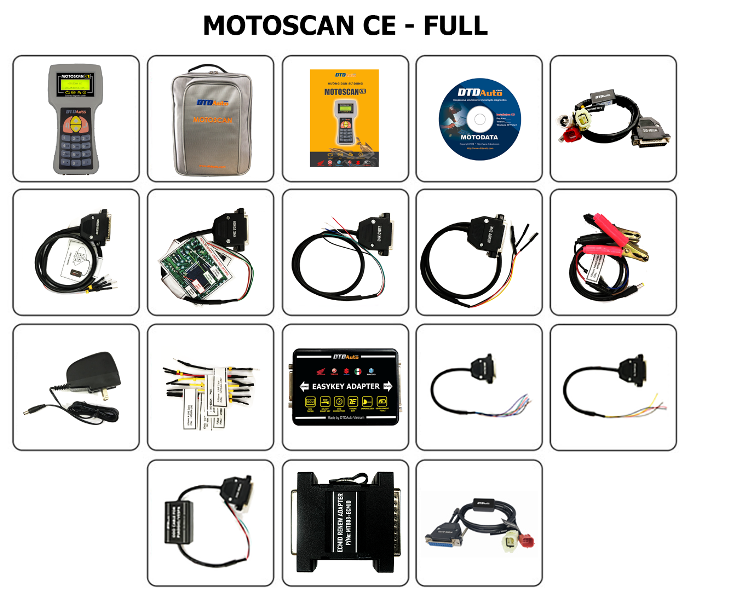

LỰA CHỌN CÁC PHIÊN BẢN

CÁC LỰA CHỌN CÁC HỆ THỐNG HỖ TRỢ PHẠM VI ỨNG DỤNG GIÁ SẢN PHẨM (VND)
PHIÊN BẢN KHÔNG CÓ CHỨC NĂNG ODO
Mã sản phẩm: MT009A
ENGINE/ ABS/ SMART KEY/ IMMOBILISER
Tất cả các xe phun xăng điện tử của HONDA, YAMAHA, PIAGGIO/VESPA (và các hãng xe GILERA, APRILIA, DERBI,PEUGEOT dùng chung ECU), SUZUKI, SYM, KYMCO

7.800.000
PHIÊN BẢN CÓ CHỨC NĂNG ODO
Mã sản phẩm: MT009F
ENGINE/ ABS/ SMART KEY/ IMMOBILISER/ ODO 9.800.000
TÙY CHỌN
CÁP ODO
ODO
Sử dụng khi bạn đã mua phiên bản MOTOSCAN CE không có chức năng ODO (mã sản phẩm: MT009A) và muốn thêm cáp ODO để sử dụng chức năng này.
Sử dụng để lập trình, hiệu chỉnh chuẩn Công tơ mét điện tử, phục hồi lại dữ liệu gốc công tơ mét cho HONDA, YAMAHA, PIAGGIO, VESPA
Danh sách các xe hỗ trợ:
- HONDA:
AIR BLADE (2013-2019), AIR BLADE 2020, CB150R (2017-2019), CB300R (2017-2019), CB650R, CBR250, CBR650R, CB650F, CBR650F, CB500X, CBR500R, CB500F, CBR 50RR (2019-2021), CBR150R (2019-2021), FUTURE NEO Fi, FUTURE X Fi, LEAD (2013-2019), LEAD 2020, PCX (2008-2013), PCX (2014-2017), PCX 2018, PCX HYBRID, SH 300i, SH MODE (2013-2019), SH 125/150/125D/150D/SM (2013-2017), SH 125/150/125D/150D/SM (2018-2019), SH 125/150/125D/150D/SM (2020), SCOOPY-I, SCOOPY 2021, SUPER CUP 125 (2021-2021), MSX, GENIO (2019-2021), VISION 2021, VARIO 150, WINNER, WINNER X, X-ADV, DYLAN, ZOOMER X (2013-2017), ZOOMER X (2018-2020), SONIC, WAVE 125 (Thái Lan), CLICK (2012-2014), CLICK (2014-2017) CLICK (2018-2020), VARIO (2014-2017), VARIO (2018-2020)
- YAMAHA:
ACRUZO , AEROX, LEXI S, LATTE, FREGO, NVX, NMAX, NMX, M-SLAZ (2016-2019), MT-03 (2015-2019), MT-25 (2015-2019), JANUS, TFX, EXCITER (2014-2018), EXCITER (2019-2020), FZ 150, FZ 150i, GRANDE, NOUVO SX, NOUVO LX, YZF-R3 (2014-2018), YZF-R25 (2014-2018), R15, X-MAX 300 (2017-2018), TMAX
- PIAGGIO:
MEDLEY 125, MEDLEY 150, MEDLEY 125 ABS, MEDLEY 150 ABS,LIBERTY ABS, LIBERTY 125 3V PGN04, LIBERTY 150 3V PGN04, LIBERTY 125 3V PGT01, LIBERTY 150 3V PGT01, LIBERTY 125 3V PGS02/PGR04/PGS05/PGS06, LIBERTY 150 3V PGS02/PGR04/PGS05/PGS06, LIBERTY ABS PGS06
- VESPA:
PRIMAVE 125 PGN04, PRIMAVE 150 PGN04, SPRINT 125 3V PGN04, SPRINT 150 3V PGN04, SPRINT 125 3V PGT01, SPRINT 150 3V PGT01, SPRINT 125 3V PGS02/PGR04/PGS05/PGS06, SPRINT 150 3V PGS02/PGR04/PGS05/PGS06
- SUZUKI:
RAIDER (2017-2021), SATRIA (2017-2021)
2.000.000

CHỨC NĂNG

A. CHỨC NĂNG THỨ 1: XÁC ĐỊNH LỖI

1.1 Đọc/Xóa mã lỗi OBD lưu trong hộp điều khiển điện tử (ECU) của các hệ thống động cơ, hệ thống ABS

1.2 Chẩn đoán bằng phân tích dữ liệu hiện hành và kích hoạt cơ cấu chấp hành
     + Điện áp & góc mở cảm biến vị trí bướm ga
     + Điện áp & nhiệt độ cảm biến nhiệt độ khí nạp
     + Điện áp & áp suất cảm biến áp suất khí nạp
     + Điện áp & nhiệt độ cảm biến ECT & EOT (nhiệt độ động cơ)
     + Điện áp cảm biến khí thải Oxy
     + Giá trị áp suất khí quyển
     + Tốc độ động cơ
     + Tốc độ xe
     + Tốc độ bánh xe phía trước và phía sau (với xe có ABS)
     + Trạng thái bơm xăng
     + Góc đánh lửa sớm
     + Thời gian phun nhiên liệu
     + Tín hiệu khởi động
     + Tín hiệu trạng thái chân chống phụ (chân chống bên cạnh)
     + Trạng thái cảm biến Hall
     + Trạng thái tín hiệu ra từ ECM điều khiển Van hệ thống kiểm soát bay hơi nhiên liệu EVAP
     + Trạng thái tín hiệu ra từ ECM điều khiển Rơ le khởi động
     + Trạng thái tín hiệu ra từ ECM điều khiển Van PCV
     + Trạng thái tín hiệu ra từ ECM điều khiển Van IACV
     + Trạng thái tín hiệu ra từ ECM điều khiển đèn báo lỗi MIL
     + Trạng thái nối (-) hoặc không nối (-) của tín hiệu SCS
     + Trạng thái mở của van không tải (IACV) kiểu mô tơ bước hoặc cuộn dây điện từ
     + Trạng thái bộ sấy cảm biến khí thải Oxy
     + Trạng thái tay phanh
     + Trạng thái đèn báo chế độ Start & Stop
     + Trạng thái nút chế độ Start & Stop
     + Trạng thái nút khởi động
     + Trạng thái định vị ban đầu của động cơ
     + Trạng thái chiều quay trục cơ khi dừng máy
     + Trạng thái áp suất dầu bôi trơn tối thiểu
     + Lệnh dừng động cơ từ hệ thống xử lý tín hiệu
     + Điện áp ắc quy/Điện áp máy phát điện
     + Dòng điện ắc quy
     + Hệ số tối ưu môi trường của ECM ở vòng lặp kín
     + Hệ số tối ưu nhiên liệu của ECM ở vòng lặp kín
     + Chế độ vòng lặp tối ưu tỷ lệ hòa khí
     + Mã lỗi và số lượng mã lỗi
     + Và một số thông số khác vv..
- Kích hoạt và reset cơ cấu chấp hành: bơm xăng, kim phun, bugi đánh lửa, van IACV (ISCV), cuộn tạo nhiệt cảm biến O2, bơm nước, quạt gió, đèn chiếu sáng pha/cos, đèn cảnh báo FI, đèn cảnh báo ABS, đèn báo IMMO, đèn báo START&STOP, đèn báo áp suất dầu máy, van VVA, reset vị trí ban đầu của trục cơ…

B. CHỨC NĂNG THỨ 2: SỬA CHỮA LỖI

2.1 Hệ thống Smart key cho các nhà sản xuất: HONDA, YAMAHA, SUZUKI:
- Đọc KEYID# và ECMID từ SCU để làm chìa khóa mới khi mất hết các chìa khóa và đồng bộ SCU với ECM
- Hỗ trợ tra cứu quy trình lập trình chìa khóa, đồng bộ trực tiếp trên xe hoặc lập trình không có xe (SCU không cần lắp trên xe) trên phần mềm MOTODATA cho các trường hợp
Danh sách các xe hỗ trợ và các xe có SCU tương tự:
- HONDA: SH 125/150/125D/150D/SM, SH 300i ABS, PCX, SH MODE , LEAD, AIR BLADE, VISION, ADV, X-ADV, FORZA, SUPER CUB, SCOOPY ESP, CLICK, VARIO
- YAMAHA: JANUS 125, EXCITER 155 VVA, GRANDE, NVX 125, NVX 155 Camo, NVX 155 ABS, AEROX, LEXI S, NMX, NMAX, SMAX, XMAX, TMAX, QBIX 125, QBIX 125 S, QBIX 125 ABS
- SUZUKI: GSX R150

2.2 Hệ thống khóa bảo mật điện tử (Immobiliser) PIAGGIO/ VESPA (và các hãng xe GILERA, APRILIA, DERBI, PEUGEOT dùng chung ECU) từ thế hệ bộ chế hòa khí sử dụng IC: AC13I, AC191, AC19I, AC20I, AC21I, AC23I, AC24I, AC25I, AC27I, AC32I, AC5I, AC8I, ACI600, AC601, ACI602, ACI603, ACI604, ACI605, ACI606, ACII, AC2I, AC5I, AC8I, AC13I đến các thế hệ ECM: MIU1, MIU2, MIU G3/RIU1, MIU4, PGN04/PGS02/PGR04/PGS05/PGS06/PGT01
- Đọc KEYID# từ ECM để làm chìa khóa mới khi mất hết các chìa khóa
Đăng ký chìa khóa mới khi mất hết các chìa, đăng ký thêm chìa khóa… bằng các phương pháp: KEY to IMMO hoặc IMMO to KEY

2.3 Lập trình, hiệu chỉnh chuẩn Công tơ mét điện tử, phục hồi lại dữ liệu gốc công tơ mét (cần thêm phụ kiện ODO Adapter và các cáp dữ liệu)

- HONDA:
AIR BLADE (2013-2019), AIR BLADE 2020, CB150R (2017-2019), CB300R (2017-2019), CB650R, CBR250, CBR650R, CB650F, CBR650F, CB500X, CBR500R, CB500F, CBR 50RR (2019-2021), CBR150R (2019-2021), FUTURE NEO Fi, FUTURE X Fi, LEAD (2013-2019), LEAD 2020, PCX (2008-2013), PCX (2014-2017), PCX 2018, PCX HYBRID, SH 300i, SH MODE (2013-2019), SH 125/150/125D/150D/SM (2013-2017), SH 125/150/125D/150D/SM (2018-2019), SH 125/150/125D/150D/SM (2020), SCOOPY-I, SCOOPY 2021, SUPER CUP 125 (2021-2021), MSX, GENIO (2019-2021), VISION 2021, VARIO 150, WINNER, WINNER X, X-ADV, DYLAN, ZOOMER X (2013-2017), ZOOMER X (2018-2020), SONIC, WAVE 125 (Thái Lan), CLICK (2012-2014), CLICK (2014-2017) CLICK (2018-2020), VARIO (2014-2017), VARIO (2018-2020)
- YAMAHA:
ACRUZO , AEROX, LEXI S, LATTE, FREGO, NVX, NMAX, NMX, M-SLAZ (2016-2019), MT-03 (2015-2019), MT-25 (2015-2019), JANUS, TFX, EXCITER (2014-2018), EXCITER (2019-2020), FZ 150, FZ 150i, GRANDE, NOUVO SX, NOUVO LX, YZF-R3 (2014-2018), YZF-R25 (2014-2018), R15, X-MAX 300 (2017-2018), TMAX
- PIAGGIO:
MEDLEY 125, MEDLEY 150, MEDLEY 125 ABS, MEDLEY 150 ABS,LIBERTY ABS, LIBERTY 125 3V PGN04, LIBERTY 150 3V PGN04, LIBERTY 125 3V PGT01, LIBERTY 150 3V PGT01, LIBERTY 125 3V PGS02/PGR04/PGS05/PGS06, LIBERTY 150 3V PGS02/PGR04/PGS05/PGS06, LIBERTY ABS PGS06
- VESPA:
PRIMAVE 125 PGN04, PRIMAVE 150 PGN04, SPRINT 125 3V PGN04, SPRINT 150 3V PGN04, SPRINT 125 3V PGT01, SPRINT 150 3V PGT01, SPRINT 125 3V PGS02/PGR04/PGS05/PGS06, SPRINT 150 3V PGS02/PGR04/PGS05/PGS06
- SUZUKI:
RAIDER (2017-2021), SATRIA (2017-2021)
Biên tập, giải mã dữ liệu, chuyển đổi thông tin trong EEPROM tự động

2.4 Lập trình hiệu chỉnh hệ số điều khiển bên trong ECM:
- Hiệu chỉnh tỷ lệ hoà khí (A/F): YAMAHA, PIAGGIO/VESPA (và các hãng xe GILERA, APRILIA, DERBI, PEUGEOT dùng chung ECU), SYM
- Reset về giá trị gốc cấu hình ECM xe: HONDA, YAMAHA, PIAGGIO/VESPA (và các hãng xe GILERA, APRILIA, DERBI, PEUGEOT dùng chung ECU)…
- Offset vị trí điểm 0 (zero), cài đặt dải cảm biến vị trí bướm ga các xe PIAGGIO/VESPA (và các hãng xe GILERA, APRILIA, DERBI, PEUGEOT dùng chung ECU) có ECM MIUG3, PGN04, PGT01, PGS02/PGR04/PGS05/PGS06, PGQ16
- Đồng bộ điều khiển Van khí không tải (IACV): HONDA, YAMAHA, PIAGGIO/VESPA (và các hãng xe GILERA, APRILIA, DERBI, PEUGEOT dùng chung ECU), KYMCO…
- Hiệu chỉnh thời gian mở Ti của kim phun và tốc độ không tải: YAMAHA, SYM

C. CHỨC NĂNG THỨ 3: DỤNG CỤ ĐO
3.1 Đo tỷ lệ hòa khí A/F để đánh giá mức tiêu thụ nhiên liệu tức thời
3.2 Đo hệ số % tối ưu của ECM để đánh giá mức độ hoạt động và chất lượng của ECM hiện hành

D. CHỨC NĂNG THỨ 4: THÔNG TIN VỚI PHẦN MỀM MOTODATA
4.1 Xem phiên bản phần mềm hiện tại bên trong ECM, ACU
4.2 Tra cứu từ viết tắt, chân tín hiệu các hệ thống: ECM, SCU, ACU, ODO, IMMO, SMART KEY
4.3 Tra cứu đồ mạch điện: sơ đồ nguyên lý, sơ đồ lắp ráp, reset đèn cảnh báo
4.4 Tra cứu quy trình tháo lắp, sửa chữa, bảo dưỡng cơ khí
4.5 Quản lý xưởng sửa chữa: khách hàng, tài chính, kho, quỹ, nhân sự, nhắc định kỳ bảo dưỡng
4.6 Cập nhật thiết bị và dữ liệu qua internet

Bảng chức năng chi tiết cho từng loại xe:
ĐỌC/
XÓA
LỖI
KHÔI
PHỤC
ECU
XEM
T.SỐ
HIỆN HÀNH
K.HOẠT
RESET
CƠ CẤU
CHẤP
HÀNH
KIỂM
TRA
A/F
HIỆU
CHỈNH
A/F
CÀI
ĐẶT
ĐIỂM 0
CHO TPS
LẬP
TRÌNH
LẠI
MCU/
EEPROM
LẬP
TRÌNH
CHÌA
KHÓA
(IMMO/
SMARTKEY)
LẬP
TRÌNH
ODO
THÔNG
TIN
ECM
AIR BLADE (08-10)
AIR BLADE (10-12)
AIR BLADE (13-17)
AIR BLADE (18-20)
Smartkey
CBR 250
CLICK-i
CLICK 125i
Smartkey
DYLAN
LEAD 110
LEAD 125
Smartkey
FORZA
Smartkey
FUTURE NEO FI
FUTURE X FI
FUTURE 125 FI
PCX (08-15)
PCX (16-18)
Smartkey
PCX HYBRID
X-ADV
Smartkey
PS
VISION
VISION ESP updating
Smartkey
SH 125i
SH 150i
SH 125 ESP
Smartkey
SH 150 ESP
Smartkey
SH 300i
SH 300i ABS
Smartkey
SH MODE
Smartkey
SCR 110
SCOOPY
Smartkey
SUPER CUB C125
Smartkey
WAVE RSX FI
WAVE RSX FI AT
WINNER 150
WINNER X
MSX 125
SCOOPY-i
SONIC
VARIO
Smartkey
WAVE 110i
WAVE 125
(Thái Lan)
WAVE 125i
ZOOME
HONDA FI khác
HONDA
chế hòa khí cơ khí
ĐỌC/
XÓA
LỖI
KHÔI
PHỤC
ECU
XEM
T.SỐ
HIỆN HÀNH
K.HOẠT
RESET
CƠ CẤU
CHẤP
HÀNH
KIỂM
TRA
A/F
HIỆU
CHỈNH
A/F
CÀI ĐẶT
ĐIỂM 0
CHO TPS
LẬP
TRÌNH
LẠI
MCU/
EEPROM
LẬP
TRÌNH
CHÌA
KHÓA
LẬP
TRÌNH
ODO
THÔNG
TIN
ECM
BEVERLY125 MIUG3
BEVERLY 300 MIUG3
BEVERLY 350 MIUG3
FLY 125 MIUG3
FLY 150 MIUG3
FLY 125 3V MIUG3
FLY 150 3V MIUG3
FLY 125 AC19I/20I
FLY 150 AC 19I/20I
FLY 125 AC 191/201
FLY 150 AC 191/201
FLY AC II/AC2I/
AC5I/AC8I
LIBERTY 125 3V PGN04/PGS02/PGR04/ PGS05/PGS06/PGT01
LIBERTY 150 3V MIUG3
LIBERTY 150 3V PGN04/PGS02/PGR04/ PGS05/PGS06/PGT01
LIBERTY 125 AC19I/20I
LIBERTY 150 AC19I/20I
LIBERTY 125 AC191/201
LIBERTY 150 AC191/201
LIBERTY AC II/
AC2I/AC5I/AC8I
LIBERTY ABS PGS06
MEDLEY 125 PGQ16 updating updating
MEDLEY 150 PGQ16 updating updating
X10 125 MIUG3
X10 350 MIUG3
PIAGGIO FI khác
PIAGGIO
chế hòa khí cơ khí
ĐỌC/
XÓA
LỖI
KHÔI
PHỤC
ECU
XEM
T.SỐ
HIỆN HÀNH
K.HOẠT
RESET
CƠ CẤU
CHẤP
HÀNH
KIỂM
TRA
A/F
HIỆU
CHỈNH
A/F
CÀI ĐẶT
ĐIỂM 0
CHO TPS
LẬP
TRÌNH
LẠI
MCU/
EEPROM
LẬP
TRÌNH
CHÌA
KHÓA
LẬP
TRÌNH
ODO
THÔNG
TIN
ECM
VESPA 946 125
3V MIUG3
VESPA 946 150 3V MIUG3
GTS 125 MIUG3
GTS 150 MIUG3
LXV 125 3V MIUG3
GTS 125 ABS MIUG3
GTS 300 ABS MIUG3
LT125 3V MIUG3
LT150 3V MIUG3
LX125 MIUG3
LX 125 AC19I/AC20I
LX 125 AC191/AC201
LX 125 ACII/AC2I/
AC5I/AC8I
LX 150 MIUG3
LX 125 3V MIUG3
LX 150 3V MIUG3
LX 150 AC19I/AC20I
LX 150 AC191/AC201
LX 150 ACII/AC2I/
AC5I/AC8I
LX 125 3V PGN04/PGS02/PGR04/ PGS05/PGS06/PGT01
LX 150 3V PGN04/PGS02/PGR04/ PGS05/PGS06/PGT01
LXV 125 2V MIUG3
LXV 125 3V MIUG3
LXV 150 3V MIUG3
PRIMAVE 125 MIUG3
PRIMAVE 150 MIUG3
PRIMAVE 125 PGN04/PGS02/PGR04/ PGS05/PGS06/PGT01
PRIMAVE 150 PGN04/PGS02/PGR04/ PGS05/PGS06/PGT01
PRIMAVERA ABS
S125 MIUG3
S150 MIUG3
S125 3V MIUG3
S150 3V MIUG3
SPRINT 125 3V PGN04
SPRINT 150 3V PGN04
SPRINT ABS
VESPA FI khác
VESPA
chế hòa khí cơ khí
ĐỌC/
XÓA
LỖI
KHÔI
PHỤC
ECU
XEM T.SỐ
HIỆN HÀNH
K.HOẠT
RESET
CƠ CẤU
CHẤP
HÀNH
KIỂM
TRA
A/F
HIỆU
CHỈNH
A/F
CÀI ĐẶT
ĐIỂM 0
CHO TPS
LẬP
TRÌNH
LẠI
MCU/
EEPROM
LẬP
TRÌNH
CHÌA
KHÓA
LẬP
TRÌNH
ODO
THÔNG
TIN
ECM
ADDRESS 110cc
HAYATE 125 SS
UA 125-T
VIVA 115
GSX R150
GZ150-A
EN150-A
THUNDER 150/150S
IMPLUSE
RAIDER 150
STAR RS 125 EFI
STAR SR 170 ABS
SUZUKI FI khác
SUZUKI
chế hòa khí cơ khí
ĐỌC/
XÓA
LỖI
KHÔI
PHỤC
ECU
XEM T.SỐ
HIỆN HÀNH
K.HOẠT
RESET
CƠ CẤU
CHẤP
HÀNH
KIỂM TRA
A/F
HIỆU
CHỈNH
A/F
CÀI ĐẶT
ĐIỂM 0
CHO TPS
LẬP
TRÌNH
LẠI
MCU/
EEPROM
LẬP
TRÌNH
CHÌA
KHÓA
LẬP
TRÌNH
ODO
THÔNG
TIN
ECM
ATTILA-V SMART IDLE
ELIZABETH SMART IDLE
ELIZABETH 110
ELIZABETH 2014
ELIZABETH 20 năm
ELIZABETH SMART
FANCY
JOYRIDE
SHARK 125
SHARK 125 CBS
SHARK MINI 125 EFI
SHARK MINI 125 SPORT
STAR
PASSING EFI
POWER EFI
VENUS EFI
VENUS 125 EFI
VENUS 125 CBS
VENUS 125 SMART IDLE
SYM FI khác
SYM
chế hòa khí cơ khí
ĐỌC/
XÓA
LỖI
KHÔI
PHỤC
ECU
XEM T.SỐ
HIỆN HÀNH
K.HOẠT
RESET
CƠ CẤU
CHẤP
HÀNH
KIỂM
TRA
A/F
HIỆU
CHỈNH
A/F
CÀI ĐẶT
ĐIỂM 0
CHO TPS
LẬP
TRÌNH
LẠI
MCU/
EEPROM
LẬP
TRÌNH
CHÌA
KHÓA
LẬP
TRÌNH
ODO
THÔNG
TIN
ECM
ACRUZO DELUXE
ACRUZO STANDARD
AEROX
Smartkey
CUXI
GRANDE DELUXE
GRANDE STD
GRANDE STD. 2019
GRANDE DUL. 2019
EXCITER 150 GP updating
EXCITER 150 RC updating
EXCITER MOVISTAR updating
EXCITER CAMO updating
EXCITER GP 2019
EXCITER RC 2019
EXCITER MON. 2019
EXCITER DOX. 2019
EXCITER MOV. 2019
EXCITER 150i 2019
FREEGO 2019
FREEGO S 2019
FZ1 FAZER
FZ 150
FZ 150I GP
FZ 150I MOVISTAR
FZ-S
JANUS STANDARD
JANUS DELUXE
Smartkey
JANUS PREMIUM
Smartkey
JUPITER FI GRAVITA
JUPITER FI GREEN
JUPITER FI GP
JUPITER FI RC
LATTE 2019
LEXI
Smartkey
LUVIAS GTX FI
LUVIAS FI
NM-X
Smartkey
NMAX
Smartkey
NOZZA
NOZZA LIMITED
NOUVO LX
NOUVO SX RC
NOUVO SX STD
NOUVO SX GP
NVX 125 DELUXE
Smartkey
NVX 155 STANDARD
NVX 155 ABS
Smartkey
R15
SIRIUS RC FI
SMAX
Smartkey
FZ-S
TMAX
Smartkey
TFX
QBIX
Smartkey
YBR
YZF-R3
YZC
YAMAHA FI khác
YAMAHA
chế hòa khí cơ khí
ĐỌC/
XÓA
LỖI
KHÔI
PHỤC
ECU
XEM T.SỐ
HIỆN HÀNH
K.HOẠT
RESET
CƠ CẤU
CHẤP
HÀNH
KIỂM
TRA
A/F
HIỆU
CHỈNH
A/F
CÀI ĐẶT
ĐIỂM 0
CHO TPS
LẬP
TRÌNH
LẠI
MCU/
EEPROM
LẬP
TRÌNH
CHÌA
KHÓA
LẬP
TRÌNH
ODO
THÔNG
TIN
ECM
PEOPLE S FI
PEOPLE 16 FI
MANY MACAROL FI
MANY FI
LIKE FI
JOCKEY FI
KYMCO FI khác
KYMCO
chế hòa khí cơ khí
ĐỊA CHỈ VÀ PHẠM VI ỨNG DỤNG




- MOTOSCAN CE là thiết bị chất lượng, chức năng và phạm vi ứng dụng cho thị trường xe Việt Nam và các nước trên thế giới. Khách hàng mua MOTOSCAN CE tại các đại lý chính thức của DTDAuto sẽ được hỗ trợ các dịch vụ chuyên nghiệp từ DTDAuto.
- Thiết bị rất hữu dụng cho các xưởng sửa chữa mô tô, xe máy
- Giáo cụ cho các trung tâm, trường đào tạo kỹ thuật sửa chữa xe máy
- Một bán thành phẩm sử dụng ghép nối với mô hình dạy học tổng thành phun xăng điện tử mô tô, xe máy
- Một thiết bị kiểm tra an toàn cho các hội câu lạc bộ mô tô và xe cá nhân

ƯU ĐIỂM VƯỢT TRỘI CỦA THIẾT BỊ
- Sản phẩm được nghiên cứu và chế tạo từ DTDAuto Vietnam
- Chức năng tương thích với hầu hết các loại mô tô, xe máy ở thị trường Việt Nam và Asian
- Giải pháp tiết kiệm chi phí cho các xưởng, cửa hàng sửa chữa xe vừa và nhỏ
- Giải pháp mới an toàn, tiện dụng hỗ trợ giao thức CAN Bus và K-Line
- Sử dụng đơn giản với với tiếng Việt, thao tác đơn giản với Keypad
- Thiết bị tích hợp nhỏ gọn, thiết kế đẹp, chuyên nghiệp, độ bền cơ học cao
- Hiệu quả, nhanh, chính xác, tin cậy, thông tin rõ ràng, chi tiết, chuẩn mực
- Tra cứu thông tin đồng bộ với phần mềm MOTODATA
- Tư vấn, trợ giúp kỹ thuật sửa chữa trực tiếp từ đơn vị sản xuất
- Bảo hành 12 tháng, bảo trì theo yêu cầu

MỘT SỐ HÌNH ẢNH GIAO DIỆN THAM KHẢO

Màn hình khởi động ban đầu Danh sách xe 1 Danh sách xe 2
Lựa chọn hệ thống Lựa chọn hệ thống Lựa chọn chức năng
Lựa chọn chức năng Lựa chọn chức năng Nội dung mã lỗi
Thông số hiện hành Thông số hiện hành Kích hoạt cơ cấu chấp hành
Cài đặt điểm 0 cho TPS Hiệu chỉnh tỷ lệ hòa khí Làm khóa Smart key


Video hiệu chỉnh công tơ mét

Giao diện phần mềm MOTODATA - Tra cứu sơ đồ nguyên lý

Giao diện phần mềm MOTODATA - Tra cứu sơ đồ lắp ráp
Giao diện phần mềm MOTODATA - Tra cứu thông số kỹ thuật
Phần mềm MOTODATA - Tra cứu nội dung mã lỗi
Phần mềm MOTODATA - Quản lý xưởng
Giao diện phần mềm MOTODATA - Tính toán tự động
MỘT BỘ SẢN PHẨM BAO GỒM

- 01 Thiết bị cầm tay
- 01 Cáp dữ liệu đọc lỗi chuẩn K-line
- 01 cáp dữ liệu CAN Bus cho YAMAHA
- 02 Cáp lập trình HONDA Smart Key
- 01 Cáp lập trình YAMAHA/SUZUKI Smart Key
- 01 Cáp nguồn 12V/DC
- 01 Bộ chuyển đổi nguồn 220V/AC - 12V/DC
- 01 Cáp nối dài cho xe Yamaha
- 01 Bộ phụ kiện cộng thêm ODO ADAPTER (tùy chọn thêm)
- 01 CD video hướng dẫn sử dụng và phần mềm dữ liệu sửa chữa xe máy MOTODATA
(Tặng miễn phí 1 năm sử dụng phần mềm MOTODATA phiên bản đầy đủ cài đặt cho máy tính hoặc điện thoại sử dụng hệ điều hành Andoid O.S hoặc iOS khi mua MOTOSCAN CE)
- 01 Tài liệu hướng dẫn sử dụng
- 01 Túi vải đựng thiết bị
Lưu ý: CD phần mềm MOTODATA được tặng kèm theo khách hàng khi mua MOTOSCAN CE. Khách hàng cần chuẩn bị máy tính hoặc điện thoại liên hệ số 1900 2228 (ấn phím 2) để làm thủ tục đăng ký bản quyền và sử dụng phần mềm.

SƠ ĐỒ NỐI DÂY VÀ VỊ TRÍ GIẮC CHẨN ĐOÁN (DLC)

1. SƠ ĐỒ NỐI DÂY THỰC HIỆN CHỨC NĂNG ĐỌC LỖI, HIỂN THỊ THÔNG SỐ HIỆN HÀNH VÀ KÍCH HOẠT CƠ CẤU CHẤP HÀNH

Kí hiệu: K: K-line; E: âm nguồn; B: dương nguồn

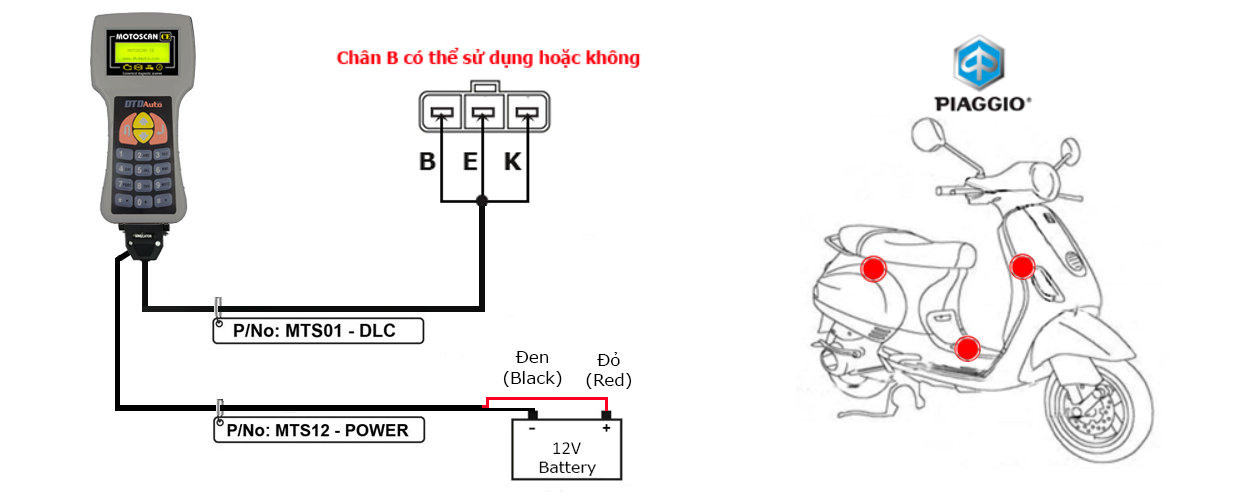

a. PIAGGIO


b. HONDA

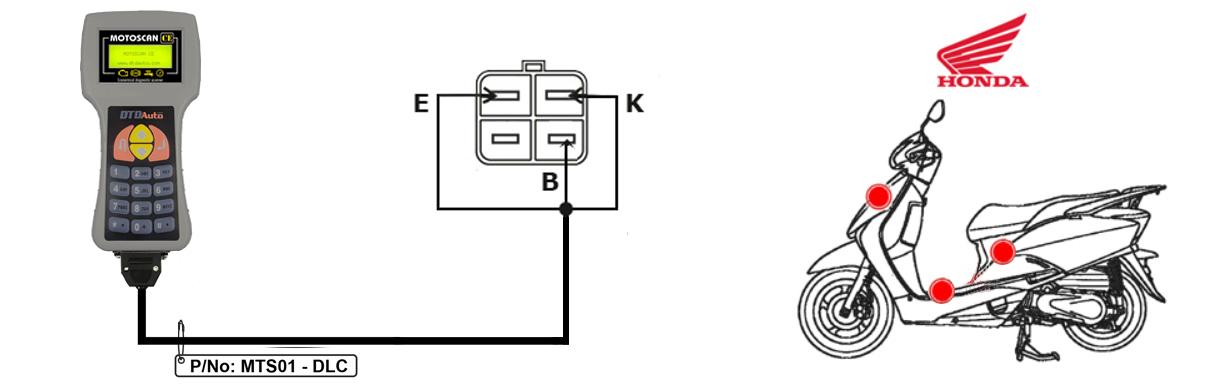

- Kiểu 1:

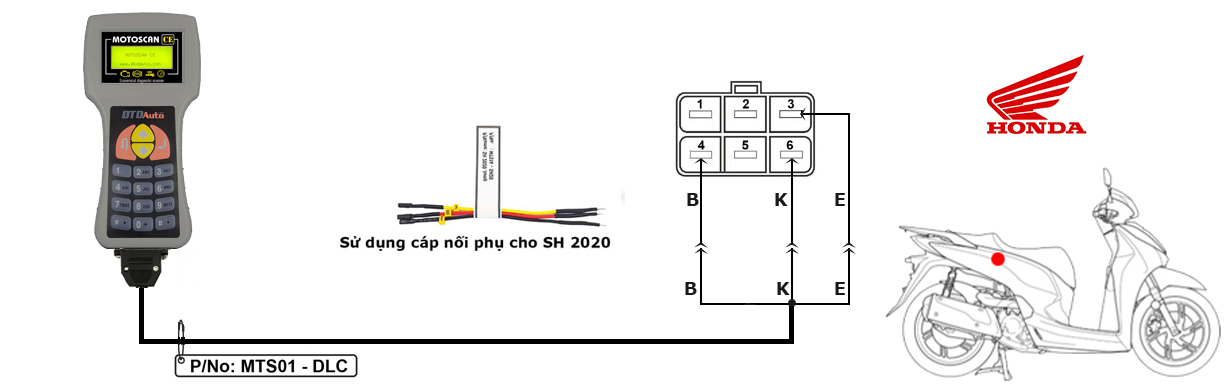

- Kiểu 2:

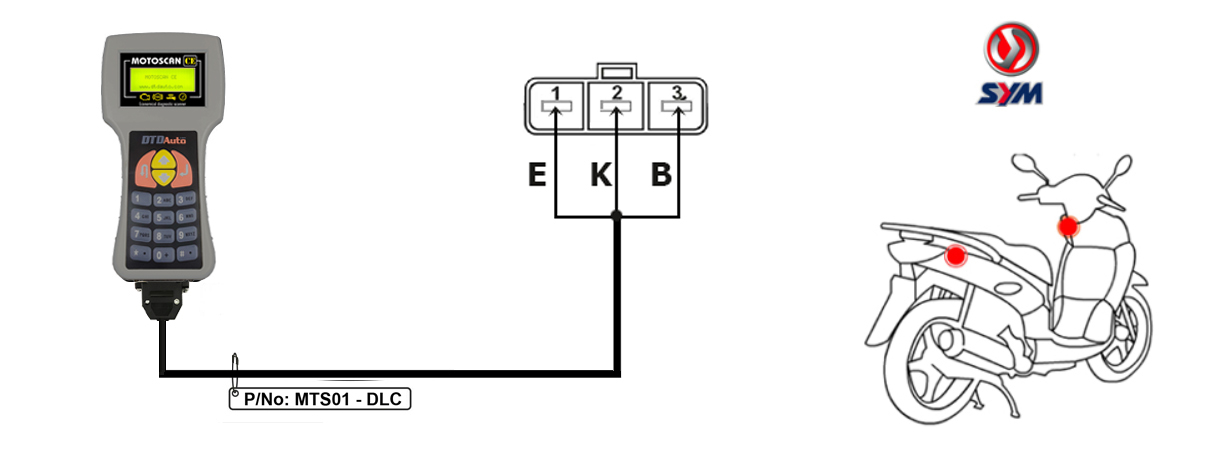

c. SYM

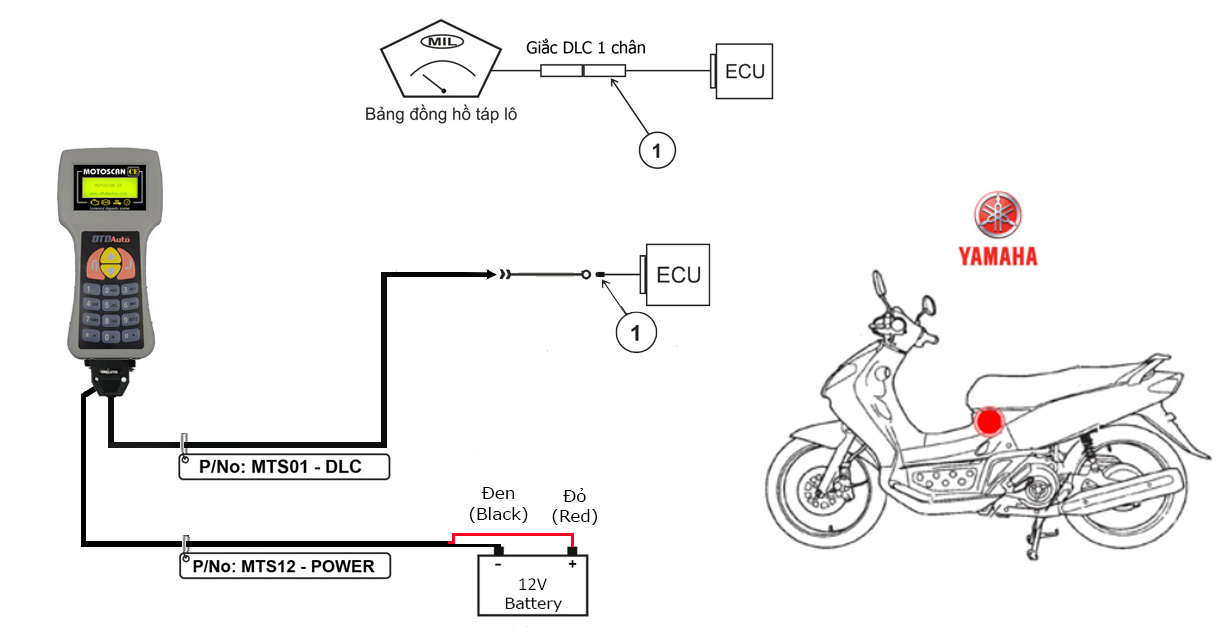

d. YAMAHA

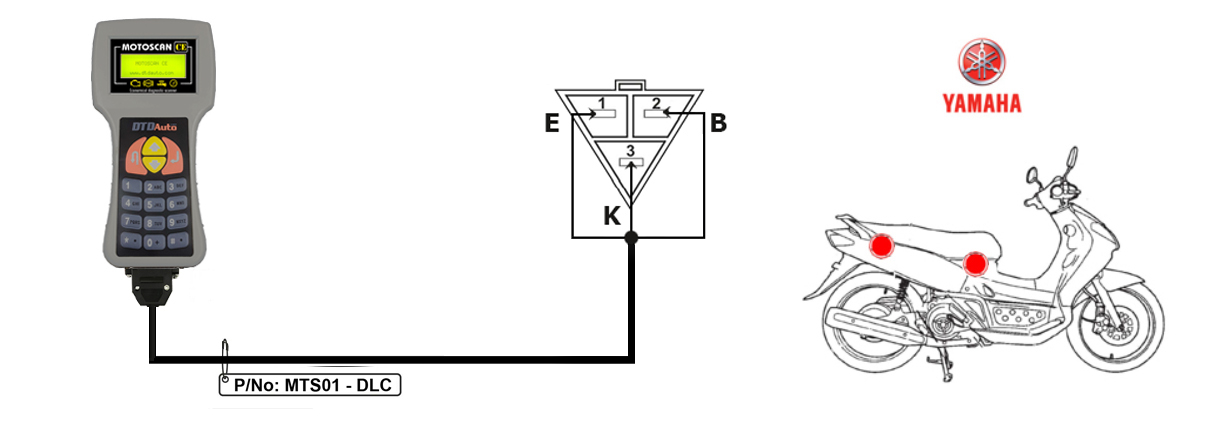

- Kiểu 1:

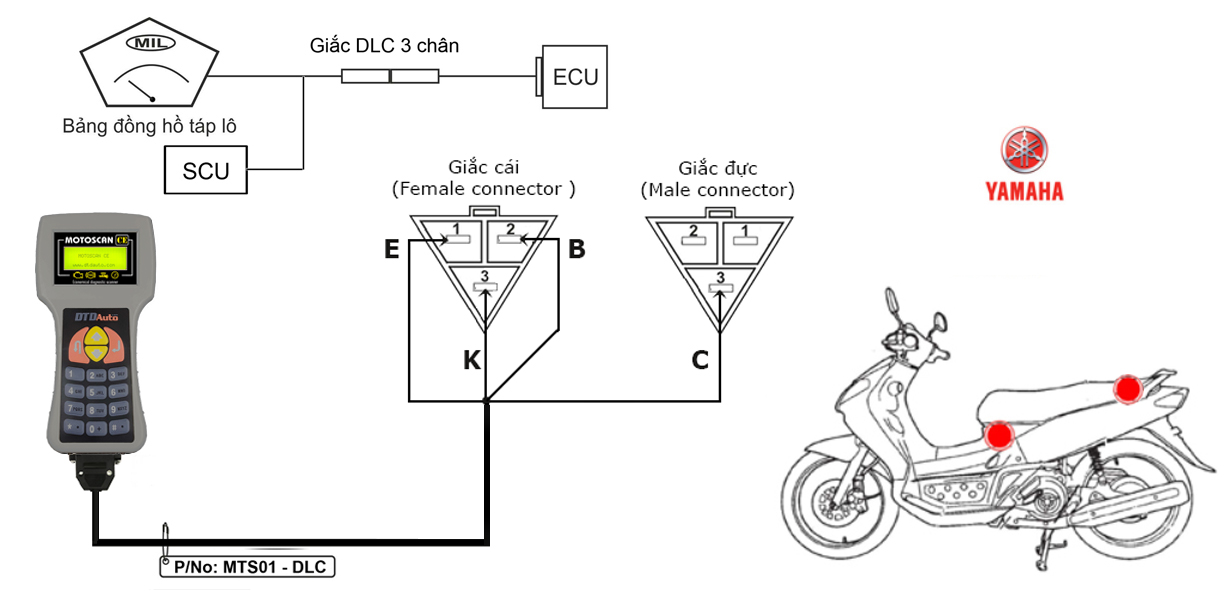

- Kiểu 2:


Bước 1: Ngắt kết nối của giắc chẩn đoán giữa đồng hồ và ECU
Bước 2: Nối giắc cáp chẩn đoán với giắc chẩn đoán phía ECU

- Kiểu 3:

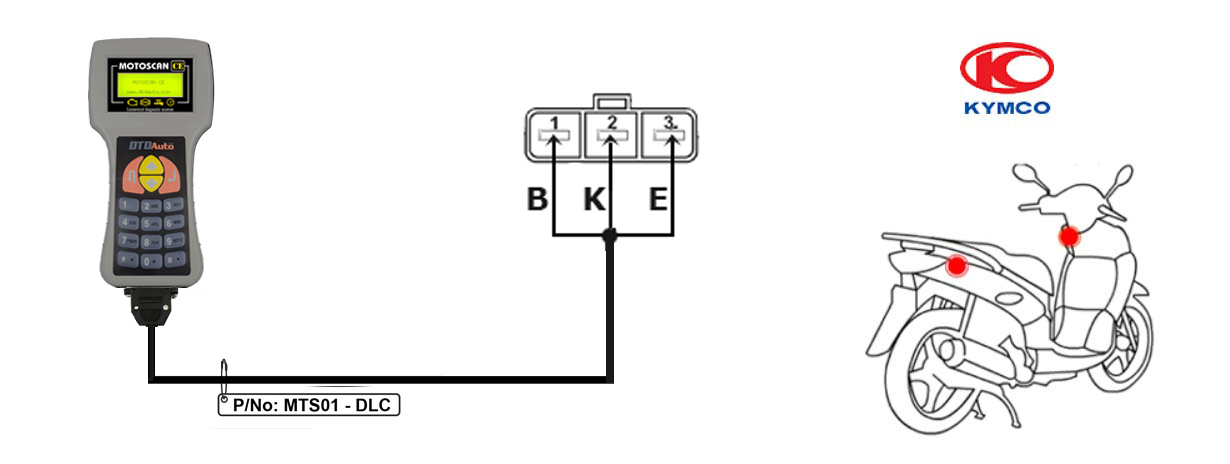

e. KYMCO

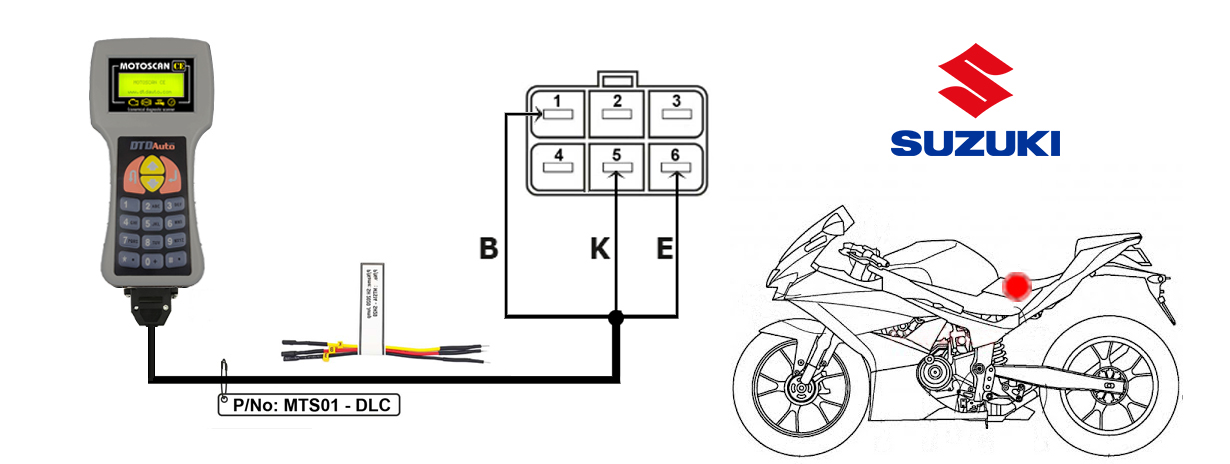

f. SUZUKI


TÀI LIỆU LIÊN QUAN

Máy làm khóa smart key Mất hết chìa khóa Mất hết chìa khóa xe máy Yamaha quét mã lỗi Piaggo vespa Máy tua đồng hồ xe máy Máy đọc mã lỗi xe máy Làm sao để đọc mã lỗi động cơ Máy đọc lỗi ABS Bộ tuning ECU xe Honda Làm sao để kiểm tra cảm biến CKP Máy scan lỗi xe máy Đọc lỗi xe tay ga Honda Yamaha Suzuki Khóa chống trộm Vespa Tải file remap ECU xe máy máy đọc lỗi xe máy OBD Motorscan Motoscan Sự cố xe máy HONDA pgm-fi Lập trình ecu Đọc mã khóa FOB Giả lập và kiểm tra ECU Máy chẩn đoán lỗi xe máy Máy kiểm tra lỗi xe máy Sơ đồ điện xe máy Phần mềm quản lý tiệm sửa chữa xe máy Bộ giả lập tín hiệu ECU Cảm biến nhiệt độ động cơ ECT Hệ thống pgm-fi Cảm biến CKP làm sao reset được mã lỗi khóa từ xe máy sửa khóa từ xe máy hỏng khóa từ xe máy mất chìa khóa xe máy cách sửa khóa Smart key sua chua xe may fi sửa ecu xe máy sửa xe máy fi lỗi xe tay ga doc loi xe may máy xóa lỗi xe máy thiết bị sửa xe máy báo lỗi xe máy may bao loi xe may remap ECU Tuning ECU học sửa xe máy dạy sửa xe máy dạy nghề sửa xe máy dạy nghề sửa xe tay ga tài liệu xe máy tài liệu sua xe FI sơ đồ xe máy sơ đồ mạch điện xe máy
