MOTOSCAN - THIẾT BỊ XÁC ĐỊNH LỖI MÔ TÔ, XE MÁY PHUN XĂNG ĐIỆN TỬ

MOTOSCAN - THIẾT BỊ XÁC ĐỊNH LỖI MÔ TÔ, XE MÁY PHUN XĂNG ĐIỆN TỬ

Giá tiền: 950,000 VND - 16,800,000 VND

MOTOSCAN công cụ chuyên nghiệp cho các xưởng sửa chữa mô tô, xe máy nhiều năm qua để: xác định lỗi, sửa chữa lỗi hệ thống động cơ, ABS; tự động lập trình smart key; tự động kiểm tra ECU, tự động phân tích kỹ thuật động cơ, chuẩn đoán thông minh chuyên nghiệp khi không có mã lỗi OBD, hiệu chỉnh chuẩn ODO, mô phỏng tín hiệu ECU, nạp và nâng cấp phần mềm tiêu chuẩn bên trong ECM, SCU... và ngập tràn các chức năng đo, kiểm tra cao cấp đầy đủ tính năng cho một xưởng sửa chữa xe máy chuyên nghiệp.

  • Mã sản phẩm:
  • Xuất xứ:
  • Khối lượng tịnh:
  • Khối lượng:
Mô tả sản phẩm


MOTOSCAN - THIẾT BỊ XÁC ĐỊNH LỖI MÔ TÔ, XE MÁY PHUN XĂNG ĐIỆN TỬ

PHIÊN BẢN CẬP NHẬT MỚI NHẤT LÀ NGÀY: 08/04/2021icon
NỘI DUNG GÌ LÀ MỚI HƠN TRONG MOTOSCAN 7.0 (full option)?

• Chức năng lập trình Smart key & Immobiliser: tự động, cao cấp và chất lượng hàng đầu để sửa chữa tất cả các xe: HONDA, YAMAHA, SUZUKI, PIAGGIO, VESPA
• Chức năng chẩn đoán và sửa chữa hệ thống động cơ: mạnh mẽ, chuyên nghiệp, chẩn đoán nâng cao, tự động phân tích dữ liệu chuyên sâu cho hầu hết các loại xe đến 2020: HONDA, YAMAHA, SUZUKI, PIAGGIO, VESPA, SYM, KYMKO (sử dụng Kline, CAN bus)
• Chức năng chẩn đoán và sửa chữa hệ thống ABS: đầy đủ các loại xe, các thông số hiện hành, kích hoạt cơ cấu chấp hành: HONDA, YAMAHA, PIAGGIO, VESPA, SYM (sử dụng Kline, CAN bus)
• Chức năng hiệu chỉnh chuẩn và khôi phục dữ liệu gốc ODO: chức năng chuẩn xác, cập nhật thêm 37 loại ODO mới cho các xe đến 2020 và hỗ trợ đến 99% các xe trên thị trường: HONDA, YAMAHA, PIAGGIO, VESPA (thêm phụ kiện MTB)
• Chức năng cao cấp ECU Tester: kiểm tra xác định lỗi linh kiện bên trong ECM (thêm phụ kiện MOTOBOX và cáp chuyên dụng)
• Rất nhiều các chức năng kiểm tra đặc biệt và chuyên sâu: chẩn đoán nâng cao có mã lỗi và không có mã lỗi, kiểm tra máy phát điện, ắc quy, tỷ lệ hoà khí, cơ khí kim phun, đo trực tiếp RPM, tối ưu ECM, hiệu chỉnh thông số ECM, giả lập và mô phỏng tín hiệu IN/OUT ECU, Kline* để sửa chữa, nạp lại nhiều lần, biên tập và nâng cấp phần mềm bên trong cho ECM, SCU: HONDA, YAMAHA, PIAGGIO, VESPA, SUZUKI (một số chức năng cần thêm phụ kiện MTB và cáp chuyên dụng)
• Đầy đủ các chức năng của các phiên bản MOTOSCAN trước đó


GIỚI THIỆU CHUNG

- MOTOSCAN là một sản phẩm ấn tượng được nghiên cứu và chế tạo của DTDAuto Vietnam. Sau gần 7 năm phát triển MOTOSCAN trở thành một sản phẩm hàng đầu về công nghệ chuẩn đoán và sửa chữa xe máy thế hệ PGM-FI hiện nay. Nói đến máy chẩn đoán lỗi xe máy chuyên nghiệp, chất lượng cao và chức năng mạnh mẽ là mọi người sẽ nhắc đến MOTOSCAN của nhà sản xuất DTDAuto Vietnam.
- MOTOSCAN được sử dụng cho các xưởng sửa chữa, các trường đào tạo nghề để xác định lỗi, sửa chữa hệ thống điện và điện tử của hầu hết các loại xe máy thế hệ mới sử dụng hệ thống khởi động, phun xăng, đánh lửa, abs, smart key, odo, ecu...ở thị trường Việt Nam và các nước trên thế giới.
- MOTOSCAN công cụ chuyên nghiệp cho các xưởng sửa chữa mô tô, xe máy nhiều năm qua để: xác định lỗi, sửa chữa lỗi hệ thống động cơ, ABS; tự động lập trình smart key; tự động kiểm tra ECU, tự động phân tích kỹ thuật động cơ, chuẩn đoán thông minh chuyên nghiệp khi không có mã lỗi OBD, hiệu chỉnh chuẩn ODO, mô phỏng tín hiệu ECU, nạp và nâng cấp phần mềm tiêu chuẩn của nhà sản xuất bên trong ECM, SCU... và ngập tràn các chức năng đo, kiểm tra cao cấp đầy đủ tính năng cho một xưởng sửa chữa xe máy chuyên nghiệp.
- Từ năm 2020, MOTOSCAN đã hỗ trợ các chức năng cao cấp giao tiếp với hệ thống SCU (Smart key Control Unit) để giải quyết các yêu cầu tự động lập trình hệ thống khóa Smart key khi mất hết các chìa khóa, thay thế mới SCU, thay thế ECM, sao chép, khôi phục, biên tập và copy dữ liệu SCU
- Đặc biệt, với phụ kiện nâng cao cộng thêm là MOTOBOX, bộ sản phẩm giúp cho người sửa chữa điện tử xe máy chuyên nghiệp như: hiệu chỉnh chuẩn công tơ mét, lập trình lại ECM, mô phỏng tín hiệu ECU, Kiểm tra lỗi bên trong ECU (ECU tester)… nhằm mục đích sửa chữa các vấn đề chuyên sâu trong hệ thống điện tử của xe máy thế hệ mới ngày nay
- MOTOSCAN hỗ trợ chức nhiều năng cao cấp sử dụng giải pháp chẩn đoán bằng tự động phân tích dữ liệu tự động, thông minh có khả năng tìm thấy các lỗi khó không báo đèn MIL như: lỗi chế độ Idling stop, hụt ga khi tăng tốc đột ngột, òa ga, hao xăng (ăn xăng), yếu máy không bốc, khó khởi động, lỗi cơ khí kim phun và kể cả những lỗi phần cơ khí mà các máy chẩn đoán thông thường không thể thực hiện được.
- Hỗ trợ mạnh mẽ, chuẩn xác các chức năng lập trình, hiệu chỉnh và cài đặt các tham số trong ECU như: lập trình chìa khóa điện tử, lập trình điểm 0 của cảm biến TPS, lập trình tỷ lệ hòa khí, tốc độ không tải và hiệu chỉnh độ rộng xung điều khiển phun nhiên liệu vv...
- Sản phẩm tặng kèm theo 01 năm sử dụng phần mềm MOTODATA (các năm kế tiếp cần gia hạn với phí) để tra cứu dữ liệu sửa chữa nhanh, tiện lợi, thông minh và hướng đối tượng cho hầu hết các loại mô tô, xe máy bao gồm cả xe thế hệ cũ sử dụng bộ chế hòa khí và các xe thế hệ mới phun xăng điện tử PGM-FI của các nhà sản xuất PIAGGIO, HONDA, YAMAHA, SUZUKI, SYM, KYMCO. MOTODATA hỗ trợ trên tất cả các nền tảng Android, iOS, Windows cho PC, Laptop, Tablet, Smart phones. Đặc biệt MOTODATA tích hợp luôn chức năng quản lý xưởng bên trong.

- Sản phẩm được thiết kế dạng thiết bị cầm tay, nhỏ gọn, sử dụng đơn giản với tiếng Việt. MOTOSCAN chuẩn xác về thông số kỹ thuật, phần mềm dữ liệu, chức năng cao cấp mạnh mẽ, cập nhật liên tục, hệ thống dịch vụ chuyên nghiệp, không lo lỗi ECU khi nạp phần mềm, không lo lỗi thời, không bị "bỏ rơi".


LỰA CHỌN & TÙY CHỌN CÁC PHIÊN BẢN

Click ở đây để xem báo giá MOTOSCAN 7

LỰA CHỌN
TIÊU CHUẨN
MÃ SẢN PHẨM MÔ TẢ SẢN PHẨM GIÁ SẢN PHẨM
(VND)
LỰA CHỌN
TIÊU CHUẨN
CỦA MOTOSCAN 7
PHIÊN BẢN 1 DÒNG XE
(mã sản phẩm:
MT007H
MT007Y
MT007S
MT007PG)
MOTOSCAN 7H/ 7Y/ 7S
Hỗ trợ cho 1 nhà sản xuất xe:
HONDA (MOTOSCAN 7H)
YAMAHA (MOTOSCAN 7Y)
SYM (MOTOSCAN 7S)
7.800.000
MOTOSCAN 7PG
Hỗ trợ cho 1 nhà sản xuất xe: PIAGGIO/ VESPA
9.800.000
PHIÊN BẢN 2 DÒNG XE
(mã sản phẩm:
MT007HY
MT007HS)
MOTOSCAN 7HY/ 7HS
Hỗ trợ cho 2 nhà sản xuất xe:
HONDA +YAMAHA (MOTOSCAN 7HY)
HONDA + SYM (MOTOSCAN 7HS)
9.800.000
PHIÊN BẢN NHIỀU DÒNG XE
(mã sản phẩm:
MT007M)
MOTOSCAN 7M
Hỗ trợ cho 4 nhà sản xuất xe:
HONDA + YAMAHA + SYM + SUZUKI
12.800.000
PHIÊN BẢN CHUYÊN NGHIỆP
(mã sản phẩm:
MT007F)
MOTOSCAN 7
Hỗ trợ cho 6 nhà sản xuất xe: HONDA + YAMAHA + SYM + SUZUKI + PIAGGIO + KYMCO
16.800.000


TÙY CHỌN
NÂNG CAO
MÃ SẢN PHẨM MÔ TẢ SẢN PHẨM GIÁ SẢN PHẨM
(VND)
TÙY CHỌN
NÂNG CAO
CỦA MOTOSCAN 7

(Tất cả các tùy chọn ở đây phụ thuộc vào lựa chọn của khách hàng mà không theo bảng giá tiêu chuẩn như ở phía trên)

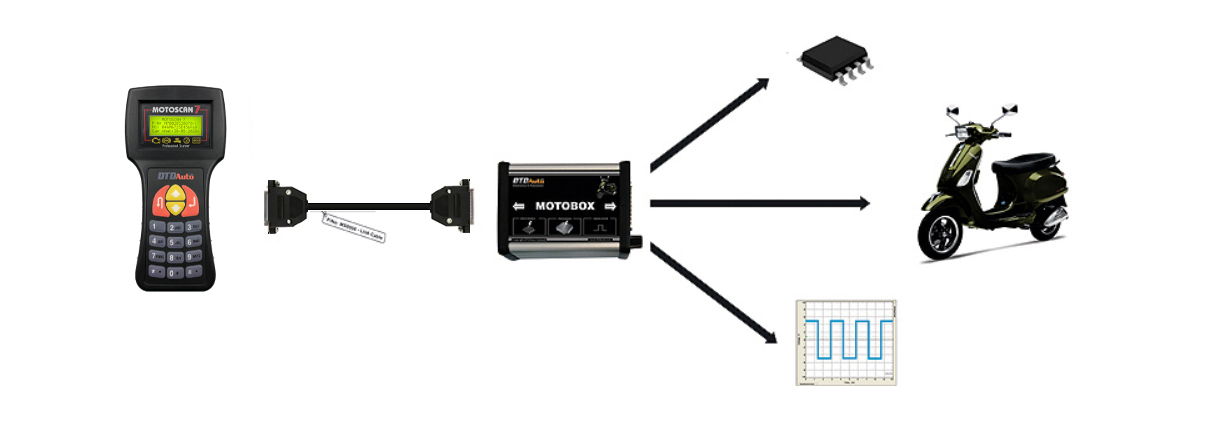

MOTOBOX 2.0
(mã sản phẩm:
MT0006)
PHỤ KIỆN NÂNG CAO CHO MOTOSCAN 7
Hỗ trợ nhiều chức năng cho MOTOSCAN 7:
- Lập trình lại và nâng cấp phần mềm ECM cho HONDA, PIAGGIO/ VESPA
- Lập trình, hiệu chỉnh chuẩn công tơ mét (ODO) cho HONDA, YAMAHA, SYM, PIAGGIO, VESPA ...
- Mô phỏng các tín hiệu đầu vào, đầu ra (INPUT / OUT) của ECU để chẩn đoán, kiểm tra và sửa chữa ECU
- Kiểm tra lỗi bên trong ECU (chức năng này cần mua thêm cáp tương thích)
- Kiểm tra cảm biến Hall CKP & IACV / ISCV cho HONDA, YAMAHA, PIAGGIO, VESPA (chức năng này cần mua thêm cáp tương thích)
- Và thêm nhiều chức năng khi cập nhật ....
6.800.000
TÙY CHỌN CÁP MOTOBOX CHO CHỨC NĂNG KIỂM TRA ECU
GÓI 1 - HONDA (LD09-SCR) cho 02 xe
LEAD 2009–2011 (mã ECU: 38770-GGE-901), SCR 110 (mã ECU: 38770-GFM-902)
950.000
GÓI 2 - HONDA (LD12-AB08) cho 3 xe
LEAD 2012 (mã ECU: 38770-GGE-941), AIR BLADE 2008 – 2010 (mã ECU: 38770-KVG-V21), WINNER 2015-2018 (mã ECU: 38770-K56-V01)
950.000
GÓI 3 - HONDA (AB11-VS11) cho 02 xe
AIR BLADE 2011 – 2012 (mã ECU: 38770-KVG-V41), VISION 2011-2012 (mã ECU: 38770-KZL-E71)
950.000
GÓI 4 - HONDA (F125-WA10) cho 04 xe
FUTURE 125 (mã ECU: 38770-KYZ-V21), WAVE RSX, WAVE 110, WAVE 125 (mã ECU: 38770-K03-M01)
950.000
GÓI 5 - HONDA (WAVE-AT) cho 2 xe
WAVE 110 RSX AT, WAVE 110 AT
(mã ECU: 38770-KWZ-841)
950.000
GÓI 6 - HONDA (FUX-NEO) cho 2 xe
FUTURE NEO, FUTURE X
(mã ECU: 38770-KVL-932)
950.000
GÓI 7 - YAMAHA (NOV-SI16) cho 2 xe
NOUVO SX (mã ECU: 1DB-H591A-002XC-H591A-00), SIRIUS 2016 (mã ECU: 1FC-H591A-11)
950.000
GÓI 8 - YAMAHA (EXCITER 2018) cho 1 xe
EXCITER 2018 (mã ECU: 2ND-H591A-00)
950.000
GÓI 9 - YAMAHA (JUPITER-16) cho 1 xe
JUPITER FI (mã ECU: 2VP-H591A-00)
950.000
GÓI 10 - YAMAHA (EXCITER-19) cho 1 xe
EXCITER 2019 (mã ECU: 2ND-H591A-20)
950.000
TÙY CHỌN CÁP MOTOBOX CHO CHỨC NĂNG KIỂM TRA CKP, IACV/ ISCV
GÓI 11 - CKP & IACV
Kiểm tra cảm biến Hall CKP và IACV/ ISCV cho tất cả các xe của HONDA, YAMAHA, PIAGGIO/ VESPA
950.000
Lưu ý: Khi mua hàng, khách hàng có thể lựa chọn theo các tùy chọn và thực hiện thanh toán như dưới đây:
Ví dụ 1: MOTOSCAN 7 = 16.800.000 VND = Tổng số tiền cần thanh toán
Ví dụ 2: MOTOSCAN 7 + MOTOBOX 2 + 03 cáp tùy chọn = 16.800.000 +6.800.000 + (950.000 X 3) = Tổng số tiền cần thanh toán


NÂNG CẤP PHIÊN BẢN MÔ TẢ GIÁ SẢN PHẨM
(VND)
NÂNG CẤP LÊN
MOTOSCAN 7

(Nâng cấp từ các phiên bản cũ của MOTOSCAN lên MOTOSCAN 7)
6.2
6.3

Nâng cấp từ MOTOSCAN 6.2 và 6.3 lên MOTOSCAN 7 (đã bao gồm cáp phụ trợ)
+ Cập nhật máy: miễn phí
+ Cáp phụ trợ: 750.000
750.000
6.0
6.1

Nâng cấp từ MOTOSCAN 6.0 và 6.1 lên MOTOSCAN 7 (đã bao gồm cáp phụ trợ)
1.550.000
5.8
Nâng cấp từ MOTOSCAN 5.8 lên MOTOSCAN 7 (đã bao gồm cáp phụ trợ)
3.550.000


ĐỔI MÁY PHIÊN BẢN MÔ TẢ GIÁ SẢN PHẨM
(VND)
ĐỔI MÁY LÊN
MOTOSCAN 7

(Đổi máy từ các phiên bản cũ của MOTOSCAN lên MOTOSCAN 7)
6.2
6.3

Đổi máy từ MOTOSCAN 6.2 và 6.3 lên MOTOSCAN 7 mới
5.500.000
6.0
6.1

Đổi máy từ MOTOSCAN 6.0 và 6.1 lên MOTOSCAN 7 mới
6.300.000
5
Đổi máy từ MOTOSCAN 5 lên MOTOSCAN 7 mới
7.800.000

CHỨC NĂNG

A. CHỨC NĂNG THỨ 1: XÁC ĐỊNH LỖI

1.1 Đọc/Xóa mã lỗi OBD lưu trong hộp điều khiển điện tử (ECU) của các hệ thống động cơ, hệ thống ABS
1.2. Tìm các lỗi không hiển thị đèn MIL bao gồm một số lỗi về cơ khí
- Chẩn đoán bằng phân tích dữ liệu tự động và phỏng vấn kỹ thuật viên
   + Không thể nổ máy
   + Hụt ga khi tăng tốc đột ngột
   + Hụt ga khi tăng tốc đột ngột
   + Lỗi chế độ dừng và tắt máy cầm chừng (Idling stop)
   + Hao xăng (ăn xăng) nhiều
   + Không quay đề
   + Òa ga ngẫu nhiên
   + Òa ga liên tục
   + Không có Galenti
   + Khó khởi động
   + Yếu máy, không bốc
   + Lỗi cơ khí kim phun
   + Tắc lọc gió*
   + Tắc ống xả*
   + Bẩn tắc lỗ gió cảm biến MAP, bướm ga*
   + Hở cổ hút*
Chú ý: Các chức năng có dấu (*) có thể được nghiên cứu và cập nhật trong tương lai
- Chẩn đoán bằng phân tích dữ liệu hiện hành và kích hoạt cơ cấu chấp hành
   + Điện áp & góc mở cảm biến vị trí bướm ga
   + Điện áp & nhiệt độ cảm biến nhiệt độ khí nạp
   + Điện áp & áp suất cảm biến áp suất khí nạp
   + Điện áp & nhiệt độ cảm biến ECT & EOT (nhiệt độ động cơ)
   + Điện áp cảm biến khí thải Oxy
   + Giá trị áp suất khí quyển
   + Tốc độ động cơ
   + Tốc độ xe
   + Tốc độ bánh xe phía trước và phía sau (với xe có ABS)
   + Trạng thái bơm xăng
   + Góc đánh lửa sớm
   + Thời gian phun nhiên liệu
   + Tín hiệu khởi động
   + Tín hiệu trạng thái chân chống phụ (chân chống bên cạnh)
   + Trạng thái cảm biến Hall
   + Trạng thái tín hiệu ra từ ECM điều khiển Van hệ thống kiểm soát bay hơi nhiên liệu EVAP
   + Trạng thái tín hiệu ra từ ECM điều khiển Rơ le khởi động
   + Trạng thái tín hiệu ra từ ECM điều khiển Van PCV
   + Trạng thái tín hiệu ra từ ECM điều khiển Van IACV
   + Trạng thái tín hiệu ra từ ECM điều khiển đèn báo lỗi MIL
   + Trạng thái nối (-) hoặc không nối (-) của tín hiệu SCS
   + Trạng thái mở của van không tải (IACV) kiểu mô tơ bước hoặc cuộn dây điện từ
   + Trạng thái bộ sấy cảm biến khí thải Oxy
   + Trạng thái tay phanh
   + Trạng thái đèn báo chế độ Start& Stop
   + Trạng thái nút chế độ Start&Stop
   + Trạng thái nút khởi động
   + Trạng thái định vị ban đầu của động cơ
   + Trạng thái chiều quay trục cơ khi dừng máy
   + Trạng thái áp suất dầu bôi trơn tối thiểu
   + Lệnh dừng động cơ từ hệ thống xử lý tín hiệu
   + Điện áp ắc quy/Điện áp máy phát điện
   + Dòng điện ắc quy
   + Hệ số tối ưu môi trường của ECM ở vòng lặp kín
   + Hệ số tối ưu nhiên liệu của ECM ở vòng lặp kín
   + Chế độ vòng lặp tối ưu tỷ lệ hòa khí
   + Mã lỗi và số lượng mã lỗi
   + Và một số thông số khác vv..
- Kích hoạt và reset cơ cấu chấp hành: bơm xăng, kim phun, bugi đánh lửa, van IACV (ISCV), cuộn tạo nhiệt cảm biến O2, bơm nước, quạt gió, đèn chiếu sáng pha/cos, đèn cảnh báo FI, đèn cảnh báo ABS, đèn báo IMMO, đèn báo START&STOP, đèn báo áp suất dầu máy, van VVA, reset vị trí ban đầu của trục cơ…

B. CHỨC NĂNG THỨ 2: SỬA CHỮA LỖI

2.1 Tự động lập trình hệ thống Smart key trực tiếp với SCU cho các nhà sản xuất: HONDA, YAMAHA, SUZUKI:
- Đọc KEYID# và ECMID từ SCU
- Lập trình chìa khóa trực tiếp trên xe hoặc lập trình không có xe (SCU không cần lắp trên xe) cho các trường hợp:
   + Đăng ký thêm FOB# cho tất cả các trường hợp
   + Đăng ký FOB# khi mất tất cả FOB#
   + Xóa KEYID trong bộ nhớ SCU
   + Đồng bộ SCU và ECM cho tất cả các trường hợp
   + Hủy sử dụng mã FOB# trong SCU khi mất FOB#
   + Kiểm tra FOB# và SCU
   + Hiển thị trạng thái KEY (ON/OFF)
   + Hiển thị thông tin SCU
- Nạp lại dữ liệu mẫu cho SCU của các xe HONDA (chức năng này sử dụng để sửa chữa phần mềm bên trong khi SCU bị lỗi dữ liệu)
- Copy dữ liệu SCU nguồn sang SCU đích cho tất cả xe Smart key: HONDA, YAMAHA, SUZUKI (Chức năng này sử dụng để sửa chữa, hoán đổi SCU khi bị lỗi phần cứng hoặc phần mềm)
- Đồng bộ nhanh SCU & ECM (không dùng FOB) cho các xe SH, PCX, X-ADV... và các xe tương đương.
Danh sách các xe hỗ trợ và các xe có SCU tương tự:
- HONDA: SH 125/150/125D/150D/SM, SH 300i ABS, PCX, SH MODE , LEAD, AIR BLADE, VISION, X-ADV, FORZA, SUPER CUB, SCOOPY ESP, X-ADV, CLICK, VARIO
- YAMAHA: JANUS 125, NVX 125, NVX 155 Camo, NVX 155 ABS, AEROX, LEXI S, NMX, NMAX, SMAX, TMAX, QBIX 125, QBIX 125 S, QBIX 125 ABS
- SUZUKI: GSX R150

2.2 Lập trình chìa khóa, đọc mã chìa khóa bảo mật điện tử cho các xe PIAGGIO/VESPA (và các hãng xe GILERA, APRILIA, DERBI, PEUGEOT dùng chung ECU) từ thế hệ bộ chế hòa khí sử dụng IC: AC13I, AC191, AC19I, AC20I, AC21I, AC23I, AC24I, AC25I, AC27I, AC32I, AC5I, AC8I, ACI600, AC601, ACI602, ACI603, ACI604, ACI605, ACI606, ACII, AC2I, AC5I, AC8I, AC13I đến các thế hệ ECM: MIU1, MIU2, MIU G3/RIU1, MIU4, PGN04/PGS02/PGT01
Đăng ký chìa khóa mới khi mất hết các chìa, đăng ký thêm chìa khóa… bằng các phương pháp: KEY to IMMO hoặc IMMO to KEY

2.3 Lập trình, hiệu chỉnh chuẩn Công tơ mét điện tử, phục hồi lại dữ liệu gốc công tơ mét (cần thêm phụ kiện MOTOBOX)
- HONDA: AIR BLADE (2013-2019), AIR BLADE 2020, CBR 250, FUTURE NEO Fi, FUTURE X Fi, LEAD (2013-2019), LEAD 2020, PCX (2008-2013), PCX (2014-2017), PCX 2018, PCX HYBRID, SH 300i, SH MODE (2013-2019), SH 125/150/125D/150D/SM (2013-2017), SH 125/150/125D/150D/SM (2018-2019), SH 125/150/125D/150D/SM (2020), SCOOPY, MSX, VARIO 150, WINNER, WINNER X, X-ADV, DYLAN, ZOOMER X (2013-2017), ZOOMER X (2018-2020), SONIC, WAVE 125 (Thái Lan), CLICK (2012-2014), CLICK (2014-2017) CLICK (2018-2020), VARIO (2014-2017), VARIO (2018-2020)
- YAMAHA: AEROX, LEXI S, LATTE, FREGO, NVX, NMAX, NMX, JANUS, TFX, EXCITER (2014-2018), EXCITER (2019-2020), ACRUZO, , FZ 150, FZ 150i, GRANDE, NOUVO SX, NOUVO LX, YZF-R3, R15
- PIAGGIO: Medly 125, Medly 150, Medly 125 ABS, Medly 150 ABS,Liberty ABS, Liberty 125 3V PGN04, Liberty 150 3V PGN04, Liberty 125 3V PGT01, Liberty 150 3V PGT01, Liberty 125 3V PGS02, Liberty 150 3V PGS02, Liberty ABS PGS06
- VESPA: Primave 125 PGN04, Primave 150 PGN04, Sprint 125 3V PGN04, Sprint 150 3V PGN04, Sprint 125 3V PGT01, Sprint 150 3V PGT01, Sprint 125 3V PGS02, Sprint 150 3V PGS02

2.4 Nạp lại và nâng cấp phần mềm ECM (firmware) (cần thêm phụ kiện MOTOBOX) cho các xe:
- HONDA: AIR BLADE 125, LEAD 125, SH MODE, VISION 110, VISION ESP*
- PIAGGIO/VESPA (và các hãng xe GILERA, APRILIA, DERBI, PEUGEOT dùng chung ECU): từ thế hệ bộ chế hòa khí sử dụng IC AC19I, AC20I, AC24I, AC25I, AC27I, AC32I, AC191, AC201 đến các thế hệ ECM MIU G3/RIU1, ECM PGN04/PGS02/PGT01 và ECM PGQ16*
- YAMAHA: NVX*
Chú ý: Các chức năng có dấu (*) có thể được nghiên cứu và cập nhật trong tương lai
Khởi tạo mới, sửa chữa lỗi dữ liệu, nạp lại phần mềm và nâng cấp phiên bản MCU, EEPROM. Đặc biệt MOTOSCAN có thể tự động sửa chữa, phục hồi lại các ECM nói trên khi bị hỏng, lỗi phần mềm do nạp sai phần mềm, nạp lỗi, đang nạp bị mất điện bằng các máy Trung Quốc, máy nhà sản xuất đang lưu hành trên thị trường

2.5 Lập trình hiệu chỉnh hệ số điều khiển bên trong ECM
- Hiệu chỉnh tỷ lệ hoà khí (A/F): YAMAHA, PIAGGIO/VESPA (và các hãng xe GILERA, APRILIA, DERBI, PEUGEOT dùng chung ECU), SYM
- Hiệu chỉnh tỷ lệ hoà khí (A/F): cho HONDA bằng phương pháp remap code để tuning ECM. Nạp phần mềm ECM tùy chọn do người dùng tự biên tập theo ý muốn cá nhân (cần thêm phụ kiện MOTOBOX) cho các xe HONDA: SONIC 150, WINNER 150, WINNER X, FUTURE X 2019, FUTURE 2014 -2017, WAVE 125, WAVE 125 -i (Thái Lan), AIR BLADE 110 (2011- 2012) VISION 110, AIR BLADE 110 (2008- 2010), LEAD 110, SCR 110, WAVE RSX 110 FI, MSX 2014 – 2016, MSX 2017 – 2019, SUPRA
- Offset vị trí điểm 0 (zero), cài đặt dải cảm biến vị trí bướm ga các xe PIAGGIO/VESPA (và các hãng xe GILERA, APRILIA, DERBI, PEUGEOT dùng chung ECU) có ECM MIUG3, PGN04, PGT01, PGS02, PGQ16
- Đồng bộ điều khiển Van khí không tải (IACV): HONDA, YAMAHA, PIAGGIO/VESPA (và các hãng xe GILERA, APRILIA, DERBI, PEUGEOT dùng chung ECU), KYMCO…
- Hiệu chỉnh thời gian mở Ti của kim phun và tốc độ không tải: YAMAHA, SYM
- Tạo mới, sửa chữa lỗi dữ liệu, nâng cấp phiên bản MCU, EEPROM
- Cài đặt chế độ độ cao hoạt động hiện hành của xe (một số xe YAMAHA)

2.6 Kiểm tra lỗi linh kiện bên trong ECM (đây là chức ECU tester, chức năng này là chức năng cao cấp tùy chọn từ người dùng có nhu cầu mua thêm) (cần thêm phụ kiện MOTOBOX):
Kiểm tra số lượng ECU cho các xe HONDA, YAMAHA, PIAGGIO/ VESPA, SYM tùy chọn theo đơn đặt hàng
Danh sách các xe hỗ trợ và các xe có ECM tương tự (danh sách xe sẽ tiếp tục được cập nhật):
- HONDA: AIR BLADE 2008-2010, LEAD 110 (Trước 2012),LEAD 110 (2012), AIR BLADE 2011-2012, VISION 2011-2012, FUTURE X FI, FUTURE NEO FI, FUTURE 125 FI, WAVE 110i (Xe Thái Lan), WAVE 125i (Xe Thái Lan), WAVE RSX FI, WAVE RSX FI AT
- YAMAHA: NOUVO SX, EXCITER 150 (2015-2018), JUPITER, SIRIUS

2.7 Kiểm tra cảm biến Hall CKP và IACV/ ISCV (chức năng này là tùy chọn từ người dùng có nhu cầu mua thêm) (cần thêm phụ kiện MOTOBOX)
Sử dụng cho tất cả các xe của HONDA, YAMAHA, PIAGGIO/ VESPA

2.8 Giả lập các tín hiệu input/ output của các ECU để hỗ trợ chẩn đoán lỗi và sửa chữa phần cứng ECU (cần thêm phụ kiện MOTOBOX)

C. CHỨC NĂNG THỨ 3: DỤNG CỤ ĐO

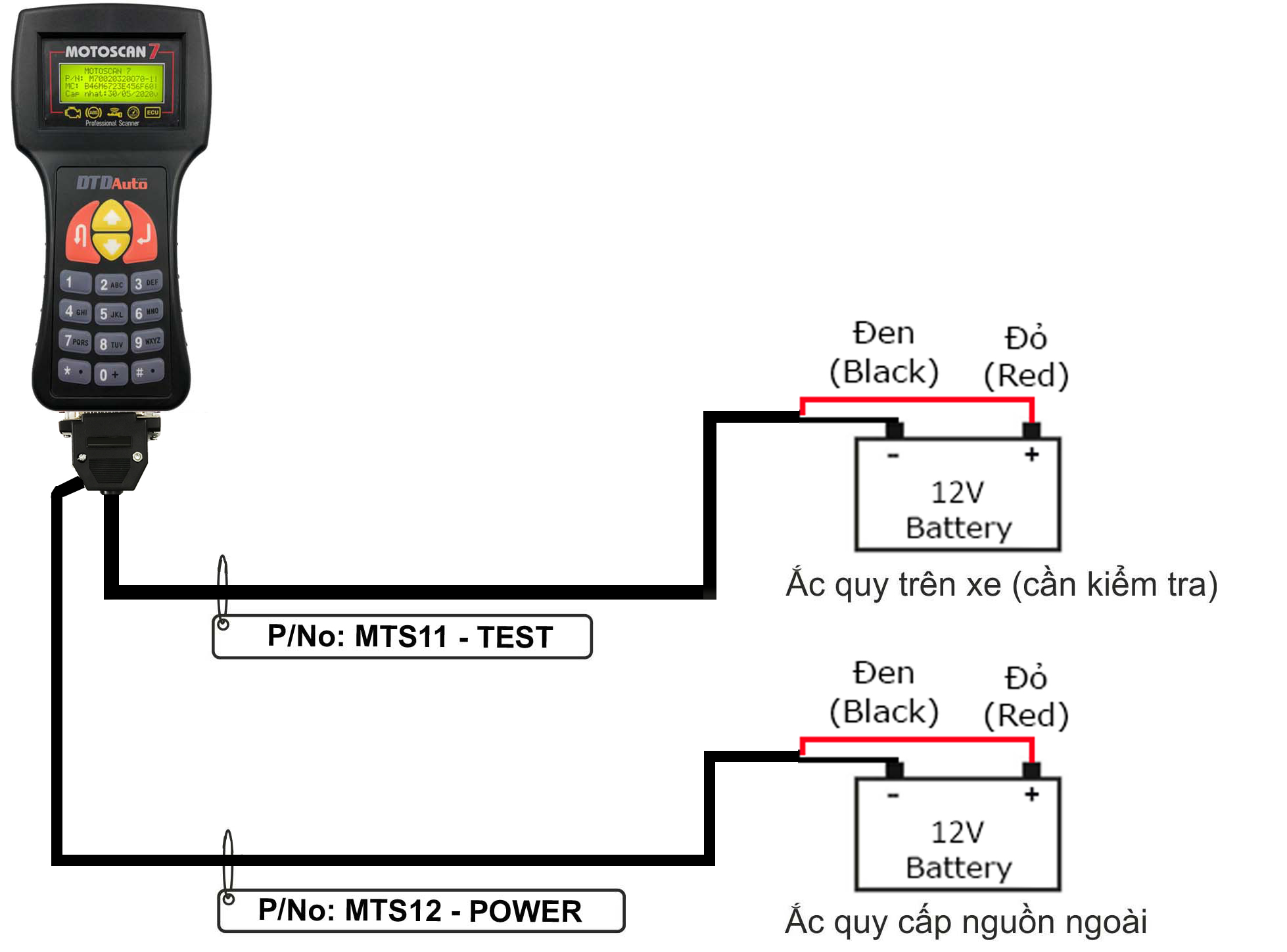

3.1 Đo, đánh giá nhanh dung lượng và chất lượng ắc quy trên xe
3.2 Đánh giá trạng thái nạp điện và đánh giá chất lượng máy phát, tiết chế
3.3 Đo tỷ lệ hòa khí A/F để đánh giá mức tiêu thụ nhiên liệu tức thời
3.4 Đo hệ số % tối ưu của ECM để đánh giá mức độ hoạt động và chất lượng của ECM hiện hành
3.5 Đo tốc độ động cơ (RPM) cho các xe có ECU "độ" mở tua máy và các xe sử dụng bộ chế hòa khí cơ khí

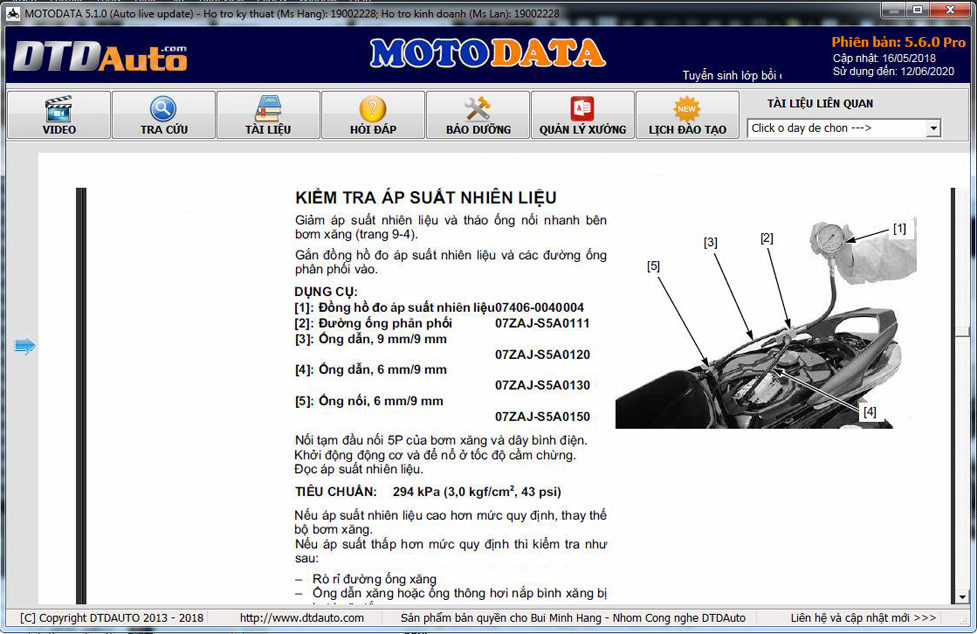

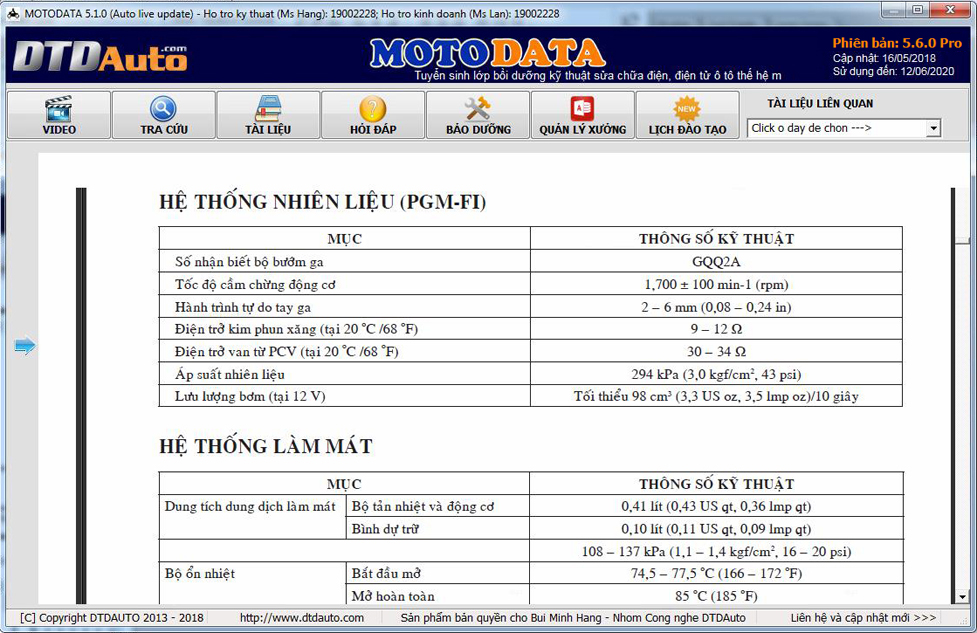

D. CHỨC NĂNG THỨ 4: THÔNG TIN VỚI PHẦN MỀM MOTODATA
4.1 Xem phiên bản phần mềm hiện tại bên trong ECM, ACU
4.2 Tra cứu từ viết tắt, chân tín hiệu các hệ thống: ECM, SCU, ACU, ODO, IMMO, SMART KEY
4.3 Tra cứu đồ mạch điện: sơ đồ nguyên lý, sơ đồ lắp ráp, reset đèn cảnh báo
4.4 Tra cứu quy trình tháo lắp, sửa chữa, bảo dưỡng cơ khí
4.5 Quản lý xưởng sửa chữa: khách hàng, tài chính, kho, quỹ, nhân sự, nhắc định kỳ bảo dưỡng
4.6 Cập nhật thiết bị và dữ liệu qua internet
Chú ý:
- Các chức năng có dấu (*) có thể được nghiên cứu và cập nhật trong tương lai
- Các chức năng cao cấp có dấu (**) ở trên cần phải mua thêm MOTOBOX


Bảng chức năng chi tiết cho từng loại xe:
ĐỌC/
XÓA
LỖI
KHÔI
PHỤC
ECU
XEM
T.SỐ
HIỆN HÀNH
K.HOẠT
RESET
CƠ CẤU
CHẤP
HÀNH
REMAP, TUNING ECM KIỂM
TRA
A/F
HIỆU
CHỈNH
A/F

CÀI
ĐẶT
ĐIỂM 0
CHO TPS
CHẨN
ĐOÁN
NÂNG
CAO
K.TRA
C.LƯỢNG/
D.LƯỢNG
ẮC QUY
K.TRA
TÌNH TRẠNG
NẠP MÁY
PHÁT ĐIỆN
ĐO
TỐC ĐỘ
ĐỘNG CƠ
LẬP
TRÌNH
LẠI
MCU/
EEPROM
LẬP
TRÌNH
CHÌA
KHÓA
(IMMO/
SMARTKEY)
LẬP
TRÌNH
ODO

PHỎNG
TÍN
HIỆU
ECM
THÔNG
TIN
ECM
AIR BLADE (08-10)
AIR BLADE (10-12)
AIR BLADE (13-17)
AIR BLADE (18-20)
Smartkey
CBR 250
CLICK-i
CLICK 125i
Smartkey
DYLAN
LEAD 110
LEAD 125
Smartkey
FORZA
Smartkey
FUTURE NEO FI
FUTURE X FI
FUTURE 125 FI
PCX (08-15)
PCX (16-18)
Smartkey
PCX HYBRID
X-ADV
Smartkey
PS
VISION
VISION ESP   updating
Smartkey
SH 125i
SH 150i
SH 125 ESP
Smartkey
SH 150 ESP
Smartkey
SH 300i
SH 300i ABS
Smartkey
SH MODE
Smartkey
SCR 110
SCOOPY
Smartkey
SUPER CUB C125
Smartkey
SUPRA
WAVE RSX FI
WAVE RSX FI AT
WINNER 150
WINNER X
MSX (14-16)
MSX (17-19)
SCOOPY-i
SONIC
VARIO
Smartkey
WAVE 110i
WAVE 125
(Thái Lan)
WAVE 125i
ZOOME
HONDA FI khác
HONDA
chế hòa khí cơ khí

ĐỌC/
XÓA
LỖI
KHÔI
PHỤC
ECU
XEM
T.SỐ
HIỆN HÀNH
K.HOẠT
RESET
CƠ CẤU
CHẤP
HÀNH
REMAP, TUNING ECM KIỂM
TRA
A/F
HIỆU
CHỈNH
A/F
CÀI ĐẶT
ĐIỂM 0
CHO TPS
CHẨN
ĐOÁN
NÂNG
CAO
K.TRA
C.LƯỢNG/
D.LƯỢNG
ẮC QUY
K.TRA
TÌNH TRẠNG
NẠP MÁY
PHÁT ĐIỆN
ĐO
TỐC ĐỘ
ĐỘNG CƠ
LẬP
TRÌNH
LẠI
MCU/
EEPROM
LẬP
TRÌNH
CHÌA
KHÓA
LẬP
TRÌNH
ODO

PHỎNG
TÍN
HIỆU
ECM
THÔNG
TIN
ECM
BEVERLY125 MIUG3
BEVERLY 300 MIUG3
BEVERLY 350 MIUG3
FLY 125 MIUG3
FLY 150 MIUG3
FLY 125 3V MIUG3
FLY 150 3V MIUG3
FLY 125 AC19I/20I
FLY 150 AC 19I/20I
FLY 125 AC 191/201
FLY 150 AC 191/201
FLY AC II/AC2I/
AC5I/AC8I

LIBERTY 125 3V PGN04/PGS02/PGT01
LIBERTY 150 3V MIUG3
LIBERTY 150 3V PGN04/PGS02/PGT01
LIBERTY 125 AC19I/20I
LIBERTY 150 AC19I/20I
LIBERTY 125 AC191/201
LIBERTY 150 AC191/201
LIBERTY AC II/
AC2I/AC5I/AC8I

LIBERTY ABS PGS06
MEDLEY 125 PGQ16   updating updating
MEDLEY 150 PGQ16   updating updating
X10 125 MIUG3
X10 350 MIUG3
PIAGGIO FI khác
PIAGGIO
chế hòa khí cơ khí

ĐỌC/
XÓA
LỖI
KHÔI
PHỤC
ECU
XEM
T.SỐ
HIỆN HÀNH
K.HOẠT
RESET
CƠ CẤU
CHẤP
HÀNH
REMAP, TUNING ECM KIỂM
TRA
A/F
HIỆU
CHỈNH
A/F
CÀI ĐẶT
ĐIỂM 0
CHO TPS
CHẨN
ĐOÁN
NÂNG
CAO
K.TRA
C.LƯỢNG/
D.LƯỢNG
ẮC QUY
K.TRA
TÌNH TRẠNG
NẠP MÁY
PHÁT ĐIỆN
ĐO
TỐC ĐỘ
ĐỘNG CƠ
LẬP
TRÌNH
LẠI
MCU/
EEPROM
LẬP
TRÌNH
CHÌA
KHÓA
LẬP
TRÌNH
ODO

PHỎNG
TÍN
HIỆU
ECM
THÔNG
TIN
ECM
VESPA 946 125
3V MIUG3

VESPA 946 150 3V MIUG3
GTS 125 MIUG3
GTS 150 MIUG3
LXV 125 3V MIUG3
GTS 125 ABS MIUG3
GTS 300 ABS MIUG3
LT125 3V MIUG3
LT150 3V MIUG3
LX125 MIUG3
LX 125 AC19I/AC20I
LX 125 AC191/AC201
LX 125 ACII/AC2I/
AC5I/AC8I

LX 150 MIUG3
LX 125 3V MIUG3
LX 150 3V MIUG3
LX 150 AC19I/AC20I
LX 150 AC191/AC201
LX 150 ACII/AC2I/
AC5I/AC8I

LX 125 3V PGN04/PGS02/PGT01

LX 150 3V PGN04/PGS02/PGT01

LXV 125 2V MIUG3
LXV 125 3V MIUG3
LXV 150 3V MIUG3
PRIMAVE 125 MIUG3
PRIMAVE 150 MIUG3
PRIMAVE 125 PGN04/PGS02/PGT01

PRIMAVE 150 PGN04/PGS02/PGT01

PRIMAVERA ABS
S125 MIUG3
S150 MIUG3
S125 3V MIUG3
S150 3V MIUG3
SPRINT 125 3V PGN04

SPRINT 150 3V PGN04

SPRINT ABS
VESPA FI khác
VESPA
chế hòa khí cơ khí

ĐỌC/
XÓA
LỖI
KHÔI
PHỤC
ECU
XEM T.SỐ
HIỆN HÀNH
K.HOẠT
RESET
CƠ CẤU
CHẤP
HÀNH
REMAP, TUNING ECM KIỂM
TRA
A/F
HIỆU
CHỈNH
A/F
CÀI ĐẶT
ĐIỂM 0
CHO TPS
CHẨN
ĐOÁN
NÂNG
CAO
K.TRA
C.LƯỢNG/
D.LƯỢNG
ẮC QUY
K.TRA
TÌNH TRẠNG
NẠP MÁY
PHÁT ĐIỆN
ĐO
TỐC ĐỘ
ĐỘNG CƠ
LẬP
TRÌNH
LẠI
MCU/
EEPROM
LẬP
TRÌNH
CHÌA
KHÓA
LẬP
TRÌNH
ODO

PHỎNG
TÍN
HIỆU
ECM
THÔNG
TIN
ECM
ADDRESS 110cc
HAYATE 125 SS
UA 125-T
VIVA 115
GSX R150
GZ150-A
EN150-A
THUNDER 150/150S
IMPLUSE
RAIDER 150
STAR RS 125 EFI
STAR SR 170 ABS
SUZUKI FI khác
SUZUKI
chế hòa khí cơ khí

ĐỌC/
XÓA
LỖI
KHÔI
PHỤC
ECU
XEM T.SỐ
HIỆN HÀNH
K.HOẠT
RESET
CƠ CẤU
CHẤP
HÀNH
REMAP, TUNING ECM KIỂM TRA
A/F
HIỆU
CHỈNH
A/F
CÀI ĐẶT
ĐIỂM 0
CHO TPS
CHẨN
ĐOÁN
NÂNG
CAO
K.TRA
C.LƯỢNG/
D.LƯỢNG
ẮC QUY
K.TRA
TÌNH TRẠNG
NẠP MÁY
PHÁT ĐIỆN
ĐO
TỐC ĐỘ
ĐỘNG CƠ
LẬP
TRÌNH
LẠI
MCU/
EEPROM
LẬP
TRÌNH
CHÌA
KHÓA
LẬP
TRÌNH
ODO

PHỎNG
TÍN
HIỆU
ECM
THÔNG
TIN
ECM
ATTILA-V SMART IDLE
ELIZABETH SMART IDLE
ELIZABETH 110
ELIZABETH 2014
ELIZABETH 20 năm
ELIZABETH SMART
FANCY
JOYRIDE
SHARK 125
SHARK 125 CBS
SHARK MINI 125 EFI
SHARK MINI 125 SPORT
STAR
PASSING EFI
POWER EFI
VENUS EFI
VENUS 125 EFI
VENUS 125 CBS
VENUS 125 SMART IDLE
SYM FI khác
SYM
chế hòa khí cơ khí

ĐỌC/
XÓA
LỖI
KHÔI
PHỤC
ECU
XEM T.SỐ
HIỆN HÀNH
K.HOẠT
RESET
CƠ CẤU
CHẤP
HÀNH
REMAP, TUNING ECM KIỂM
TRA
A/F
HIỆU
CHỈNH
A/F
CÀI ĐẶT
ĐIỂM 0
CHO TPS
CHẨN
ĐOÁN
NÂNG
CAO
K.TRA
C.LƯỢNG/
D.LƯỢNG
ẮC QUY
K.TRA
TÌNH TRẠNG
NẠP MÁY
PHÁT ĐIỆN
ĐO
TỐC ĐỘ
ĐỘNG CƠ
LẬP
TRÌNH
LẠI
MCU/
EEPROM
LẬP
TRÌNH
CHÌA
KHÓA
LẬP
TRÌNH
ODO

PHỎNG
TÍN
HIỆU
ECM
THÔNG
TIN
ECM
ACRUZO DELUXE
ACRUZO STANDARD
AEROX
Smartkey
CUXI
GRANDE DELUXE
GRANDE STD
GRANDE STD. 2019
GRANDE DUL. 2019
EXCITER 150 GP   updating
EXCITER 150 RC   updating
EXCITER MOVISTAR   updating
EXCITER CAMO   updating
EXCITER GP 2019
EXCITER RC 2019
EXCITER MON. 2019
EXCITER DOX. 2019
EXCITER MOV. 2019
EXCITER 150i 2019
FREEGO 2019
FREEGO S 2019
FZ1 FAZER
FZ 150
FZ 150I GP
FZ 150I MOVISTAR
FZ-S
JANUS STANDARD
JANUS DELUXE
Smartkey
JANUS PREMIUM
Smartkey
JUPITER FI GRAVITA
JUPITER FI GREEN
JUPITER FI GP
JUPITER FI RC
LATTE 2019
LEXI
Smartkey
LUVIAS GTX FI
LUVIAS FI
NM-X
Smartkey
NMAX
Smartkey
NOZZA
NOZZA LIMITED
NOUVO LX
NOUVO SX RC
NOUVO SX STD
NOUVO SX GP
NVX 125 DELUXE
Smartkey
NVX 155 STANDARD
NVX 155 ABS
Smartkey
R15
SIRIUS RC FI
SMAX
Smartkey
FZ-S
TMAX
Smartkey
TFX
QBIX
Smartkey
YBR
YZF-R3
YZC
YAMAHA FI khác
YAMAHA
chế hòa khí cơ khí

ĐỌC/
XÓA
LỖI
KHÔI
PHỤC
ECU
XEM T.SỐ
HIỆN HÀNH
K.HOẠT
RESET
CƠ CẤU
CHẤP
HÀNH
REMAP, TUNING ECM KIỂM
TRA
A/F
HIỆU
CHỈNH
A/F
CÀI ĐẶT
ĐIỂM 0
CHO TPS
CHẨN
ĐOÁN
NÂNG
CAO
K.TRA
C.LƯỢNG/
D.LƯỢNG
ẮC QUY
K.TRA
TÌNH TRẠNG
NẠP MÁY
PHÁT ĐIỆN
ĐO
TỐC ĐỘ
ĐỘNG CƠ
LẬP
TRÌNH
LẠI
MCU/
EEPROM
LẬP
TRÌNH
CHÌA
KHÓA
LẬP
TRÌNH
ODO

PHỎNG
TÍN
HIỆU
ECM
THÔNG
TIN
ECM
PEOPLE S FI
PEOPLE 16 FI
MANY MACAROL FI
MANY FI
LIKE FI
JOCKEY FI
KYMCO FI khác
KYMCO
chế hòa khí cơ khí


ĐỊA CHỈ VÀ PHẠM VI ỨNG DỤNG




- MOTOSCAN là thiết bị hàng đầu về chất lượng, chức năng và phạm vi ứng dụng cho thị trường xe Việt Nam. Khách hàng mua MOTOSCAN tại các đại lý chính thức của DTDAuto sẽ được hỗ trợ các dịch vụ chuyên nghiệp từ DTDAuto.
- Thiết bị rất hữu dụng cho các xưởng sửa chữa mô tô, xe máy
- Giáo cụ cho các trung tâm, trường đào tạo kỹ thuật sửa chữa xe máy
- Một bán thành phẩm sử dụng ghép nối với mô hình dạy học tổng thành phun xăng điện tử mô tô, xe máy
- Một thiết bị kiểm tra an toàn cho các hội câu lạc bộ mô tô và xe cá nhân

ƯU ĐIỂM VƯỢT TRỘI CỦA THIẾT BỊ
- Sản phẩm được nghiên cứu và chế tạo từ DTDAuto Vietnam
- Chức năng chuyên sâu, tương thích với hầu hết các loại mô tô, xe máy ở thị trường Việt Nam và Asian
- Giải pháp mới an toàn, tiện dụng hỗ trợ giao thức CAN Bus và K-Line
- Sử dụng đơn giản với với tiếng Việt, thao tác đơn giản với Keypad
- Thiết bị tích hợp nhỏ gọn, thiết kế đẹp, chuyên nghiệp, độ bền cơ học cao
- Hiệu quả, nhanh, chính xác, tin cậy, thông tin rõ ràng, chi tiết, chuẩn mực
- Tra cứu thông tin đồng bộ với phần mềm MOTODATA
- Tư vấn, trợ giúp kỹ thuật sửa chữa trực tiếp từ đơn vị sản xuất
- Cập nhật từ xa qua Internet
- Bảo hành 12 tháng, bảo trì theo yêu cầu

Màn hình khởi động ban đầu Danh sách xe 1 Danh sách xe 2
Lựa chọn chức năng Lựa chọn hệ thống Lựa chọn hệ thống
Lựa chọn chức năng Lựa chọn chức năng Lựa chọn chức năng
Lựa chọn chức năng Lựa chọn chức năng Nội dung mã lỗi
Xem thông số hiện hành Xem thông số hiện hành Kích hoạt cơ cấu chấp hành
Lập trình smart key Lập trình smart key Lập trình immobiliser
Chẩn đoán nâng cao Cài đặt điểm 0 của TPS Kiểm tra chất lượng ắc quy
Kiểm tra dung lượng ắc quy Hiệu chỉnh tỷ lệ hòa khí Nạp phần mềm ECM

Giao diện phần mềm MOTODATA - Tra cứu sơ đồ nguyên lý

Giao diện phần mềm MOTODATA - Tra cứu sơ đồ lắp ráp
Giao diện phần mềm MOTODATA - Tra cứu thông số kỹ thuật
Phần mềm MOTODATA - Tra cứu nội dung mã lỗi ECM
Phần mềm MOTODATA - Tra cứu vị trí và hướng dẫn đo kiểm sửa chữa
Giao diện phần mềm MOTODATA - Quản lý xưởng


SƠ ĐỒ NỐI DÂY VÀ VỊ TRÍ GIẮC CHẨN ĐOÁN (DLC)

1. SƠ ĐỒ NỐI DÂY THỰC HIỆN CHỨC NĂNG ĐỌC LỖI, HIỂN THỊ THÔNG SỐ HIỆN HÀNH VÀ KÍCH HOẠT CƠ CẤU CHẤP HÀNH

Kí hiệu: K: K-line; E: âm nguồn; B: dương nguồn

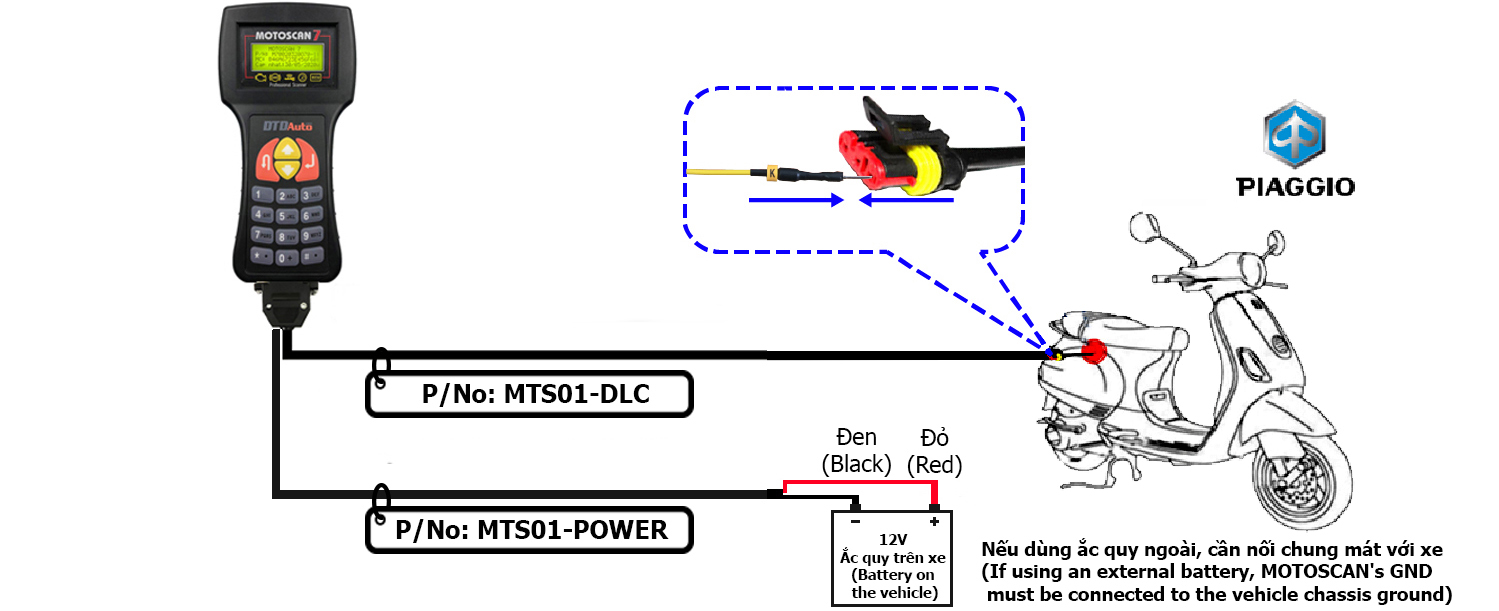

a. PIAGGIO


b. HONDA

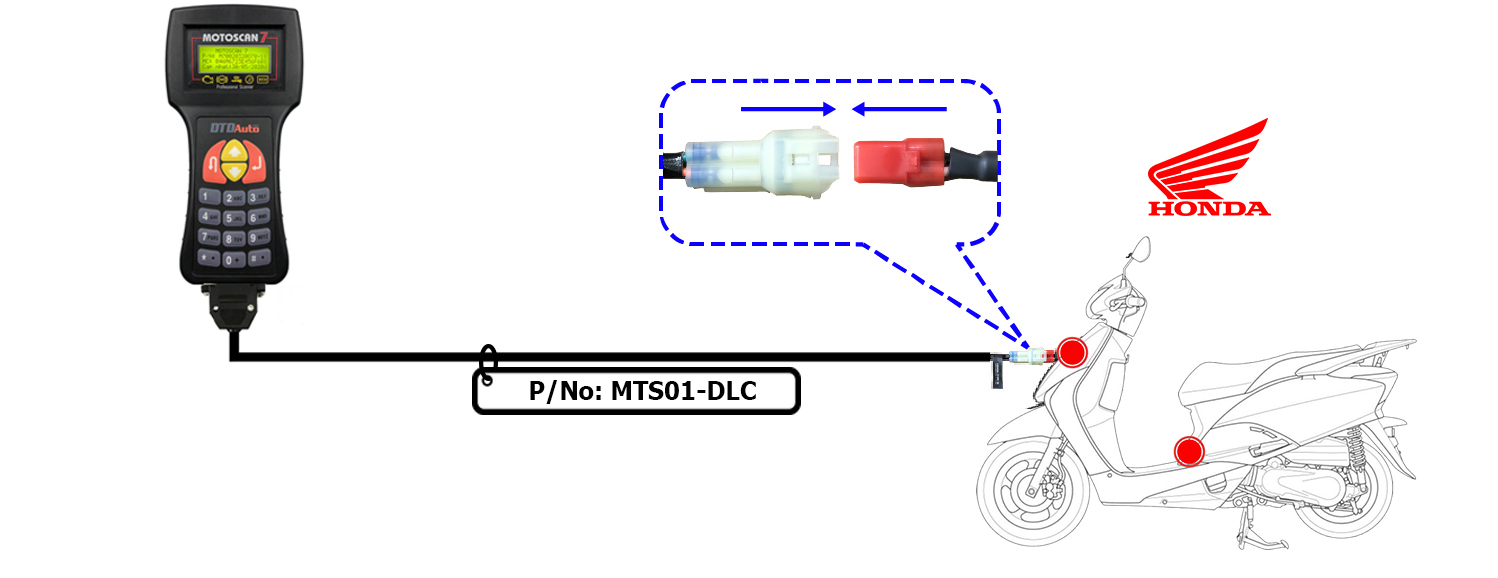

- Kiểu 1:

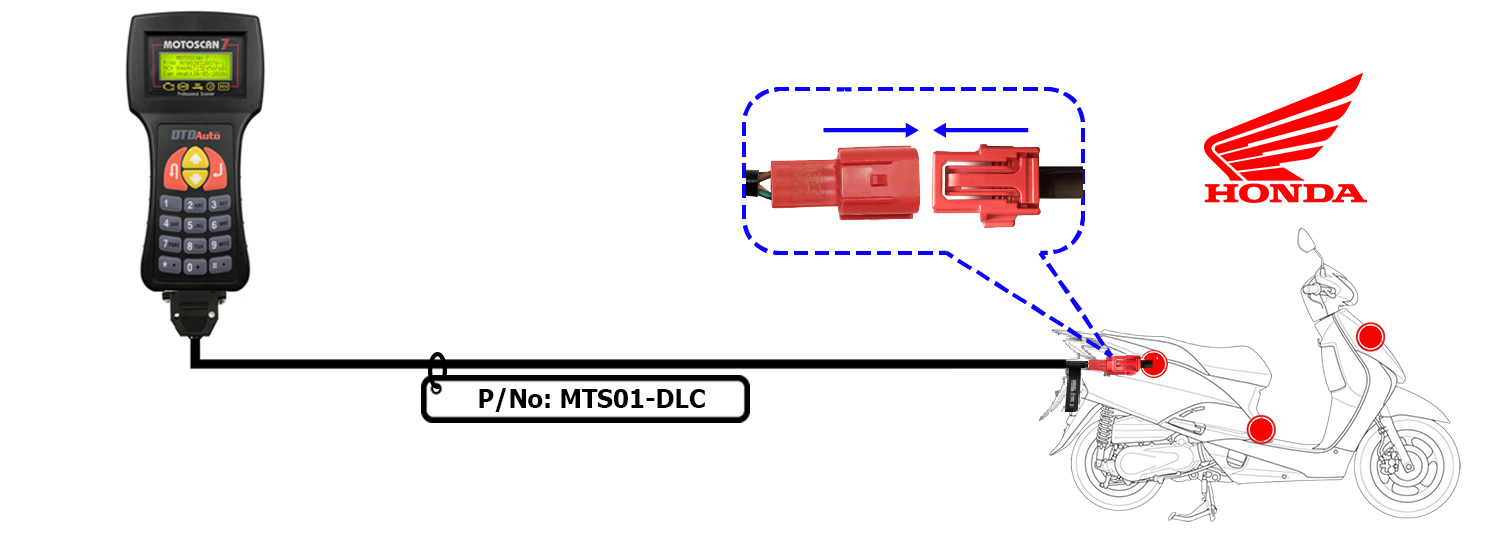

- Kiểu 2:

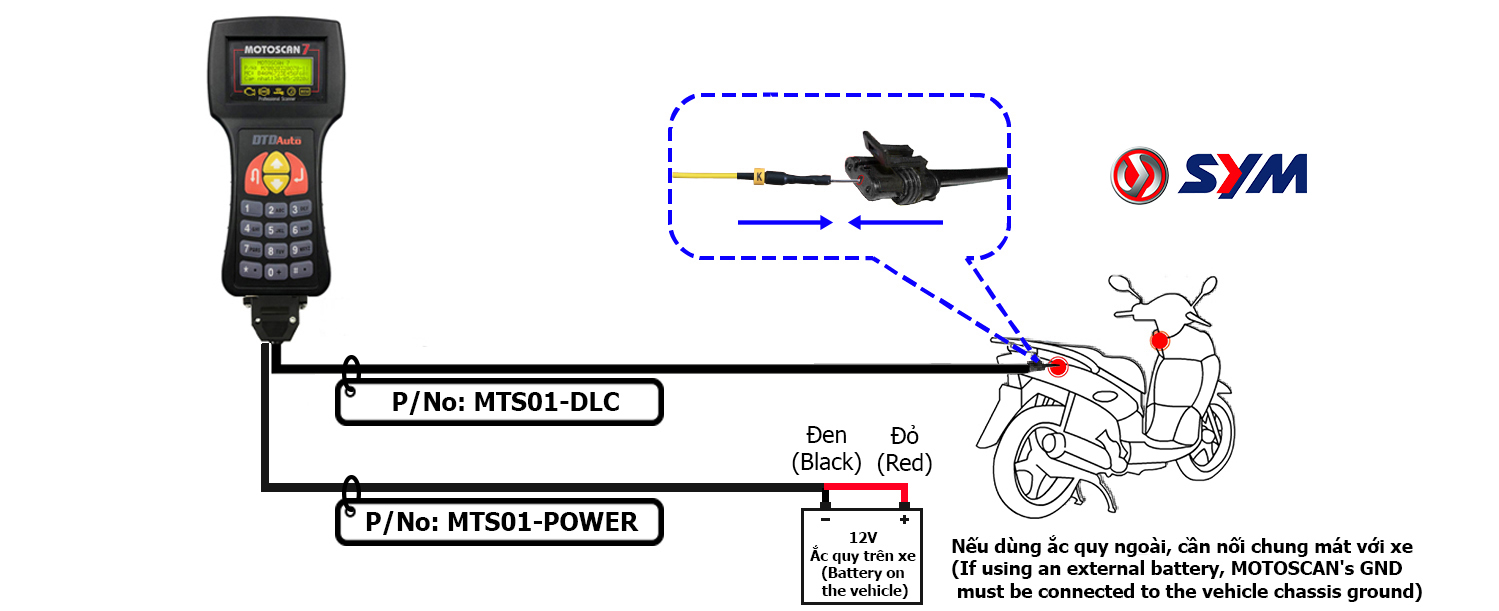

c. SYM



d. YAMAHA

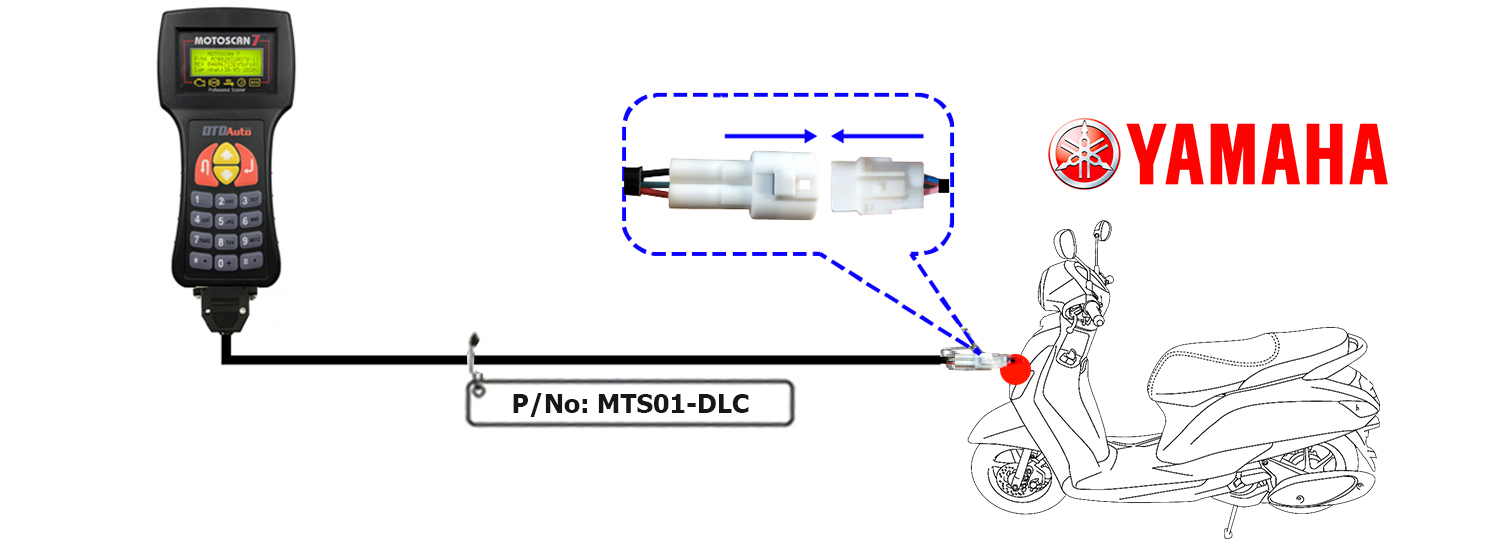

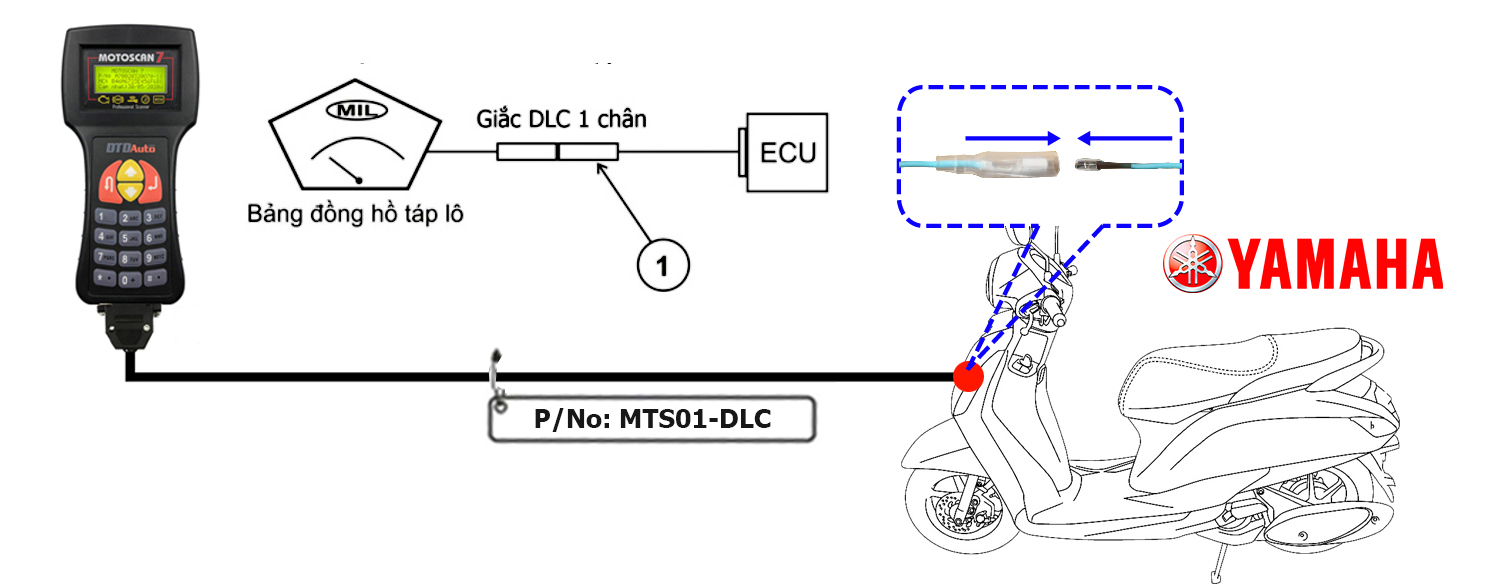

- Kiểu 1:

- Kiểu 2:


Bước 1: Ngắt kết nối của giắc chẩn đoán giữa đồng hồ và ECU
Bước 2: Nối giắc cáp chẩn đoán với giắc chẩn đoán phía ECU

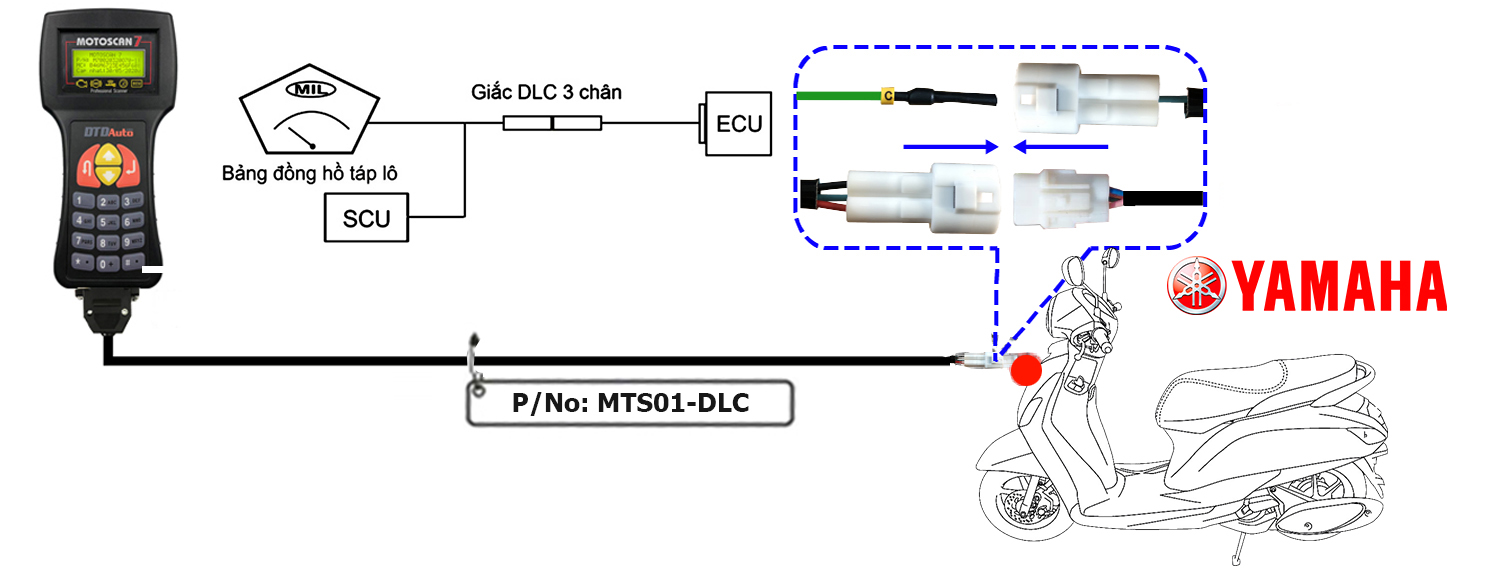

- Kiểu 3:

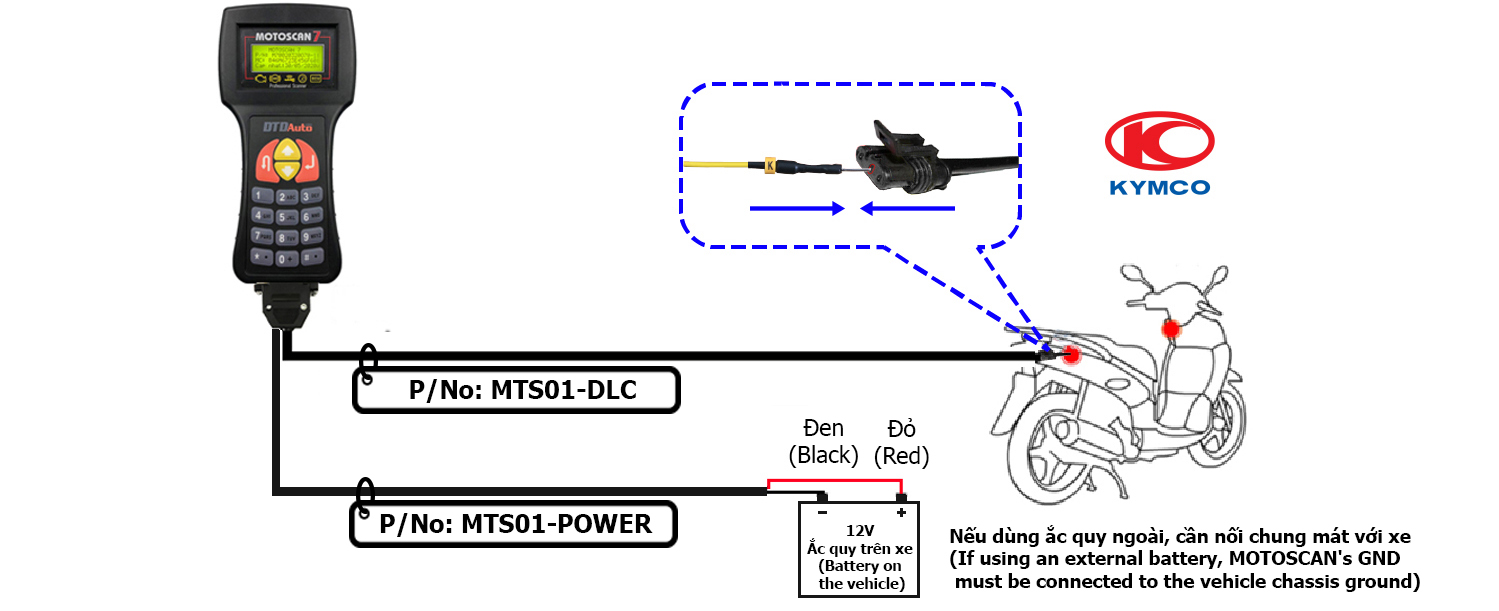

e. KYMCO

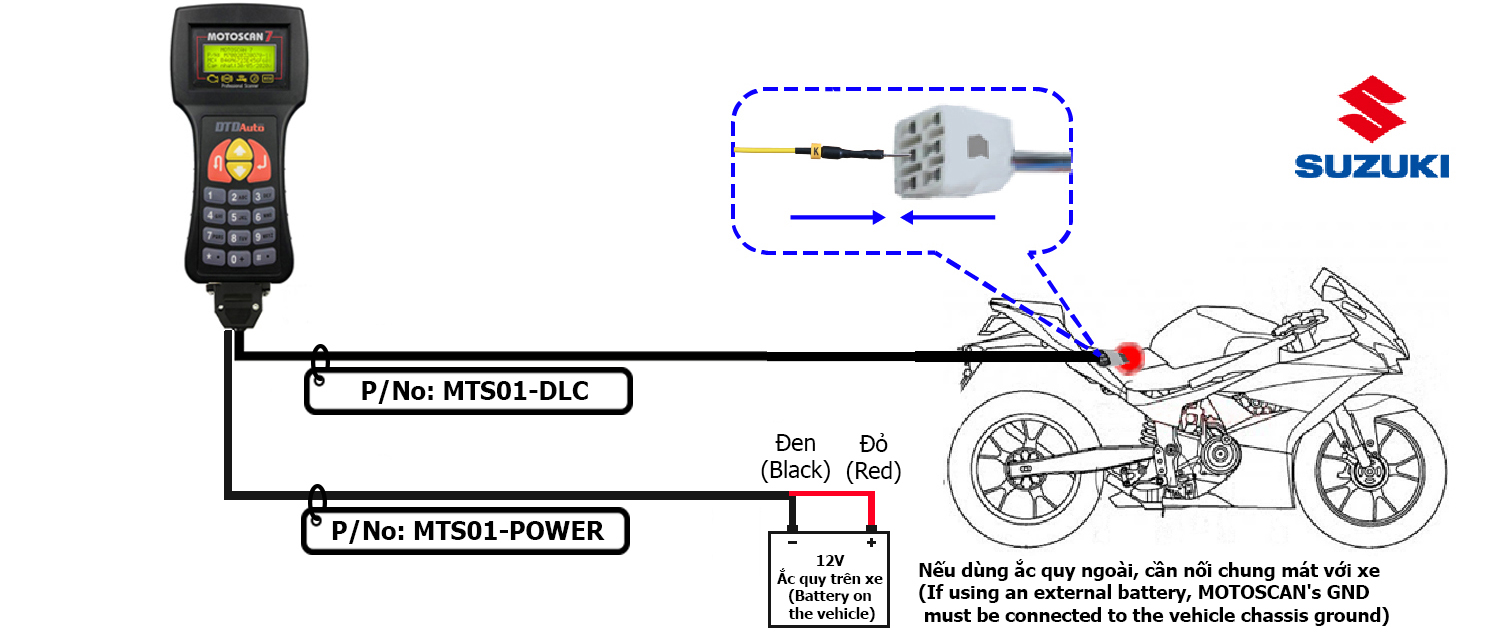

f. SUZUKI


2. SƠ ĐỒ NỐI DÂY THỰC HIỆN CHỨC NĂNG ĐẶC BIỆT (KIỂM TRA ẮC QUY, MÁY PHÁT ĐIỆN):


3. SƠ ĐỒ KẾT NỐI VỚI MOTOBOX

MỘT SỐ VIDEO GIỚI THIỆU VÀ HƯỚNG DẪN SỬ DỤNG MOTOSCAN ĐỂ KIỂM TRA & SỬA CHỮA

- Click vào đây để xem video hướng dẫn MOTOSCAN 7 hiệu chỉnh tỷ lệ hòa khí, sửa lỗi hao xăng do ECM icon
- Click vào đây để xem video hướng dẫn MOTOSCAN 7 nạp dữ liệu tùy chọn người dùng cho ECM (người dùng tự biên tập file dữ liệu) icon
- Click vào đây để xem video hướng dẫn MOTOSCAN 7 lập trình Smart key HONDA VISION 2021 khi mất tất cả khóa icon

- Click vào đây để xem Video hướng dẫn MOTOSCAN 7 hiệu chỉnh A/F, Tuning và nạp phần mềm ECU

- Click vào đây để xem Video hướng dẫn MOTOSCAN 7 kiểm tra van không tải (IACV/ISCV)

- Click vào đây để xem Video hướng dẫn MOTOSCAN 7 kiểm tra cảm biến Hall

- Click vào đây để xem Video hướng dẫn MOTOSCAN 7 kiểm tra lỗi linh kiện bên trong ECM (ECU tester)

- Click vào đây để xem Video giới thiệu chức năng kiểm tra lỗi linh kiện bên trong ECM (ECU tester)

- Click vào đây để xem Video hướng dẫn lập trình tự động Smart key và kết nối động cơ YAMAHA, SUZUKI

- Click vào đây để xem Video giới thiệu MOTOSCAN 6.3

- Click vào đây để xem Video hướng dẫn MOTOSCAN kết nối với YAMAHA EXCITER 2019

- Click vào đây để xem Video hướng dẫn lập trình chìa khóa HONDA Smart key trên MOTOSCAN 6.2

- Click vào đây để xem Video giới thiệu MOTOSCAN trên VTV2, Đài truyền hình Việt Nam

- Click vào đây để xem Video hướng dẫn lập trình YAMAHA Smart key

- Click vào đây để xem Video hiệu chỉnh công tơ mét HONDA VARIO INDONESIA

- Click vào đây để xem Video hướng dẫn đo tốc độ động cơ trực tiếp từ dây cao áp

- Click vào đây để xem Video hướng dẫn xác định lỗi bằng Camera cho điện thoại sử dụng hệ điều hành Android

- Click vào đây để xem Video hướng dẫn xác định lỗi hệ thống ABS xe HONDA

- Click vào đây để xem Video hướng dẫn lập trình chìa khóa HONDA Smart key

- Click vào đây để xem Video hướng dẫn hiệu chỉnh chuẩn ODO

- Click vào đây để xem Video hướng dẫn chẩn đoán hụt ga khi tăng tốc

- Click vào đây để xem Video hướng dẫn kết nối MOTOSCAN 6 với PIAGGIO MEDLEY

- Click vào đây để xem Video hướng dẫn kết nối MOTOSCAN 6 với YAMAHA NVX 155cc

- Click vào đây để xem Video hướng dẫn lập trình chìa khóa PIAGGIO/VESPA có ECM kiểu PGN04, PGS02, MIUG3

- Click vào đây để xem Video hướng dẫn lập trình chìa khóa xe PIAGGIO/VESPA có ECM kiểu AC19I, AC20I

- Click vào đây để xem Video hướng dẫn nâng cấp và sửa lỗi phần mềm ECM xe HONDA VISION

- Click vào đây để xem Video hướng dẫn nâng cấp và sửa lỗi phần mềm ECM xe HONDA VISION

- Click vào đây để xem Video hướng dẫn nạp phần mềm IC, ECM xe PIAGGIO/VESPA

- Click vào đây để xem Video hướng dẫn giả lập tín hiệu trong chẩn đoán lỗi (Phần 3)

- Click vào đây để xem Video hướng dẫn giả lập tín hiệu trong chẩn đoán lỗi (Phần 2)

- Click vào đây để xem Video hướng dẫn giả lập tín hiệu trong chẩn đoán lỗi (Phần 1)

- Click vào đây để xem Video hướng dẫn chẩn đoán nâng cao khi có mã lỗi cho xe YAMAHA

- Click vào đây để xem Video hướng dẫn kiểm tra cơ khí kim phun

- Click vào đây để xem Video hướng dẫn kích hoạt đèn pha YAMAHA

- Click vào đây để xem Video hướng dẫn chẩn đoán lỗi chi tiết khi có mã lỗi bằng sơ đồ mạch điện

- Click vào đây để xem Video hướng dẫn chẩn đoán không mã lỗi bằng phân tích dữ liệu

- Click vào đây để xem Video hướng dẫn hiệu chỉnh chuẩn công tơ mét

- Click vào đây để xem Video giới thiệu chức năng và phạm vi ứng dụng của MOTOSCAN

- Click vào đây để xem Video hướng dẫn kiểm tra áp suất nhiên liệu và áp suất nén động cơ

- Click vào đây để xem Video hướng dẫn kiểm tra tỉ lệ hòa khí (A/F)

- Click vào đây để xem Video hướng dẫn thao tác sử dụng MOTOSCAN

- Click vào đây để xem Video hướng dẫn kiểm tra cảm biến nhiệt độ khí nạp (IAT)

- Click vào đây để xem Video hướng dẫn kiểm tra cảm biến nhiệt độ nước làm mát động cơ (ECT)

- Click vào đây để xem Video hướng dẫn kiểm tra cảm biến vị trí bướm ga (TPS)

- Click vào đây để xem Video hướng dẫn khảo sát thông số hiện hành (live data)

- Click vào đây để xem Video hướng dẫn kích hoạt cơ cấu chấp hành (active test)

- Click vào đây để xem Video hướng dẫn hiệu chỉnh tỉ lệ hòa khí (A/F)

- Click vào đây để xem Video hướng dẫn kiểm tra ắc quy, máy phát điện và nạp điện

- Click vào đây để xem Video hướng dẫn kết nối MOTOSCAN với dòng xe YAMAHA

- Click vào đây để xem Video hướng dẫn xóa mã lỗi, khởi tạo lại ECU/ECM

- Click vào đây để xem Video hướng dẫn tra cứu mã lỗi

HƯỚNG DẪN CẬP NHẬT PHẦN MỀM CHO MOTOSCAN



Video hướng dẫn cập nhật MOTOSCAN


GÓI SẢN PHẨM

GÓI MOTOSCAN 7 TIÊU CHUẨN
(đã bao gồm trong gói sản phẩm)
STT MÃ SỐ MÔ TẢ HÌNH ẢNH
1
Thiết bị chính cầm tay với màn hình LCD và các phím chức năng
2 MTS01-DLC
Cáp dữ liệu cho hệ thống động cơ
Sử dụng xác định lỗi, hiển thị thông số hiện hành, kích hoạt cơ cấu chấp hành, hiệu chỉnh các thông số qua giắc chẩn đoán DLC - đường truyền K-Line.
3 MTS12-ABS
Cáp nối dữ liệu chuẩn CAN BUS cho YAMAHA
Sử dụng xác định lỗi, hiển thị thông số hiện hành vv… của hệ thống ABS xe YAMAHA qua giắc chẩn đoán DLC - đường truyền K-Line
4 MTS06-SP01
Cáp lập trình hệ thống Smart key cho HONDA
Sử dụng cho HONDA: SH, PCX, X-ADV…
5 MTS06-VS01
Cáp lập trình hệ thống Smart key cho HONDA
Sử dụng cho HONDA VISION 2021
6 MTS06-LV01
Cáp lập trình hệ thống Smart key cho HONDA
Sử dụng cho HONDA: AIR BLADE, LEAD, VISION, VARIO, CLICK
7 MTS06-YS01
Cáp lập trình hệ thống Smart key cho YAMAHA/SUZUKI
8 MTS11-TEST
Cáp dữ liệu kiểm tra ắc quy và máy phát điện
9 MTS02-UPD
Cáp cập nhật
Sử dụng để cập nhật và nâng cấp phần mềm
10 MTS12-POWER
Cáp nguồn 12V/ DC
11
Bộ chuyển đổi nguồn 220V/AC sang 12V/ DC
12
Cáp nối dài cho:
- Cáp K-line
- Cáp nguồn
- Cáp YAMAHA
- Cáp SH2020
13
Cầu chì dự phòng
14
Phần mềm MOTODATA cài đặt trên máy tính hoặc điện thoại
Miễn phí 1 năm sử dụng, cần trả phí gia hạn cho năm tiếp theo
15
Hướng dẫn sử dụng nhanh
16
Túi đựng thiết bị


GÓI BỔ SUNG CHỨC NĂNG

TÙY CHỌN NÂNG CAO BỔ SUNG CHỨC NĂNG MOTOSCAN 7
(không bao gồm trong giá của gói MOTOSCAN 7 tiêu chuẩn)
MÃ SẢN PHẨM MÔ TẢ HÌNH ẢNH
TÙY CHỌN PHỤ KIỆN MOTOBOX
MT0006
Hỗ trợ nhiều chức năng cho MOTOSCAN 7:
- Lập trình lại và nâng cấp phần mềm ECM cho HONDA, PIAGGIO/ VESPA
- Lập trình, hiệu chỉnh chuẩn công tơ mét (ODO) cho HONDA, YAMAHA, SYM, PIAGGIO, VESPA ...
- Mô phỏng các tín hiệu đầu vào, đầu ra (INPUT / OUT) của ECU để chẩn đoán, kiểm tra và sửa chữa ECU
- Kiểm tra lỗi bên trong ECU (chức năng này cần mua thêm cáp tương thích)
- Kiểm tra cảm biến Hall CKP & IACV / ISCV cho HONDA, YAMAHA, PIAGGIO, VESPA (chức năng này cần mua thêm cáp tương thích)
- Và thêm nhiều chức năng khi cập nhật ...
TÙY CHỌN CÁP MOTOBOX CHO CHỨC NĂNG KIỂM TRA ECU
GÓI 1 - HONDA (LD09-SCR)
(cho 2 xe)
Kiểm tra ECU cho HONDA LEAD 2009–2011 (mã ECU: 38770-GGE-901), HONDA SCR 110 (mã ECU: 38770-GFM-902)
GÓI 2 - HONDA (LD12-AB08)
(cho 3 xe)

Kiểm tra ECU cho LEAD 2012 (mã ECU: 38770-GGE-941), AIR BLADE 2008 – 2010 (mã ECU: 38770-KVG-V21), WINNER 2015-2018 (mã ECU: 38770-K56-V01)
GÓI 3 - HONDA (AB11-VS11)
(cho 2 xe)
Kiểm tra ECU cho HONDA AIR BLADE 2011 – 2012 (mã ECU: 38770-KVG-V41), HONDA VISION 2011-2012 (mã ECU: 38770-KZL-E71)
GÓI 4 - HONDA (F125-WA10)
(cho 4 xe)
Kiểm tra ECU cho FUTURE 125 (mã ECU: 38770-KYZ-V21), WAVE RSX, WAVE 110, WAVE 125 (mã ECU: 38770-K03-M01)
GÓI 5 - HONDA (WAVE-AT)
(cho 2 xe)
Kiểm tra ECU cho WAVE 110 RSX AT, WAVE 110 AT
(mã ECU: 38770-KWZ-841)
GÓI 6 - HONDA (FUX-NEO)
(cho 2 xe)
Kiểm tra ECU cho FUTURE NEO, FUTURE X
(mã ECU: 38770-KVL-932)
GÓI 7 - YAMAHA (NOV-SI16)
(cho 2 xe)
Kiểm tra ECU cho NOUVO SX (mã ECU: 1DB-H591A-002XC-H591A-00), SIRIUS 2016 (mã ECU: 1FC-H591A-11)
GÓI 8 - YAMAHA (EXCITER 2018)
(cho 1 xe)
Kiểm tra ECU cho EXCITER 2018 (mã ECU: 2ND-H591A-00)
GÓI 9 - YAMAHA (JUPITER-16)
(cho 1 xe)
Kiểm tra ECU cho JUPITER FI (mã ECU: 2VP-H591A-00)
GÓI 10 - YAMAHA (EXCITER-19)
(cho 1 xe)
Kiểm tra ECU cho EXCITER 2019 (mã ECU: 2ND-H591A-20)
TÙY CHỌN CÁP MOTOBOX CHO CHỨC NĂNG KIỂM TRA CKP, IACV/ISCV
GÓI  11 CKP & IACV
Sử dụng để kiểm tra cảm biến Hall CKP và IACV/ ISCV cho HONDA, YAMAHA, PIAGGIO/ VESPA


TÙY CHỌN CÁP LẬP TRÌNH SMART KEY CHO YAMAHA TMAX
(không bao gồm trong giá của gói MOTOSCAN 7 tiêu chuẩn)
STT MÃ SẢN PHẨM MÔ TẢ HÌNH ẢNH
1 TB08-TMAX
Lập trình hệ thống Smart key cho YAMAHA TMAX

TÀI LIỆU LIÊN QUAN
