AFO4 SCAN 2.0 - MÁY CHẨN ĐOÁN LỖI & PHỤ KIỆN CHO NGƯỜI SỬ DỤNG XE MÁY

AFO4 SCAN 2.0 - MÁY CHẨN ĐOÁN LỖI & PHỤ KIỆN CHO NGƯỜI SỬ DỤNG XE MÁY

Giá tiền: 300,000 VND - 1,800,000 VND

- Sản phẩm 2 trong 1 nhiều chức năng, tiện ích đặc biệt, đa dạng mục đích kinh doanh cho người thợ sửa chữa
- Sản phẩm chẩn đoán lỗi giá siêu rẻ, nhỏ gọn phù hợp với các xưởng sửa chữa nhỏ, kinh tế còn khó khăn chỉ đầu tư tối thiểu
- Hiệu chỉnh công suất động cơ chủ động, online, tức thì ngay khi xe đang chạy trên đường do người dùng tùy chọn.
- Tự động khắc phục các lỗi truyền thống như yếu máy, hụt ga đầu của dòng xe PGM-Fi
- Tự động tối ưu thông minh tỷ lệ hòa khí A/F từng thời điểm
- Thay đổi mức tiêu thụ nhiên liệu và công suất động cơ cho hầu hết các xe PGM-Fi
- Chống trộm xe với chìa khóa là điện thoại di động, không tiêu thụ ắc quy khi tắt máy
- Theo dõi hành trình Google map, giám sát và điều khiển động cơ trên cùng màn hình
Click vào đây để xem Video hướng dẫn đặt hàng >>>

  • Mã sản phẩm:
  • Xuất xứ:
  • Khối lượng tịnh:
  • Khối lượng:
Báo giá
CÁC LỰA CHỌN
MÔ TẢ
GIÁ SẢN PHẨM
(VND)
LỰA CHỌN 1
Mã sản phẩm: MT0010A
Sử dụng cho các xe phun xăng điện tử của HONDA
1.500.000
LỰA CHỌN 2
Mã sản phẩm: MT0010B
Sử dụng cho các xe phun xăng điện tử của YAMAHA
1.500.000
CÁP CẬP NHẬT
Sử dụng để cập nhật phiên bản mới của phần cứng AFO4 SCAN
300.000
CHỨC NĂNG
1. CHẨN ĐOÁN LỖI HỆ THỐNG ĐỘNG CƠ CHO XE HONDA PGM-Fi, YAMAHA Fi
- Xác định lỗi hệ thống động cơ, tra cứu và hỗ trợ sửa chữa nhanh, tiện lợi
- Xem thông số hiện hành
- Xóa mã lỗi lưu trong ECU
- Reset ECU
- Kích hoạt cơ cấu chấp hành (cho YAMAHA)

2. TỰ ĐỘNG KHẮC PHỤC CÁC LỖI TRUYỀN THỐNG NHƯ YẾU MÁY, HỤT GA ĐẦU CHO XE HONDA PGM-FI, YAMAHA FI
Không cần REMAP chữa xe hụt ga, yếu máy.

3. TỰ ĐỘNG TỐI ƯU THÔNG MINH TỶ LỆ HÒA KHÍ (A/F) TỪNG THỜI ĐIỂM
- Chủ động hiệu chỉnh tối ưu nhất tỷ lệ hòa khí để khắc phục các lỗi liên quan đến ĐẬM/ NHẠT nhiên liệu do lỗi bên trong ECU như: hao xăng, yếu máy, mòn kim, đậm xăng, không hoạt động Idling Stop… mà không cần thay thế ECU mới
- Không gây hao xăng nhiều, đen buzi như cách làm Remap ECU lỗi thời, thiếu an toàn, nhiều rủi ro chết ECM.

4. THAY ĐỔI TIÊU THỤ NHIÊN LIỆU VÀ CÔNG SUẤT ĐỘNG CƠ CHO HẦU HẾT CÁC XE PGM-FI TRONG TRƯỜNG HỢP CÓ NHU CẦU CÁ NHÂN ĐẶC BIỆT GIỐNG NHƯ CÀI ĐẶT CHẾ ĐỘ ECO MODE HOẶC SPORT MODE
- Hiệu chỉnh công suất động cơ chủ động, online, tức thì ngay khi xe đang chạy trên đường do người dùng tùy chọn.
- Tối ưu nhiên liệu ở chế độ tiết kiệm nhất mà vẫn không bị hụt ga phù hợp với người đi xe trong phố, phụ nữ cần xe chạy nhẹ nhàng, êm ái và siêu tiết kiệm nhiên liệu khi giá xăng đang tăng cao như hiện nay.
- Chủ động hiệu chỉnh đậm nhiên liệu hơn thiết kế bình thường của xe trong trường hợp người sử dụng xe là thanh niên năng động, thích động cơ tăng tốc nhanh “bốc máy”.

5. KIỂM SOÁT HÀNH TRÌNH
Cài đặt chế độ cảnh báo và hạn chế tốc độ tối đa của xe theo ý muốn của bạn.

6. GIẢM THIỂU KẺ XẤU ĂN TRỘM XE
Để tăng cường một lớp bảo mật an toàn, chống trộm cho chiếc xe, bạn có thể khóa xe bằng chính điện thoại của mình hoặc đặt chế độ tự động khóa xe khi điện thoại rời xa xe 10m.

7. GIÁM SÁT HOẠT ĐỘNG XE
- Theo dõi tình trạng kỹ thuật và hoạt động của động cơ online, điều chỉnh tay ga hiệu quả, tối ưu ở chế độ tiết kiệm nhiên liệu

8. HỖ TRỢ THEO DÕI HÀNH TRÌNH BẰNG GOOGLE MAP
Tích hợp Google Map để theo dõi hành trình và dẫn đường cho xe của bạn trên cùng một màn hình điện thoại
Hình ảnh & Video
SƠ ĐỒ HƯỚNG DẪN NỐI MẠCH DÂY CHO CÁC XE HONDA PGM-FI VÀ YAMAHA FI

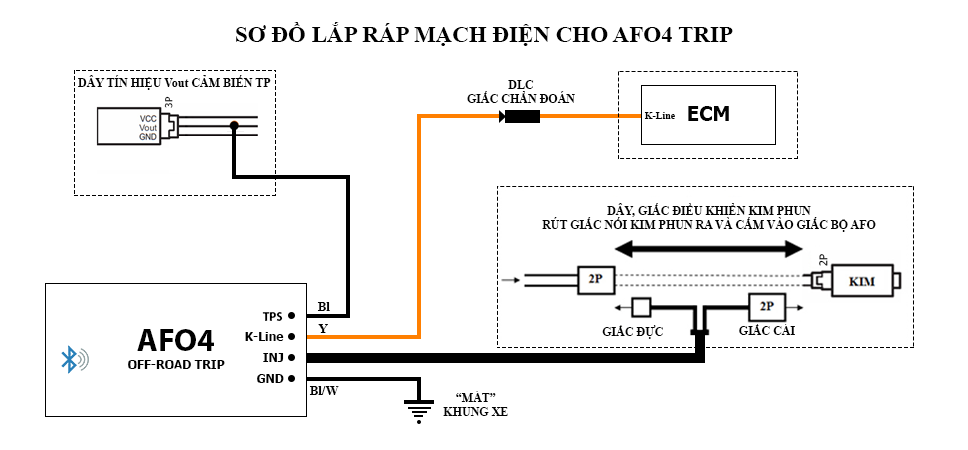

1. SƠ ĐỒ HƯỚNG DẪN NỐI MẠCH DÂY CHO CÁC XE HONDA PGM-FI

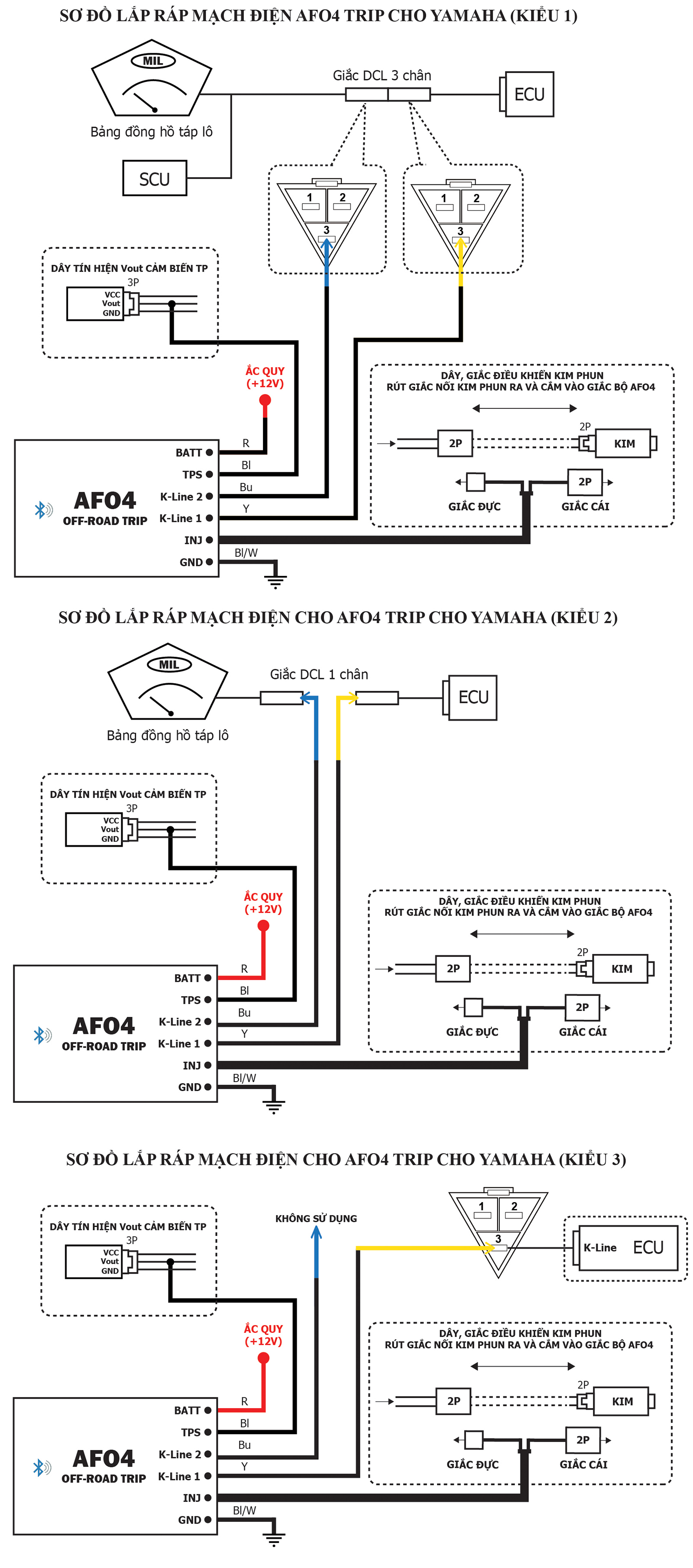

2. SƠ ĐỒ HƯỚNG DẪN NỐI MẠCH DÂY CHO CÁC XE YAMAHA FI







MỘT SỐ GIAO DIỆN CỦA AFO4 SCAN 2.0

Màn hình mini show Hiển thị nội dung mã lỗi Hiển thị nội dung mã lỗi
Hiển thị nội dung mã lỗi Xóa mã lỗi Lựa chọn chức năng
Hiển thị thông số hiện hành Hiển thị thông số hiện hành Hiển thị thông số hiện hành
Hiển thị thông số hiện hành Màn hình mini show Màn hình mini show
Màn hình chính Màn hình chính Màn hình mini show
Cài đặt thông tin khách hàng Thông tin khách hàng Cài đặt xe
Cài đặt xe Kết nối thiết bị Màn hình khởi động


Video giới thiệu
GÓI SẢN PHẨM
STT MÔ TẢ HÌNH ẢNH
01
Phần mềm cài đặt trên điện thoại sử dụng hệ điều hành Android, iOS
02
Phần cứng của bộ phụ kiện lắp đặt trên xe
03
Cáp cập nhật sử dụng để cập nhật phần cứng (tùy chọn thêm)
04
Hướng dẫn sử dụng nhanh
05
Hộp giấy đựng thiết bị
Tải dữ liệu
HƯỚNG DẪN TẢI VÀ CÀI ĐẶT PHẦN MỀM

A. ĐIỆN THOẠI SỬ DỤNG HỆ ĐIỀU HÀNH ANDROID
Quét QR code hoặc click chuột vào ảnh dưới đây để tải và cài đặt phần mềm cho điện thoại của bạn:



YÊU CẦU CẤU HÌNH TỐI THIỂU:
- Điện thoại hệ điều hành Android của các thương hiệu: Samsung, Lenovo, Huawei, Xiaomi, Nokia, Coolpad, Masstel, Oppo, Vivo, Bphone vv...
- Hệ điều hành: Android 10.0 hoặc hơn
- Kích thước màn hình: 6.0 inch
- Độ phân giải màn hình: 1280 x 800 Pixels (đạt chuẩn HD)

B. ĐIỆN THOẠI SỬ DỤNG HỆ ĐIỀU HÀNH iOS



Yêu cầu cấu hình: hệ điều hành iOS 11.0 trở lên

TÀI LIỆU LIÊN QUAN

Giới thiệu sản phẩm
Tải tài liệu
Tải tài liệu hướng dẫn sử dụng nhanh
Tải tài liệu
GIỚI THIỆU CHUNG
GIỚI THIỆU CHUNG

AFO4 SCAN 2.0 - MÁY CHẨN ĐOÁN LỖI XE MÁY GIÁ RẺ NHẤT THẾ GIỚI, CHẤT LƯỢNG VÀ ĐA DẠNG MỤC ĐÍCH SỬ DỤNG

- Sản phẩm 2 trong 1 nhiều chức năng, tiện ích đặc biệt, đa dạng mục đích kinh doanh cho người thợ sửa chữa
- Sản phẩm chẩn đoán lỗi giá siêu rẻ, nhỏ gọn phù hợp với các xưởng sửa chữa nhỏ, kinh tế còn khó khăn chỉ đầu tư tối thiểu
- Hiệu chỉnh công suất động cơ chủ động, online, tức thì ngay khi xe đang chạy trên đường do người dùng tùy chọn.
- Không cần REMAP chữa xe hụt ga, yếu máy. Tự động tối ưu thông minh tỷ lệ hòa khí (A/F) từng thời điểm cần thiết nên không gây hao xăng nhiều, đen buzi như cách làm Remap ECU lỗi thời, thiếu an toàn, nhiều rủi ro chết ECM.
- Theo dõi tình trạng kỹ thuật và hoạt động của động cơ online, điều chỉnh tay ga hiệu quả, tối ưu ở chế độ tiết kiệm nhiên liệu
- Tối ưu nhiên liệu ở chế độ tiết kiệm nhất mà vẫn không bị hụt ga phù hợp với người đi xe trong phố, phụ nữ cần xe chạy nhẹ nhàng, êm ái và siêu tiết kiệm nhiên liệu khi giá xăng đang tăng cao như hiện nay.
- Bảo vệ xe, chống trộm an toàn bằng chính chìa khóa là điện thoại của bạn, không gây tiêu điện ắc quy khi tắt máy như các giải pháp khác. Tự động khóa xe khi kẻ trộm lấy xe cách chỗ để điện thoại khoảng 10m
- Tích hợp Google Map theo dõi hành trình và dẫn đường trên cùng một màn hình điện thoại
- Cảnh báo và hạn chế tốc độ tối đa của xe theo ý muốn.
- Liên hệ dịch vụ hỗ trợ kỹ thuật, cứu hộ khi xe có sự cố hư hỏng

" SẢN PHẨM ĐÃ ĐĂNG KÝ BẢN QUYỀN CỦA CÔNG TY DTDAUTO VIỆT NAM VÀ ĐƯỢC PHÁP LUẬT BẢO HỘ "

HƯỚNG DẪN LẮP RÁP AFO4 SCAN 2.0

1. LẮP RÁP AFO4 SCAN 2.0

Click chuột vào đây để tải hướng dẫn sử dụng nhanh cho phụ kiện AFO4 SCAN 2.0:
https://dtdauto.com/Download/HDSD_AFO4_TRIP_V.pdf

Chú ý: Lắp AFO4 SCAN 2.0 phía bên không có bô bin đánh lửa

2. CHÚ Ý ĐẶC BIỆT KHI LẮP RÁP BỘ PHỤ KIỆN TRÊN CÁC XE HONDA PGM-FI

Hiện nay trên thị trường các xe máy HONDA có 2 kiểu giắc “THUẬN” và giắc “NGƯỢC” (xem sự mô tả dưới đây). Khoảng 90% các xe HONDA có giắc kim phun là THUẬN, chỉ khoảng 10% là giắc NGƯỢC. Để phát hiện và phân biệt là giắc ngược hay thuận, ta thực hiện nối giắc kim phun trên xe và giắc nối kim phun của AFO4 SCAN như sơ đồ hướng dẫn lắp đặt.
- Nếu sau khi nối, màu dây của giắc kim phun trên xe và giắc kim phun của AFO4 SCAN là cùng phía giống nhau thì là giắc THUẬN như hình dưới đây:
Trường hợp này, bạn không cần thay đổi gì khi lắp đặt
- Nếu sau khi nối, màu dây của giắc kim phun trên xe và giắc kim phun của AFO là ngược màu nhau (cùng phía không giống nhau) thì là giắc NGƯỢC như hình dưới đây:

Trường hợp này trước khi lắp đặt cần phải đảo vị trí lõi đồng bên trong đầu dây của giắc kim phun trên xe như hướng dẫn dưới đây:

BẢNG HƯỚNG DẪN ĐẢO DÂY CỦA GIẮC KIM PHUN TRÊN XE VỚI GIẮC NGƯỢC
Giắc kim phun trên xe trước khi thực hiện
Dùng panh nhọn tháo lẫy cài lõi đồng (1) và 2 dây của giắc kim phun (2) trên xe
- Đảo ngược 2 đầu dây hồng sọc xanh và đen sọc trắng sau đó cắm lại 2 dây đã đổi chỗ cho nhau (3)
- Cắm lại lẫy cài lõi đồng (4)
Giắc kim phun trên xe sau khi hoàn thiện


THAM KHẢO DANH SÁCH XE CÁC LOẠI GIẮC KIM PHUN CHO HONDA
LOẠI XE GIẮC KIM PHUN THUẬN GIẮC KIM PHUN NGƯỢC
AIRBLADE 2008-2010

AIRBLADE 2011-2012

AIRBLADE 2013- 2014

AIRBLADE 2015- 2017

AIRBLADE 2018- 2021

CB150R (2017-2019)

CB300R (2017-2019)

CB500F (2019-2021)
CB500X (2019-2021)
CB650R (2019-2021)
CBR250
CBR650R (2019-2021)
CB650F (2019-2021)
CBR650F (2019-2021)
CB500X (2019-2021)
CBR500R (2019-2021)
CB500F (2019-2021)
CBR50RR (2019-2021)
CBR150R (2019-2021)
CLICK
CLICK-i
CLICK 125/150
CRF (Thailand)
CZi (Thailand)
DYLAN
DREAM 110i
FORZA
FUTURE NEO FI
FUTURE X FI
FUTURE 125 FI
GENIO (2019-2021)
LEAD 110
LEAD 125
MONKEY 125i
MSX (2014-2016)
MSX (2017-2019)
PCX (2008-2015)
PCX (2016-2019)
PCX HYBRID
PS
SH 125/150i (Italia)
SH 125/150 ESP (Trước 2015)
SH 125/150 ESP (2016)
SH 125/150 ESP (2017-2021)
SH 300i
SH 300i ABS
SH MODE
SCR 110
SCOOPY
SCOOPY-i
SONIC
SUPER CUB C125
SUPRA
VARIO
VISION
VISION ESP
WAVE RSX FI
WAVE RSX FI AT
WINNER 150
WINNER X
WAVE 110i
WAVE 125 (Thái Lan)
WAVE 125i
X-ADV
ZOOMER

PHẠM VI ỨNG DỤNG

Sử dụng cho tất cả các xe máy HONDA, YAMAHA sử dụng công nghệ phun xăng điện tử, rất hiệu quả với các xe máy mà không sử dụng cảm biến MAP

DANH SÁCH XE HONDA:

ADV 150/160 (2019-2022) AIR BLADE (2008-2024) BEAT (2017-2024) BENLY 50cc
BLADE (2014-2015) CB 150 VERZA (2021-2024) CB 150X (2022-2024) CB150R (2013-2019)
CB300R (2017-2019) CB500F (2019-2021) CB500X (2019-2021) CB650F (2019-2021)
CBR650R (2019-2021) CBR 1000 (2021-2024) CBR 150 (2021-2024) CBR 250 (2021-2024)
CBR150R (2014-2021) CBR500R (2019-2021) CLICK (2008-2024) CRF 150L (2021-2024)
CRF 250/300 (2021-2024) CT125 (2021-2024) DREAM 110i Fi FORZA (2017-2022)
FUTURE (2019-2020) FUTURE 125 FI FUTURE NEO FI FUTURE X FI (2019)
LEAD 110 LEAD 125 (2013-2024) GENIO (2019-2024) MONKEY (2021-2024)
MEGAPRO 150 (2009-2015) MSX (2014-2024) PCX (2008-2020) PCX 150/ 160 (2021-2024)
PCX HYBRID (2019-2020) PS (2008-2010) REBEL (2018-2021) REVO (2017-2024)
RS 150R (2017-2019) SCOOPY (2010-2024) SCR 110 SH 125/150 (2013-2024))
SH 125/ 150i /PS (ITALY) SH 300i (2008-2020) SH MODE (2023-2024) SONIC 150 (2015-2024)
SPACY 110 (2011-2016) ST125 DAX (2021-2024) SUPER CUB 50 (2019) SUPER CUB C125 (2016-2024)
SUPRA (2014-2024) VARIO 125/150 (2014-2024) VISION (2011-2024) WAVE 110i (2010-2021)
WAVE 125 (2003-2024) WAVE-i (2008-2024) WAVE RSX FI WINNER (2015-2018)
WINNER X (2019-2024) X-ADV (2017-2020) ZOOMER-X (2017-2020) Xe HONDA FI khác

DANH SÁCH XE YAMAHA:

ACRUZO AEROX (2017-2020) CUXI EXCITER (2015-2024)
FAZZIO (2022-2024) FINN FREEGO FZ 150
FZ-S FZi FAZER GEAR 125 (2022-2024) GT125
GRANDE (2015-2020) JANUS JUPITER LATE 125
LEXI LUVIAS FI M-SLAZ 150 (2016-2019) MIO 125
MT-03 (2015-2019) MT-15 (2015-2021) MT-25 (2015-2024) NMAX (2015-2020)
MX King 150 (2022-2024) NMX (2015-2022) NOUVO NOZZA
NVX (2018-2020) QBIX R15 (2022-2024) R25 (2022-2024)
SIRIUS (2015-2024) SMAX (2015-2020) T-MAX (2001-2022) TFX 150 (2016-2019)
VEGA FORCE (2022-2024) XSR 155 (2022-2024) X-MAX (2017-2024) YBR
YZF-R15 (2016-2020) YZF-R25 (2014-2018) YZF-R3 (2014-2018) Xe YAMAHA FI khác

ĐẶC ĐIỂM NỔI BẬT

- Phần mềm điều khiển được cài đặt trên điện thoại di động của người sử dụng
- Phần cứng thiết kế bằng vi điều khiển thông minh, nó như một ECU thứ cấp tối ưu hệ số A/F tùy theo trạng thái tải thực tế của động cơ một cách phi tuyến mà không làm điều chỉnh tuyến tính (tăng đều hoặc giảm đều ở tất cả các chế độ tải như các giải pháp khác)
- Chỉ xử lý tối ưu A/F hụt ga khi tăng tốc mà không làm thay đổi lượng xăng phun ở các trạng thái tải khác nên không gây đậm xăng khi hoạt động ở các chế độ tải bình thường
- Có thể chỉnh A/F theo cả hai chiều đậm và nhạt tùy thuộc vào yêu cầu sửa chữa lỗi của mỗi xe cũng như nhu cầu chạy xe ở chế độ tiết kiệm xăng (ECO) hay chạy ở chế độ thể thao (SPORT) theo ý muốn của người dùng
- Giữ nguyên mạch dây gốc, không cần cắt nối dây trong khi lắp đặt
- Thời gian lắp đặt nhanh và thao tác đơn giản bằng kẹp dây chuyên dụng
- Cập nhật, nâng cấp các phiên bản phần mềm mới kế tiếp đơn giản qua internet
- Thiết bị làm việc ổn định, kín nước và tiêu thụ năng lượng rất thấp
- Hỗ trợ chức năng chống trộm xe máy
- Thiết bị có thể ứng dụng lắp đặt cho mọi loại xe máy FI sử dụng hệ thống phun xăng điện tử

THÔNG SỐ KỸ THUẬT

- Lắp đặt gần động cơ đúng vị trí theo sơ đồ chỉ dẫn
- Thời gian lắp đặt hoàn tất: 20 đến 30 phút/ 1 xe
- Chi phí thấp, lắp đặt trực tiếp trên xe.
- Hoạt động tin cậy, ổn định, chất lượng và độ bền cao
- Kích thước chiếm dụng: 10 x 6 x 3 cm
- Trọng lượng: 500g
- Dòng điện tiêu thụ: 30mA đến 70mA
- Điện áp sử dụng: 12V
- Chịu nước va đập nhẹ và nhiệt độ < 100 độ C
- Cập nhật phần mềm miễn phí qua Internet
- Bảo hành 01 năm
GIỚI THIỆU CHUNG

AFO4 SCAN 2.0 - MÁY CHẨN ĐOÁN LỖI XE MÁY GIÁ RẺ NHẤT THẾ GIỚI, CHẤT LƯỢNG VÀ ĐA DẠNG MỤC ĐÍCH SỬ DỤNG

- Sản phẩm 2 trong 1 nhiều chức năng, tiện ích đặc biệt, đa dạng mục đích kinh doanh cho người thợ sửa chữa
- Sản phẩm chẩn đoán lỗi giá siêu rẻ, nhỏ gọn phù hợp với các xưởng sửa chữa nhỏ, kinh tế còn khó khăn chỉ đầu tư tối thiểu
- Hiệu chỉnh công suất động cơ chủ động, online, tức thì ngay khi xe đang chạy trên đường do người dùng tùy chọn.
- Không cần REMAP chữa xe hụt ga, yếu máy. Tự động tối ưu thông minh tỷ lệ hòa khí (A/F) từng thời điểm cần thiết nên không gây hao xăng nhiều, đen buzi như cách làm Remap ECU lỗi thời, thiếu an toàn, nhiều rủi ro chết ECM.
- Theo dõi tình trạng kỹ thuật và hoạt động của động cơ online, điều chỉnh tay ga hiệu quả, tối ưu ở chế độ tiết kiệm nhiên liệu
- Tối ưu nhiên liệu ở chế độ tiết kiệm nhất mà vẫn không bị hụt ga phù hợp với người đi xe trong phố, phụ nữ cần xe chạy nhẹ nhàng, êm ái và siêu tiết kiệm nhiên liệu khi giá xăng đang tăng cao như hiện nay.
- Bảo vệ xe, chống trộm an toàn bằng chính chìa khóa là điện thoại của bạn, không gây tiêu điện ắc quy khi tắt máy như các giải pháp khác. Tự động khóa xe khi kẻ trộm lấy xe cách chỗ để điện thoại khoảng 10m
- Tích hợp Google Map theo dõi hành trình và dẫn đường trên cùng một màn hình điện thoại
- Cảnh báo và hạn chế tốc độ tối đa của xe theo ý muốn.
- Liên hệ dịch vụ hỗ trợ kỹ thuật, cứu hộ khi xe có sự cố hư hỏng

" SẢN PHẨM ĐÃ ĐĂNG KÝ BẢN QUYỀN CỦA CÔNG TY DTDAUTO VIỆT NAM VÀ ĐƯỢC PHÁP LUẬT BẢO HỘ "

HƯỚNG DẪN LẮP RÁP AFO4 SCAN 2.0

1. LẮP RÁP AFO4 SCAN 2.0

Click chuột vào đây để tải hướng dẫn sử dụng nhanh cho phụ kiện AFO4 SCAN 2.0:
https://dtdauto.com/Download/HDSD_AFO4_TRIP_V.pdf

Chú ý: Lắp AFO4 SCAN 2.0 phía bên không có bô bin đánh lửa

2. CHÚ Ý ĐẶC BIỆT KHI LẮP RÁP BỘ PHỤ KIỆN TRÊN CÁC XE HONDA PGM-FI

Hiện nay trên thị trường các xe máy HONDA có 2 kiểu giắc “THUẬN” và giắc “NGƯỢC” (xem sự mô tả dưới đây). Khoảng 90% các xe HONDA có giắc kim phun là THUẬN, chỉ khoảng 10% là giắc NGƯỢC. Để phát hiện và phân biệt là giắc ngược hay thuận, ta thực hiện nối giắc kim phun trên xe và giắc nối kim phun của AFO4 SCAN như sơ đồ hướng dẫn lắp đặt.
- Nếu sau khi nối, màu dây của giắc kim phun trên xe và giắc kim phun của AFO4 SCAN là cùng phía giống nhau thì là giắc THUẬN như hình dưới đây:
Trường hợp này, bạn không cần thay đổi gì khi lắp đặt
- Nếu sau khi nối, màu dây của giắc kim phun trên xe và giắc kim phun của AFO là ngược màu nhau (cùng phía không giống nhau) thì là giắc NGƯỢC như hình dưới đây:

Trường hợp này trước khi lắp đặt cần phải đảo vị trí lõi đồng bên trong đầu dây của giắc kim phun trên xe như hướng dẫn dưới đây:

BẢNG HƯỚNG DẪN ĐẢO DÂY CỦA GIẮC KIM PHUN TRÊN XE VỚI GIẮC NGƯỢC
Giắc kim phun trên xe trước khi thực hiện
Dùng panh nhọn tháo lẫy cài lõi đồng (1) và 2 dây của giắc kim phun (2) trên xe
- Đảo ngược 2 đầu dây hồng sọc xanh và đen sọc trắng sau đó cắm lại 2 dây đã đổi chỗ cho nhau (3)
- Cắm lại lẫy cài lõi đồng (4)
Giắc kim phun trên xe sau khi hoàn thiện


THAM KHẢO DANH SÁCH XE CÁC LOẠI GIẮC KIM PHUN CHO HONDA
LOẠI XE GIẮC KIM PHUN THUẬN GIẮC KIM PHUN NGƯỢC
AIRBLADE 2008-2010

AIRBLADE 2011-2012

AIRBLADE 2013- 2014

AIRBLADE 2015- 2017

AIRBLADE 2018- 2021

CB150R (2017-2019)

CB300R (2017-2019)

CB500F (2019-2021)
CB500X (2019-2021)
CB650R (2019-2021)
CBR250
CBR650R (2019-2021)
CB650F (2019-2021)
CBR650F (2019-2021)
CB500X (2019-2021)
CBR500R (2019-2021)
CB500F (2019-2021)
CBR50RR (2019-2021)
CBR150R (2019-2021)
CLICK
CLICK-i
CLICK 125/150
CRF (Thailand)
CZi (Thailand)
DYLAN
DREAM 110i
FORZA
FUTURE NEO FI
FUTURE X FI
FUTURE 125 FI
GENIO (2019-2021)
LEAD 110
LEAD 125
MONKEY 125i
MSX (2014-2016)
MSX (2017-2019)
PCX (2008-2015)
PCX (2016-2019)
PCX HYBRID
PS
SH 125/150i (Italia)
SH 125/150 ESP (Trước 2015)
SH 125/150 ESP (2016)
SH 125/150 ESP (2017-2021)
SH 300i
SH 300i ABS
SH MODE
SCR 110
SCOOPY
SCOOPY-i
SONIC
SUPER CUB C125
SUPRA
VARIO
VISION
VISION ESP
WAVE RSX FI
WAVE RSX FI AT
WINNER 150
WINNER X
WAVE 110i
WAVE 125 (Thái Lan)
WAVE 125i
X-ADV
ZOOMER

PHẠM VI ỨNG DỤNG

Sử dụng cho tất cả các xe máy HONDA, YAMAHA sử dụng công nghệ phun xăng điện tử, rất hiệu quả với các xe máy mà không sử dụng cảm biến MAP

DANH SÁCH XE HONDA:

ADV 150/160 (2019-2022) AIR BLADE (2008-2024) BEAT (2017-2024) BENLY 50cc
BLADE (2014-2015) CB 150 VERZA (2021-2024) CB 150X (2022-2024) CB150R (2013-2019)
CB300R (2017-2019) CB500F (2019-2021) CB500X (2019-2021) CB650F (2019-2021)
CBR650R (2019-2021) CBR 1000 (2021-2024) CBR 150 (2021-2024) CBR 250 (2021-2024)
CBR150R (2014-2021) CBR500R (2019-2021) CLICK (2008-2024) CRF 150L (2021-2024)
CRF 250/300 (2021-2024) CT125 (2021-2024) DREAM 110i Fi FORZA (2017-2022)
FUTURE (2019-2020) FUTURE 125 FI FUTURE NEO FI FUTURE X FI (2019)
LEAD 110 LEAD 125 (2013-2024) GENIO (2019-2024) MONKEY (2021-2024)
MEGAPRO 150 (2009-2015) MSX (2014-2024) PCX (2008-2020) PCX 150/ 160 (2021-2024)
PCX HYBRID (2019-2020) PS (2008-2010) REBEL (2018-2021) REVO (2017-2024)
RS 150R (2017-2019) SCOOPY (2010-2024) SCR 110 SH 125/150 (2013-2024))
SH 125/ 150i /PS (ITALY) SH 300i (2008-2020) SH MODE (2023-2024) SONIC 150 (2015-2024)
SPACY 110 (2011-2016) ST125 DAX (2021-2024) SUPER CUB 50 (2019) SUPER CUB C125 (2016-2024)
SUPRA (2014-2024) VARIO 125/150 (2014-2024) VISION (2011-2024) WAVE 110i (2010-2021)
WAVE 125 (2003-2024) WAVE-i (2008-2024) WAVE RSX FI WINNER (2015-2018)
WINNER X (2019-2024) X-ADV (2017-2020) ZOOMER-X (2017-2020) Xe HONDA FI khác

DANH SÁCH XE YAMAHA:

ACRUZO AEROX (2017-2020) CUXI EXCITER (2015-2024)
FAZZIO (2022-2024) FINN FREEGO FZ 150
FZ-S FZi FAZER GEAR 125 (2022-2024) GT125
GRANDE (2015-2020) JANUS JUPITER LATE 125
LEXI LUVIAS FI M-SLAZ 150 (2016-2019) MIO 125
MT-03 (2015-2019) MT-15 (2015-2021) MT-25 (2015-2024) NMAX (2015-2020)
MX King 150 (2022-2024) NMX (2015-2022) NOUVO NOZZA
NVX (2018-2020) QBIX R15 (2022-2024) R25 (2022-2024)
SIRIUS (2015-2024) SMAX (2015-2020) T-MAX (2001-2022) TFX 150 (2016-2019)
VEGA FORCE (2022-2024) XSR 155 (2022-2024) X-MAX (2017-2024) YBR
YZF-R15 (2016-2020) YZF-R25 (2014-2018) YZF-R3 (2014-2018) Xe YAMAHA FI khác

ĐẶC ĐIỂM NỔI BẬT

- Phần mềm điều khiển được cài đặt trên điện thoại di động của người sử dụng
- Phần cứng thiết kế bằng vi điều khiển thông minh, nó như một ECU thứ cấp tối ưu hệ số A/F tùy theo trạng thái tải thực tế của động cơ một cách phi tuyến mà không làm điều chỉnh tuyến tính (tăng đều hoặc giảm đều ở tất cả các chế độ tải như các giải pháp khác)
- Chỉ xử lý tối ưu A/F hụt ga khi tăng tốc mà không làm thay đổi lượng xăng phun ở các trạng thái tải khác nên không gây đậm xăng khi hoạt động ở các chế độ tải bình thường
- Có thể chỉnh A/F theo cả hai chiều đậm và nhạt tùy thuộc vào yêu cầu sửa chữa lỗi của mỗi xe cũng như nhu cầu chạy xe ở chế độ tiết kiệm xăng (ECO) hay chạy ở chế độ thể thao (SPORT) theo ý muốn của người dùng
- Giữ nguyên mạch dây gốc, không cần cắt nối dây trong khi lắp đặt
- Thời gian lắp đặt nhanh và thao tác đơn giản bằng kẹp dây chuyên dụng
- Cập nhật, nâng cấp các phiên bản phần mềm mới kế tiếp đơn giản qua internet
- Thiết bị làm việc ổn định, kín nước và tiêu thụ năng lượng rất thấp
- Hỗ trợ chức năng chống trộm xe máy
- Thiết bị có thể ứng dụng lắp đặt cho mọi loại xe máy FI sử dụng hệ thống phun xăng điện tử

THÔNG SỐ KỸ THUẬT

- Lắp đặt gần động cơ đúng vị trí theo sơ đồ chỉ dẫn
- Thời gian lắp đặt hoàn tất: 20 đến 30 phút/ 1 xe
- Chi phí thấp, lắp đặt trực tiếp trên xe.
- Hoạt động tin cậy, ổn định, chất lượng và độ bền cao
- Kích thước chiếm dụng: 10 x 6 x 3 cm
- Trọng lượng: 500g
- Dòng điện tiêu thụ: 30mA đến 70mA
- Điện áp sử dụng: 12V
- Chịu nước va đập nhẹ và nhiệt độ < 100 độ C
- Cập nhật phần mềm miễn phí qua Internet
- Bảo hành 01 năm
